Micrómetro

El micrómetro es un instrumento de medición de gran precisión cuyo funcionamiento se basa en la conversión de un pequeño movimiento axial (o longitudinal) en un gran movimiento circular y viceversa. Su rango de medidas está habitualmente en las milésimas de milimetro (0.001mm) o diezmilésima de pulgada (0.0001"). En los aparatos de mayor precisión la lectura se hace a traves de un nonio.

Existen diseños específicos para medir diámetros interiores, diámetros exteriores, longitudes, profundidades y curvaturas.

El origen de este instrumento hay que buscarlo en 1640, año en que William Gascoigne inventó el tornillo micrométrico. En 1829 Henry Maudslay construyó el primer micrómetro conocido, de gran tamaño y fijo sobre un banco de trabajo, y en 1848 Jean Laurent Palmer diseñó y construyó el primer micrómetro de mano. Fué tal la importancia de esta evolución que en muchos paises se denomina "tornillo palmer" o simplemente "palmer" a los micrómetros.

En 1868, de la mano de Brown & Sharpe (ver la descripción del pie de rey) el micrómetro se fabrica masivamente y se convierte en una herramienta habitual en cualquier taller mecánico. En 1890 William Starrett desarrolló el micrómetro tal como lo conocemos hoy en dia fundando, además, una de las empresas mas importantes del mundo dedicada a la fabricación de herramientas e instrumentos de medida.

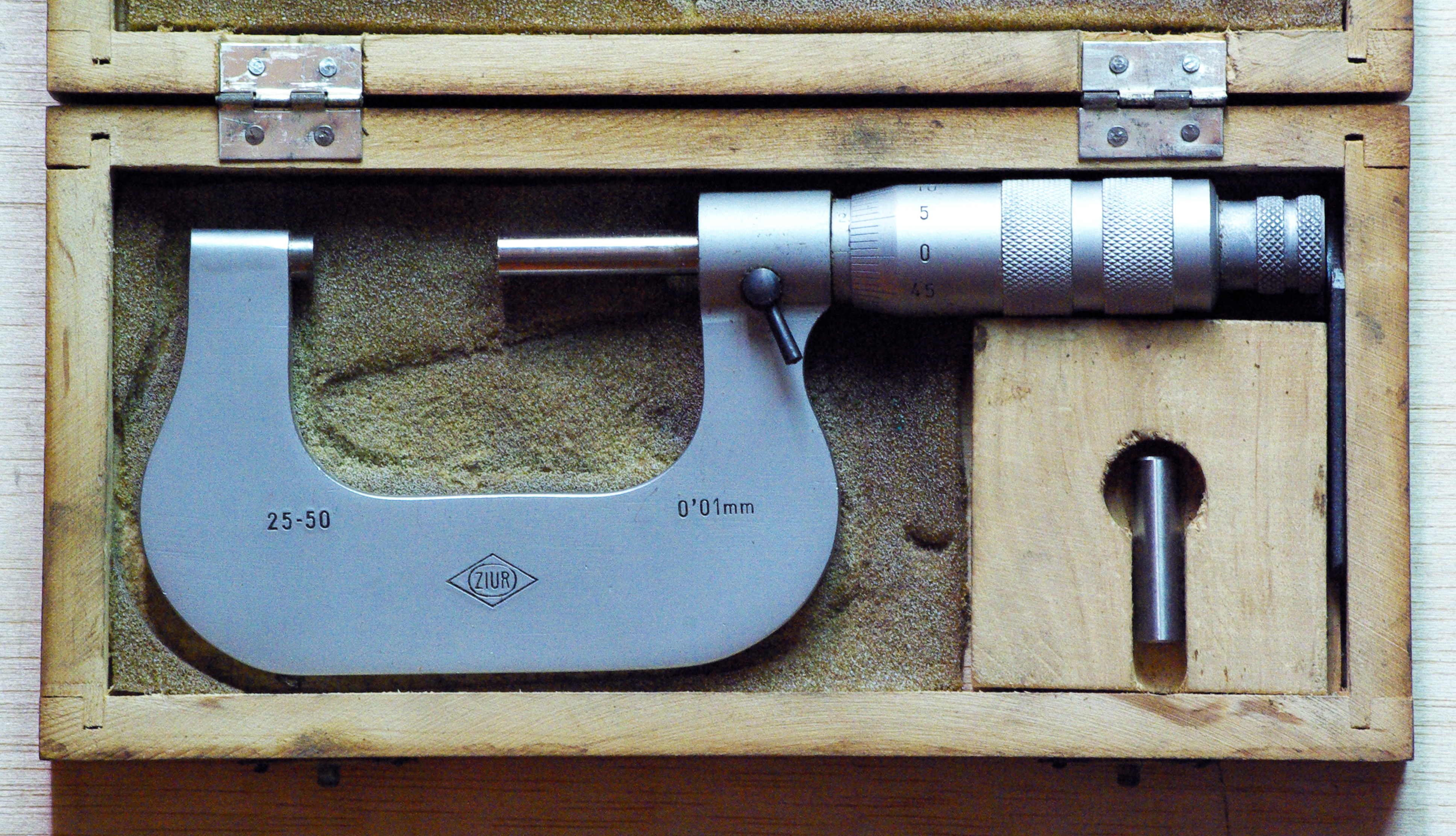

ZUIR

Micrómetro fabricado en acero, graduado en sistema métrico y con una precisión de 0.01mm. Su rango de medidas esta entre 25 y 50mm. Tiene una pequeña palanca que permite fijar el tornillo para asegurar la medida y se incluye una pieza calibrada de 25mm de longitud para comprobar la exactitud de la medida y ajustarlo si es necesario.

Fabricado por la empresa ZUIR (desconozco su origen) alrededor de 1970.





METRIKON








Micrómetro para medir profundidades y resaltes, graduado en sistema métrico y con una precisión de 0.01mm. Rango de medida de 0 a 10mm. Cada vuelta de la aguja grande representa un milímetro y en el dial pequeño podemos llevar la cuenta de las vueltas que ha dado, con un máximo de diez. Una pequeña pestaña de acero situada en el borde exterior del aparato permite marcar la medida tomada, puesto que al retirar el aparato la aguja vuelve a su posición inicial mediante un resorte.

Fabricado por Metrikon a mediados de 1950.







MITUTOYO




Calibre para medir profundidades graduado en sistema imperial con una precisión de 0.001 pulgadas. Incluye dos varillas calibradas.

Fabricado en Japón por Mitutoyo en la segunda mitad del siglo XX.
