Planímetros de escala fija.

Un planímetro es un instrumento de medida utlizado para determinar la área de una superficie bidimensional arbitraria. Esta superficie puede ser una mancha de escasos centímetros cuadrados a escala 1:1 o un gran jardin a escala 1:1000 dibujado en un plano. El matemático suizo Jackob Amsler-Laffon construyó el primer planímetro en 1854, basándose en una idea propuesta por Johann Martin Hermann en 1814. Desde entonces ha variado muy poco, de tal modo que incluso los planímetros digitales actuales siguen el mismo principio y tienen parecido diseño.

Los planímetros son instrumentos delicados que deben ser ajustados regularmente para asegurar la exactitud de la medida. Además cada unidad tiene una calibración propia, de modo que no hay dos planímetros iguales.

Los planímetros pueden ser polares, lineales o radiales. El planímetro polar tiene un punto fijo sobre el que pivota todo el aparato de modo que esta limitado en cuanto al tamaño de la superficie a medir. El planímetro lineal tiene un carro que permite desplazar el aparato sobre el dibujo o plano de modo que abarca figuras mayores. El planímetro radial es una versión especial que permite hallar magnitudes concretas de una linea o curva dibujada por un trazador radial sobre un disco.

En función del uso concreto que queramos hacer del aparato puede ser de escala fija o variable (micrométrica o por pasos).

El funcionamiento de un planímetro es el siguiente: en el extremo de la varilla (graduada o no) está el mecanismo para seguir el contorno de la superficie a medir. Lo componen una punta fina y un sistema de soporte para que la punta a duras penas se apoye sobre el plano y no deje marcas. El movimiento de la punta lo registra una rueda micrométrica que se mueve solidaria a la varilla principal. A cada vuelta se produce un incremento en la segunda rueda, de modo que la lectura final se obtiene sumando ambos datos. Todo el conjunto de medida pivota sobre un punto fijo que está al extremo de una segunda barra. Una vez obtenida la lectura se traslada a unas tablas que nos dan la área de la superficie en función de la escala empleada en el mapa.

Las nuevas generaciones de planímetros digitales simplifican mucho las operaciones puesto que realizan todos los cálculos y presentan un resultado final con la única demanda de introducir la escala del plano o dibujo que se analiza.

Los planímetros de mi colección son totalmente funcionales. Algunos los he provado y he obtenido mediciones sorprendentemente exactas.


PLANIMETRO DE AMSLER (AMERICAN STEAM GAUGE CO.) DE ESCALA FIJA

STEAM 1STEAM 2
















PLANIMETRO DE AMSLER (STANLEY) DE BOLSILLO DE ESCALA FIJA (1)


xxx

old s 11OLD STANLEY 2old 3










PLANIMETRO DE AMSLER (ELLIOT BROSS.) DE BOLSILLO DE ESCALA FIJA (2)



elliott 1elliott2elliott3









PLANIMETRO KEUFFEL & ESSER DE ESCALA FIJA

K&E 1K&E 2K&E 3












PLANIMETRO DE AMSLER (DRAWING OFFICE SUPPLIES LTD.) DE ESCALA FIJA

AMSLER 11AMSLER 12AMSLER13










PLANIMETRO ALBRITT DE ESCALA FIJA (CORTO)

xxxx

ALBRITT 3.1ALBRITT 3.2ALBRITT 3.3











PLANIMETRO ALBRITT DE ESCALA FIJA (CORTO)

albrit fijo 2albrit fijo 3albrit fijo 4











PLANIMETRO BOWEN DE ESCALA FIJA

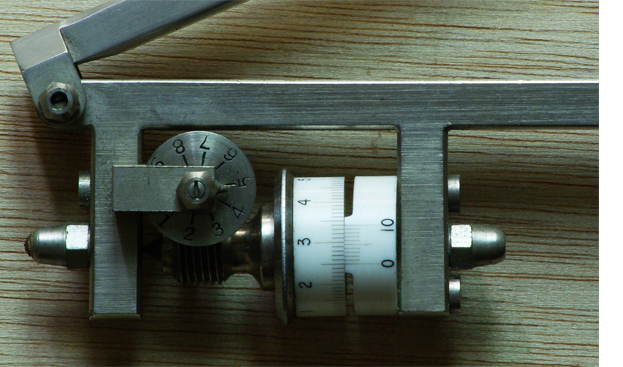

bowen 1bowen 2bowen 3











PLANIMETRO OTT DE ESCALA FIJA

OTT 22-1OTT 22-2OTT 22-3OTT 22-4










PLANIMETRO K&E DE ESCALA FIJA

K&E FIJOK&E FIJO 2













PLANIMETRO DE ESCALA FIJA

uni1uni2uni3
