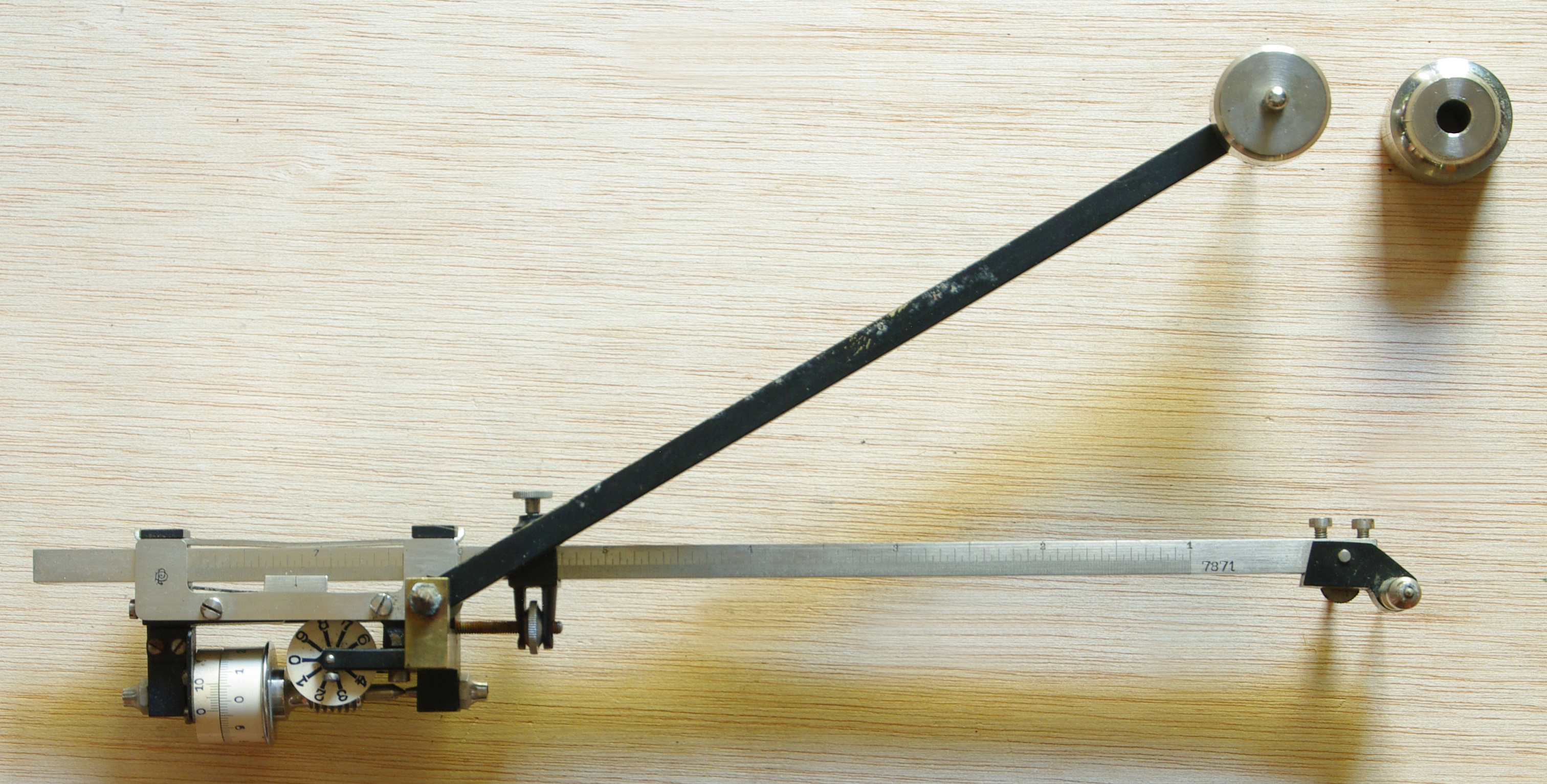

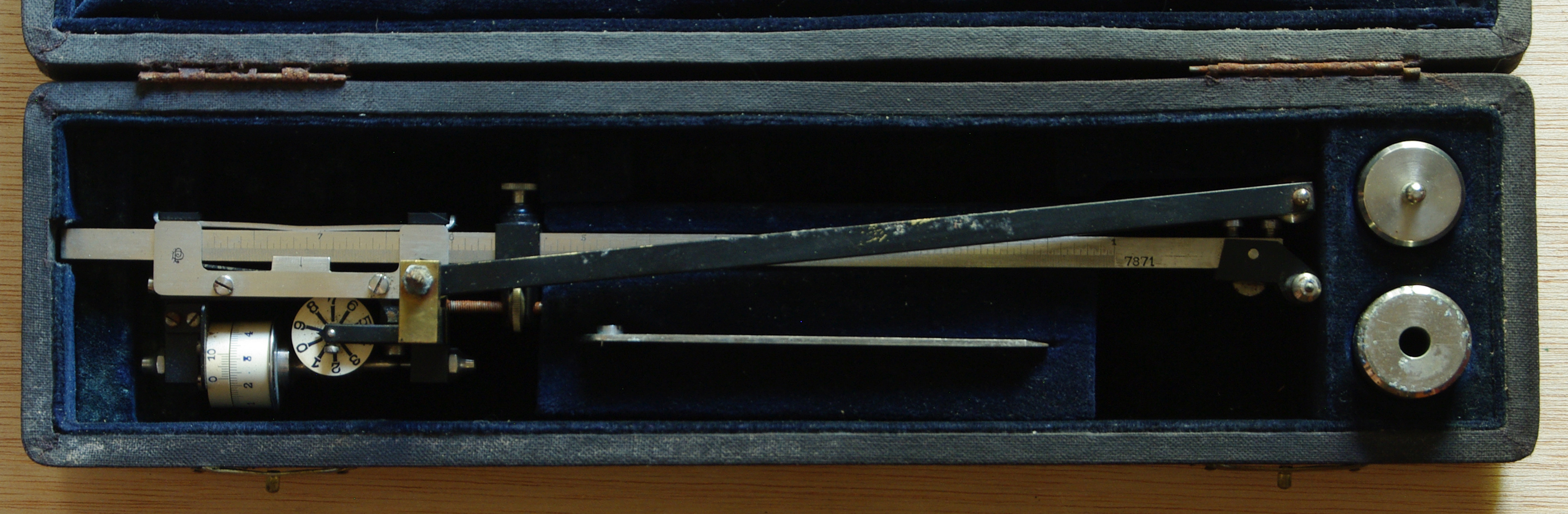

Planímetros de escala variable.

Un planímetro es un instrumento de medida utlizado para determinar la área de una superficie bidimensional arbitraria. Esta superficie puede ser una mancha de escasos centímetros cuadrados a escala 1:1 o un gran jardin a escala 1:1000 dibujado en un plano. El matemático suizo Jackob Amsler-Laffon construyó el primer planímetro en 1854, basándose en una idea propuesta por Johann Martin Hermann en 1814. Desde entonces ha variado muy poco, de tal modo que incluso los planímetros digitales actuales siguen el mismo principio y tienen parecido diseño.

Los planímetros son instrumentos delicados que deben ser ajustados regularmente para asegurar la exactitud de la medida. Además cada unidad tiene una calibración propia, de modo que no hay dos planímetros iguales.

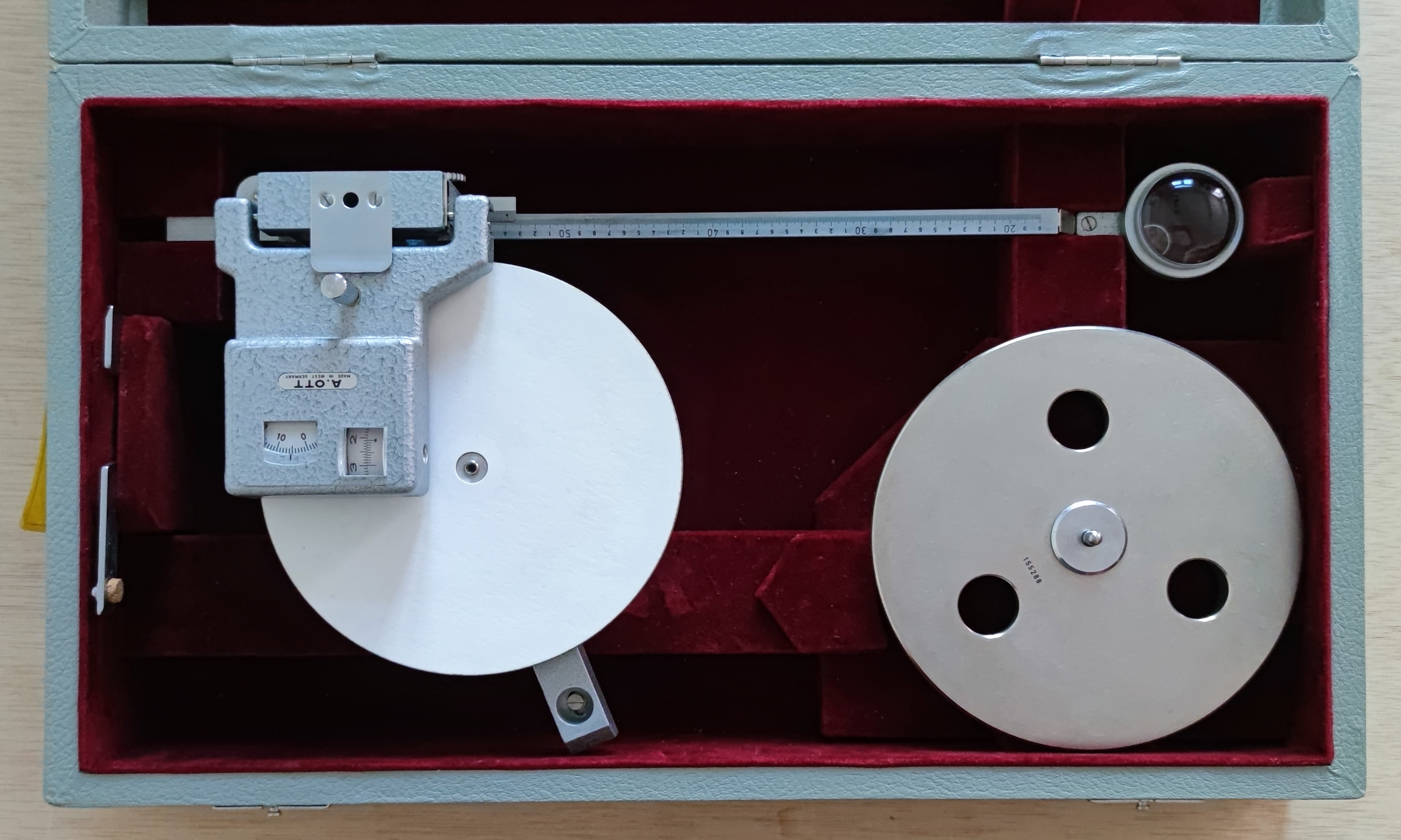

Los planímetros pueden ser polares, lineales o radiales. El planímetro polar tiene un punto fijo sobre el que pivota todo el aparato de modo que esta limitado en cuanto al tamaño de la superficie a medir. El planímetro lineal tiene un carro que permite desplazar el aparato sobre el dibujo o plano de modo que abarca figuras mayores. El planímetro radial es una versión especial que permite hallar magnitudes concretas de una linea o curva dibujada por un trazador radial sobre un disco.

En función del uso concreto que queramos hacer del aparato puede ser de escala fija o variable (micrométrica o por pasos).

El funcionamiento de un planímetro es el siguiente: en el extremo de la varilla (graduada o no) está el mecanismo para seguir el contorno de la superficie a medir. Lo componen una punta fina y un sistema de soporte para que la punta a duras penas se apoye sobre el plano y no deje marcas. El movimiento de la punta lo registra una rueda micrométrica que se mueve solidaria a la varilla principal. A cada vuelta se produce un incremento en la segunda rueda, de modo que la lectura final se obtiene sumando ambos datos. Todo el conjunto de medida pivota sobre un punto fijo que está al extremo de una segunda barra. Una vez obtenida la lectura se traslada a unas tablas que nos dan la área de la superficie en función de la escala empleada en el mapa.

Las nuevas generaciones de planímetros digitales simplifican mucho las operaciones puesto que realizan todos los cálculos y presentan un resultado final con la única demanda de introducir la escala del plano o dibujo que se analiza.

Los planímetros de mi colección son totalmente funcionales. Algunos los he provado y he obtenido mediciones sorprendentemente exactas.

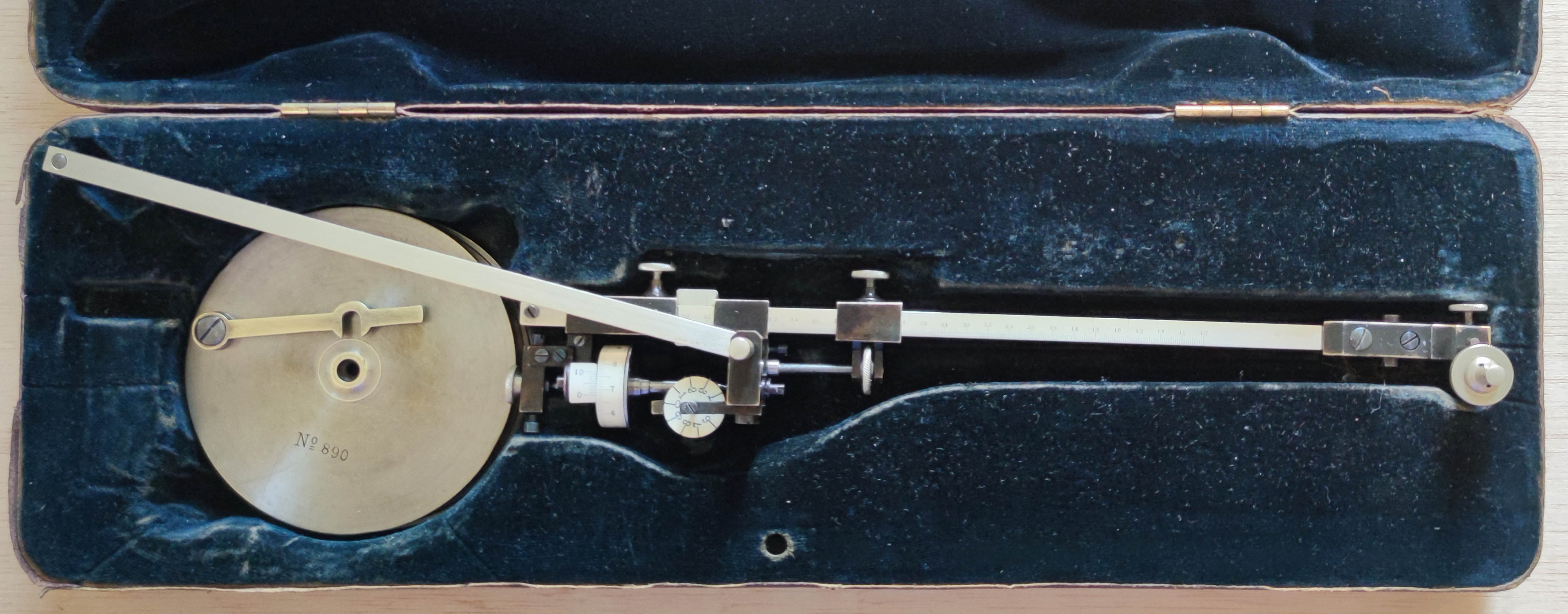

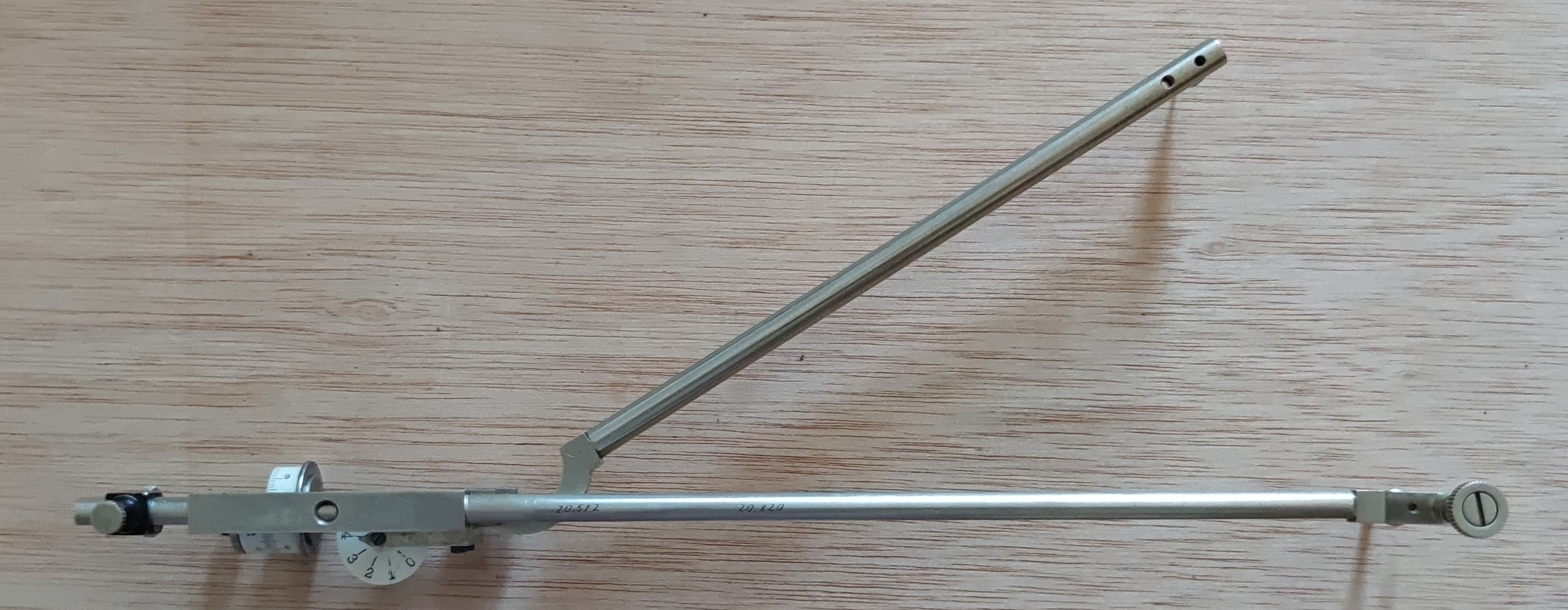

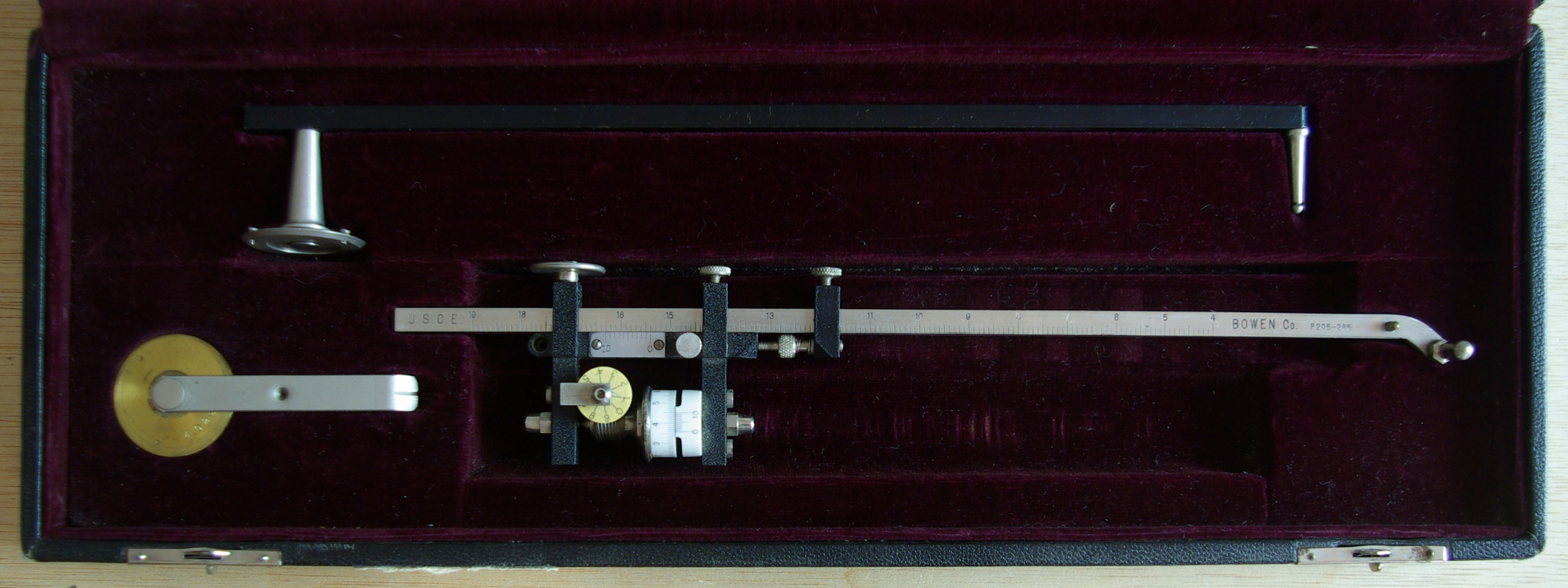

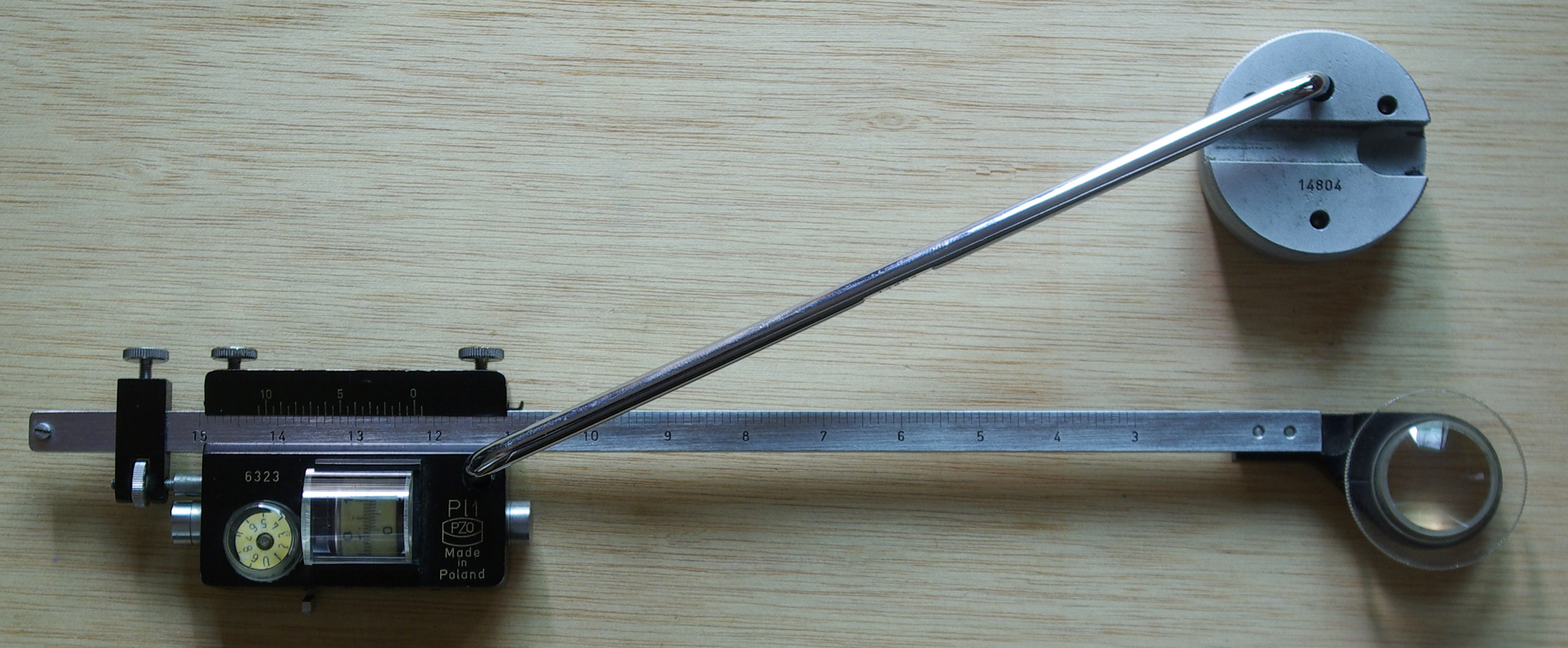

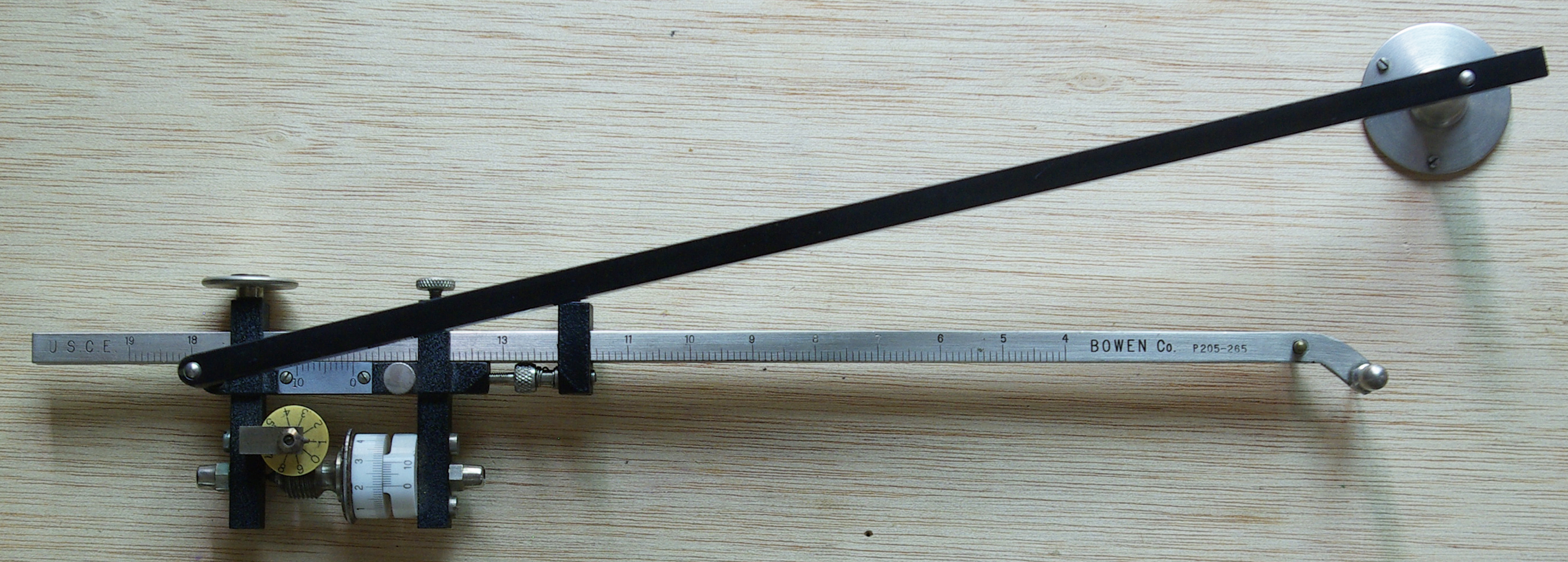

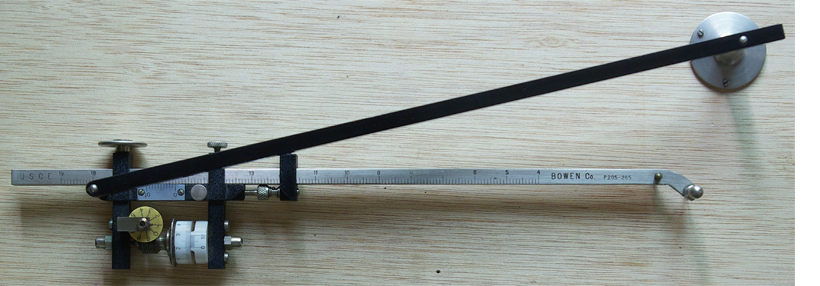

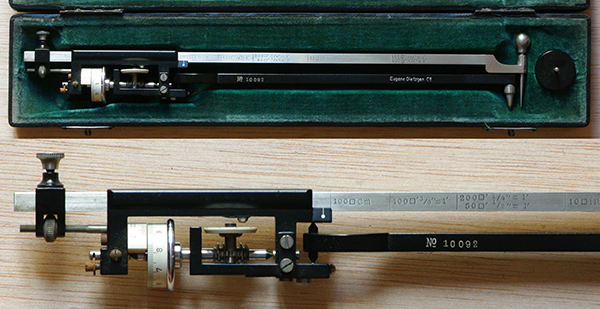

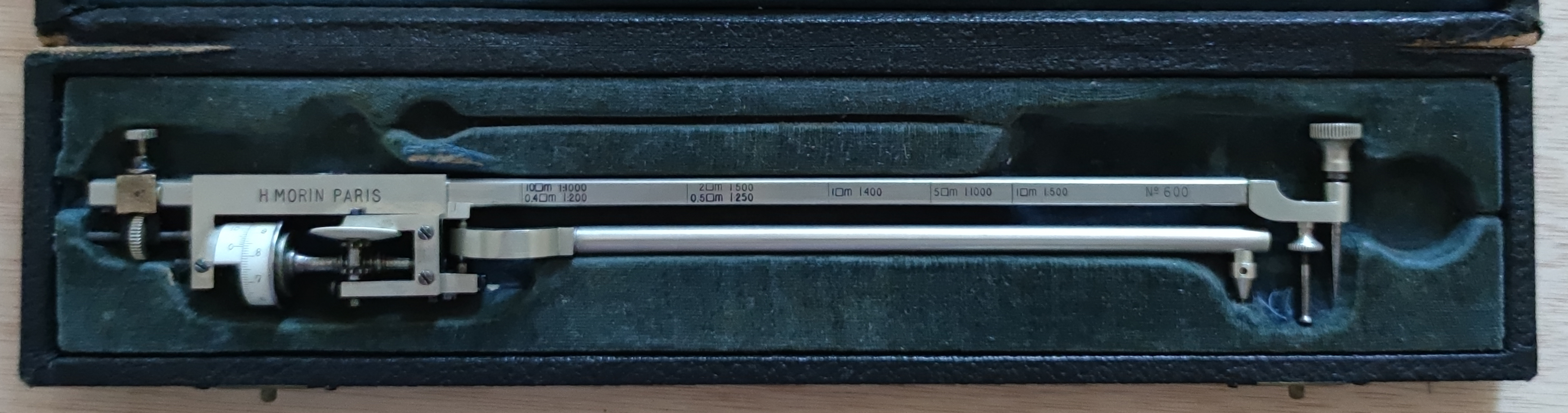

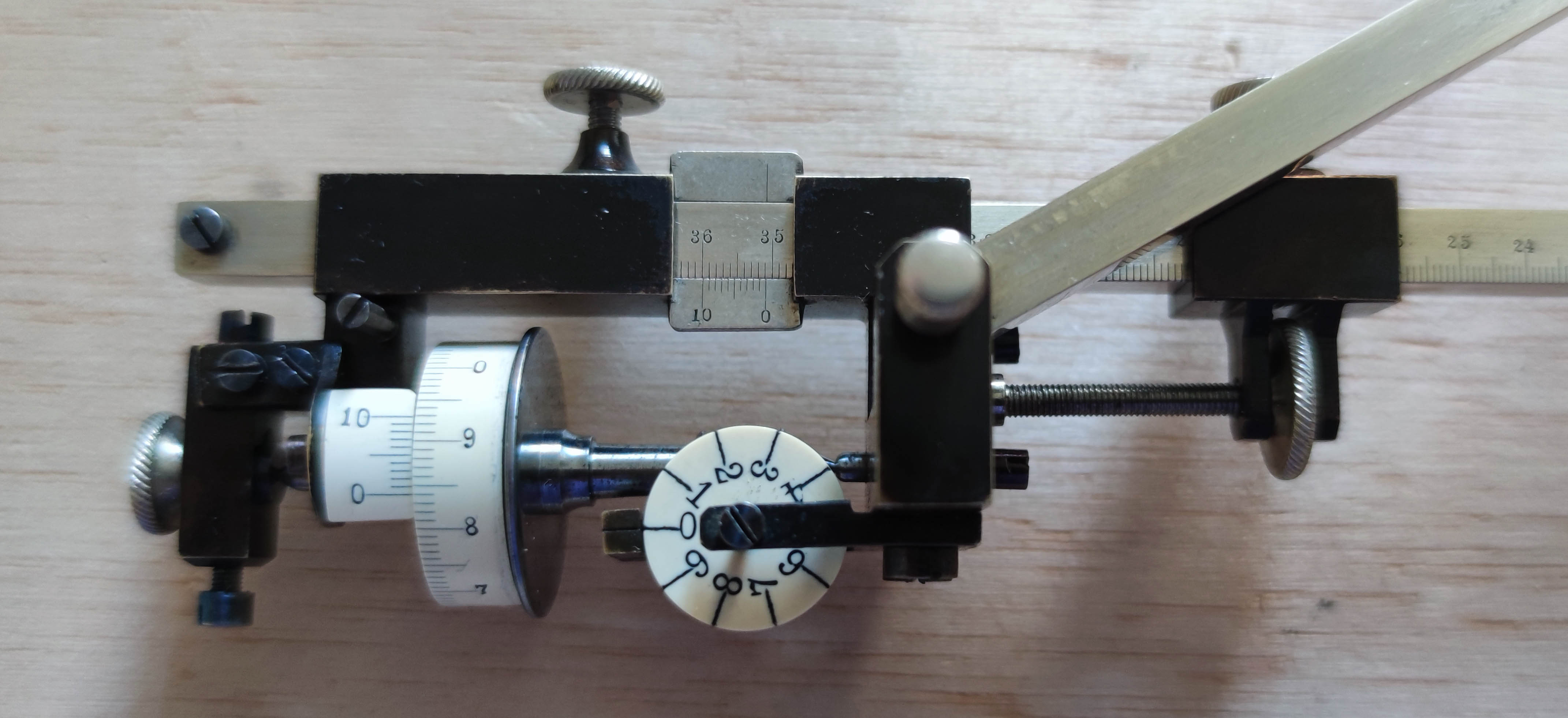

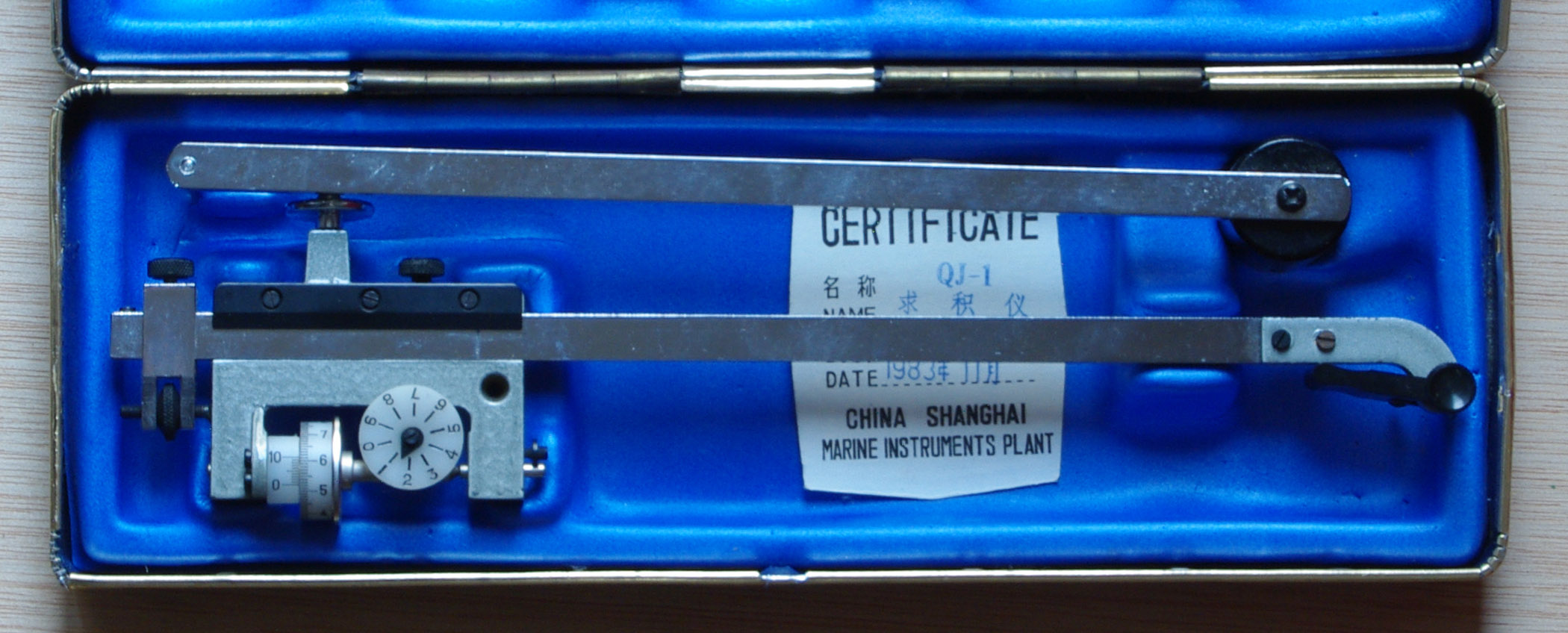

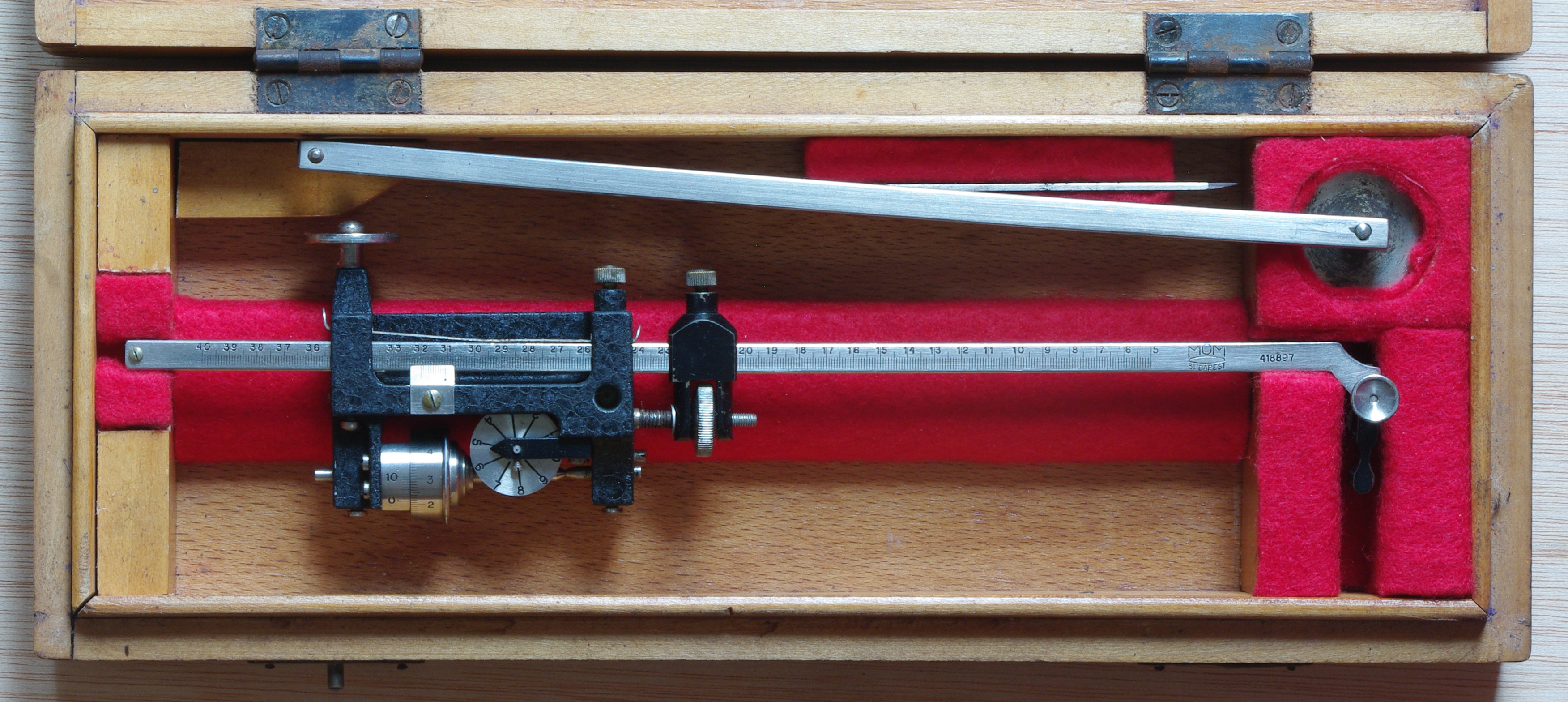

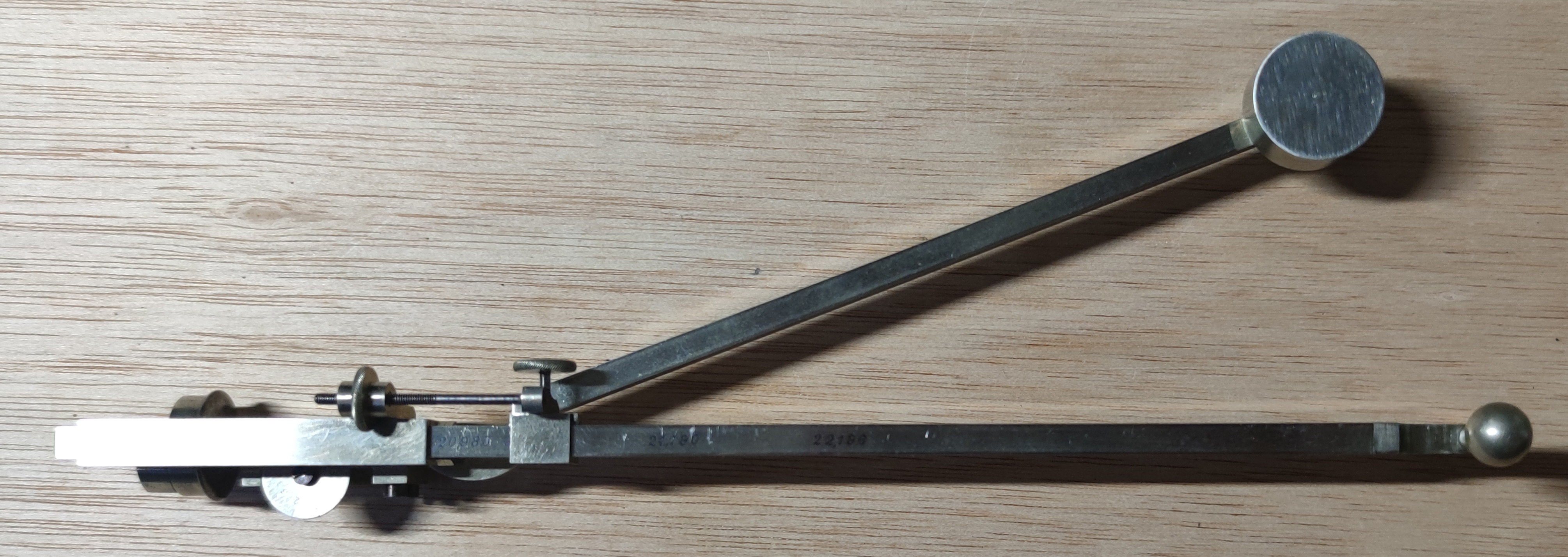

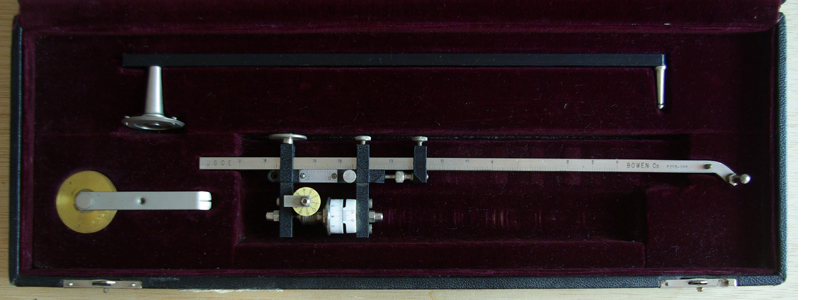

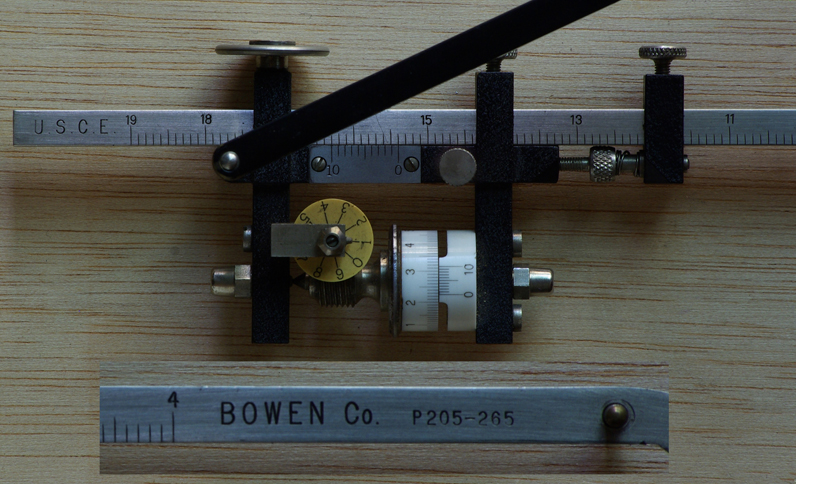

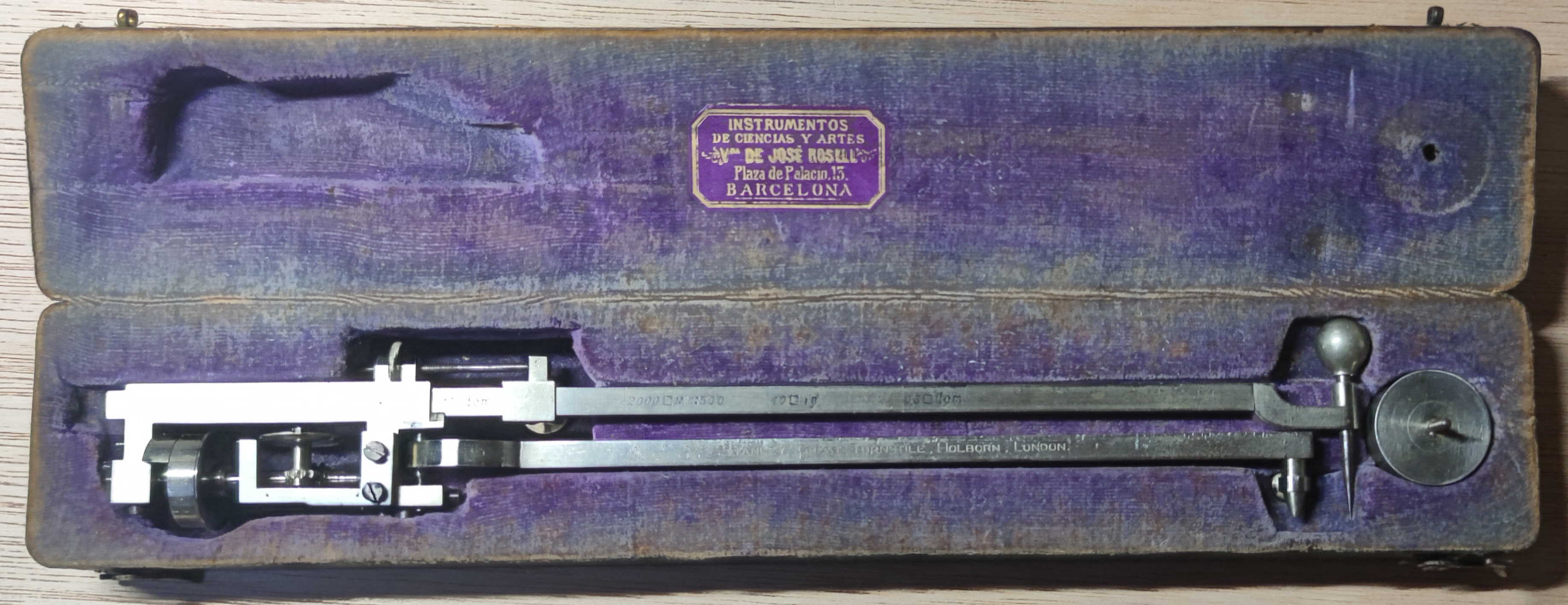

PLANIMETRO ALLBRIT DE ESCALA VARIABLE


xxxx

ALBRITT1montadoALBRITTCARROpuntai














PLANIMETRO HAFF DE DOBLE ESCALA VARIABLE


xxx

haff1haff2haff3

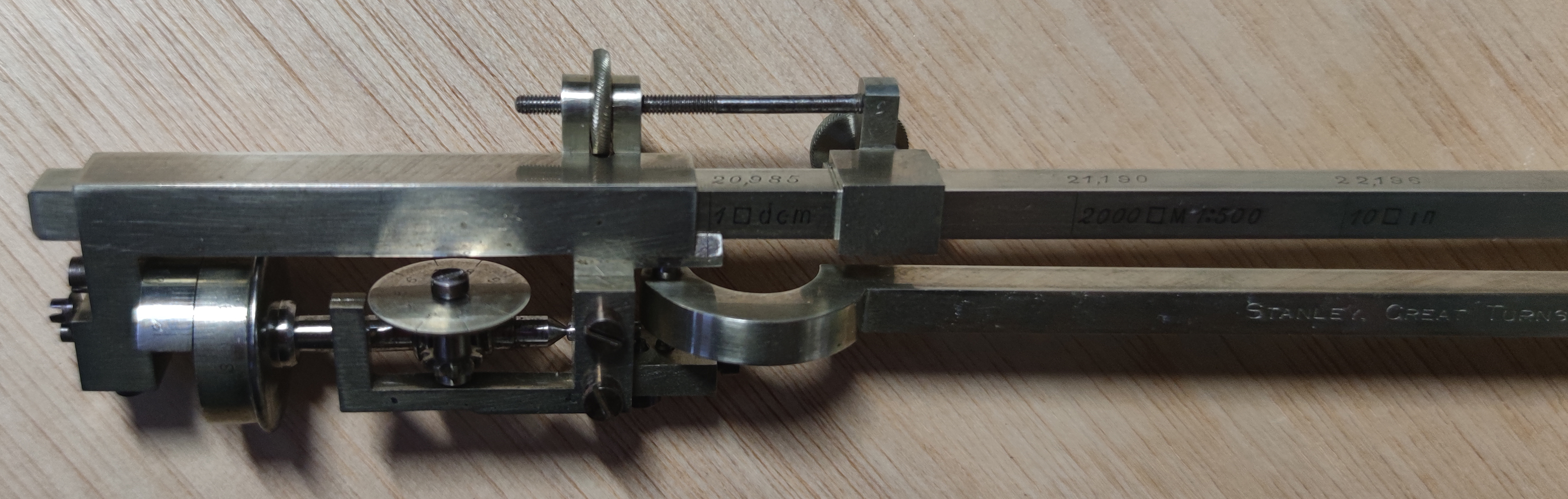

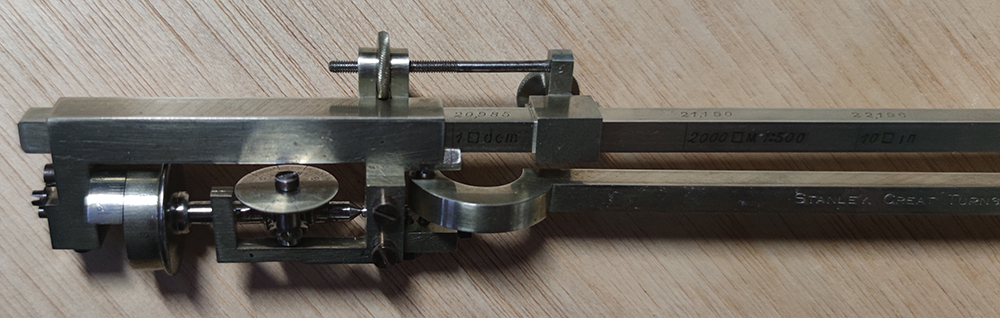

PLANIMETRO DE AMSLER (STANLEY) DE ESCALA VARIABLE


xx
STANLEY 1STANLEY 2

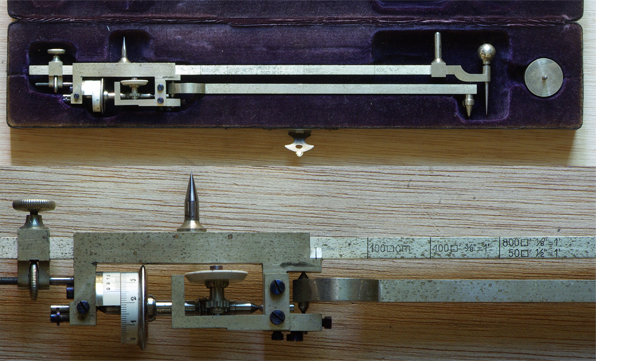

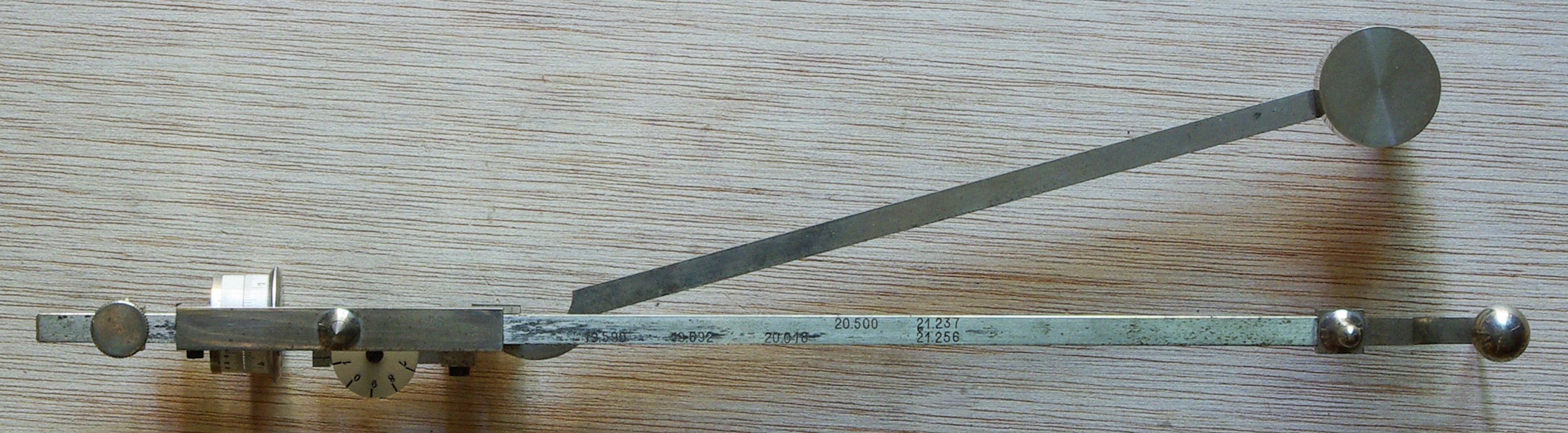

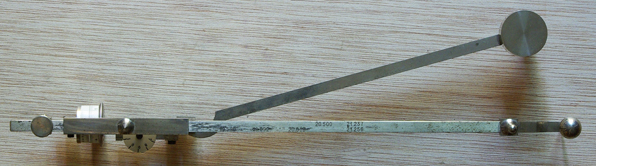

PLANIMETRO DE AMSLER DE ESCALA VARIABLE

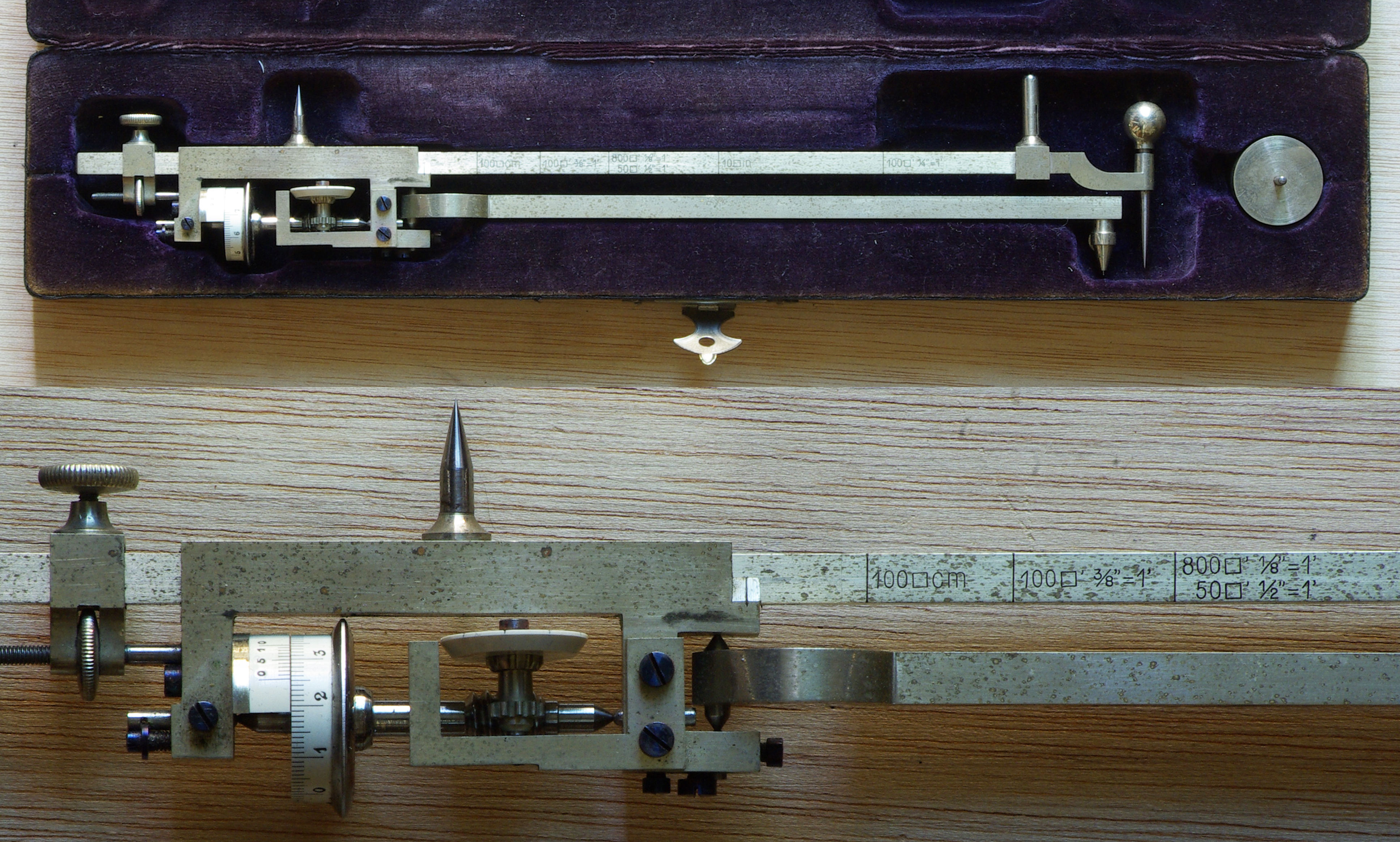

antiguo1antiguo 2

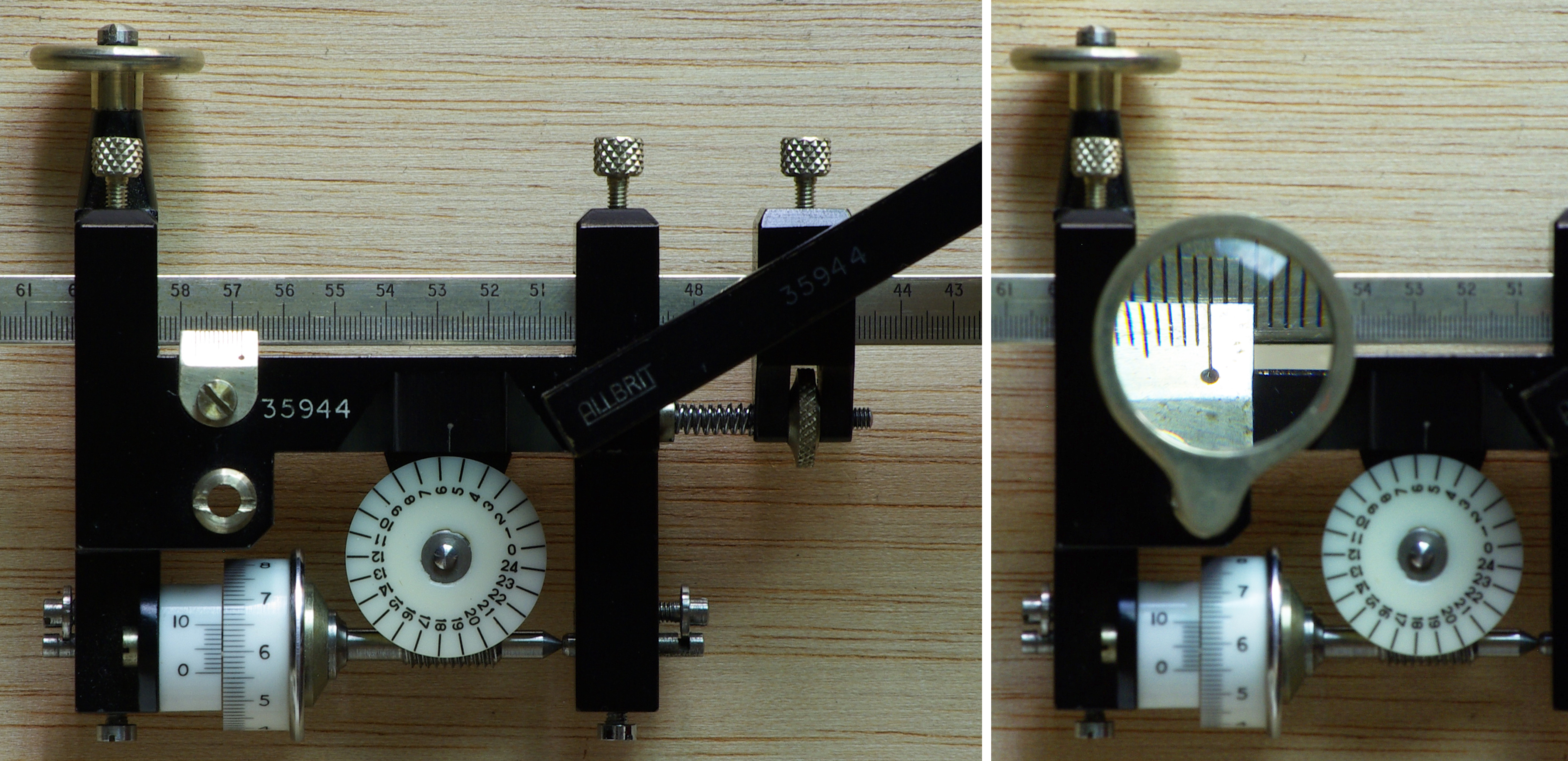

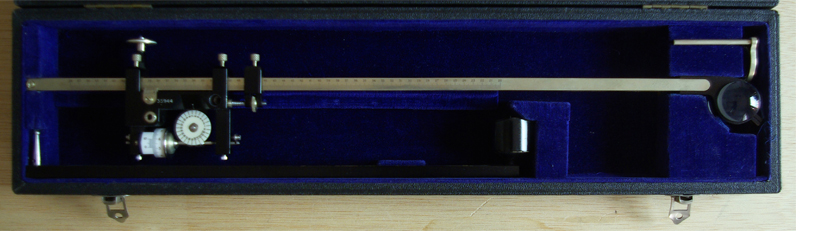

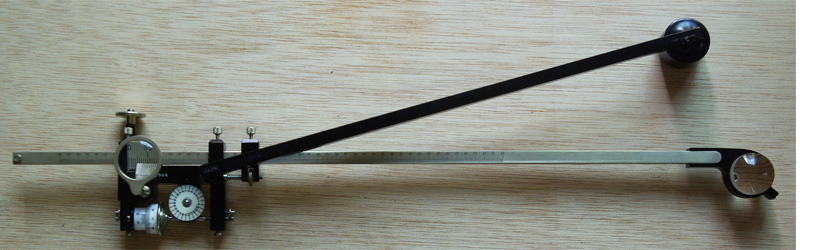

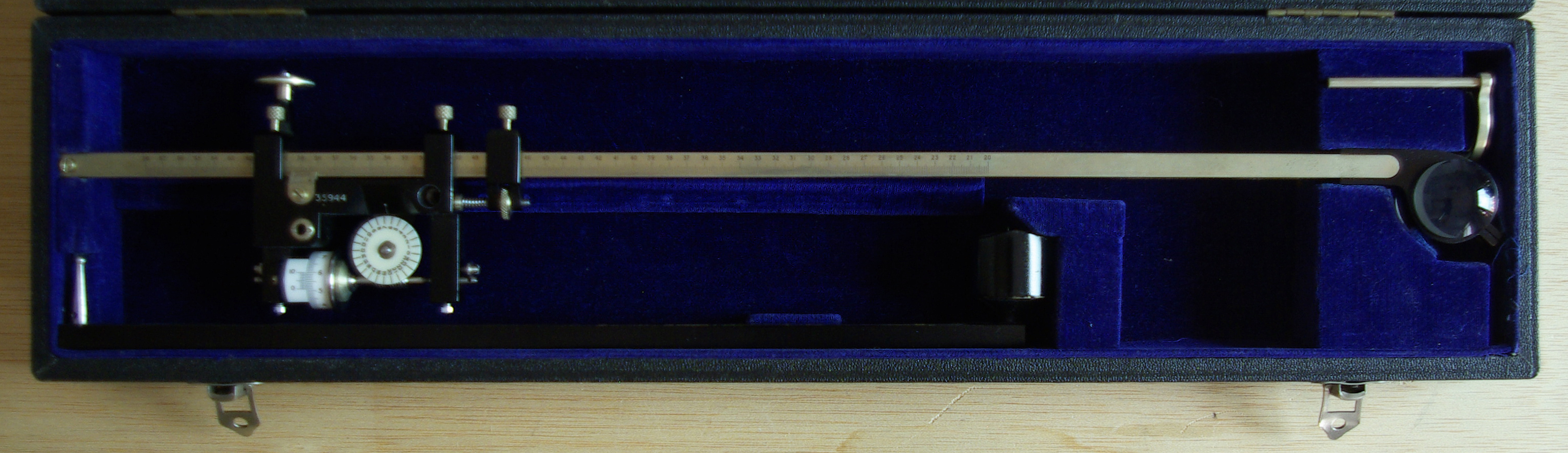

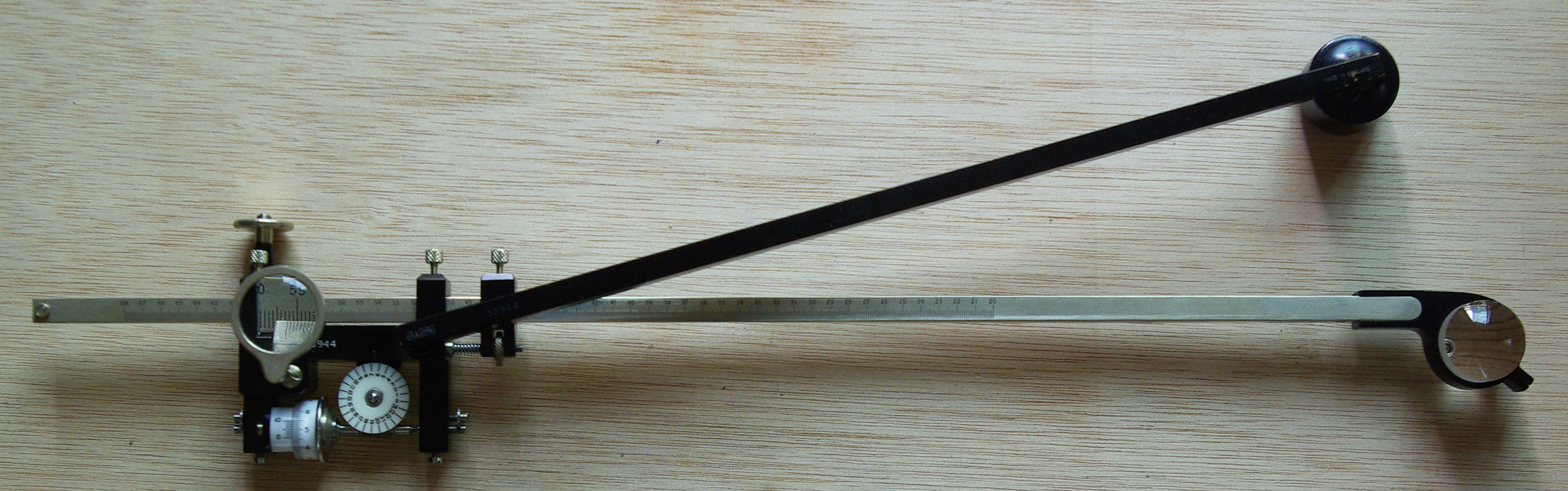

PLANIMETRO ALBRITT DE ESCALA VARIABLE (LARGO)

xxxx

albritt qalbritt qqalbritt 40-3INFO







PLANIMETRO ALBRITT DE ESCALA VARIABLE (STANDARD)

xxxx

ALBRITT 2.1ALBRITT 2.2ALBRITT 2.3












PLANIMETRO DE AMSLER (AMSLER) DE ESCALA VARIABLE

xxxxx

AMSLER PAMSLER P2AMSLER P3









PLANIMETRO TAMAYA DE ESCALA VARIABLE


xxxxx

TAMAYA 1TAMAYA 2TAMAYA 3





TAMAYA 4

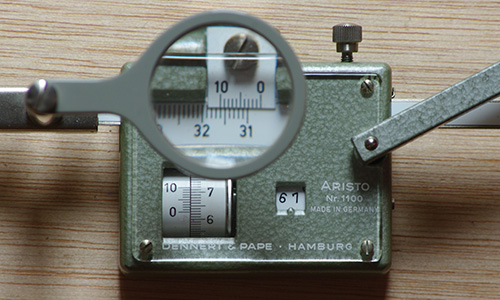

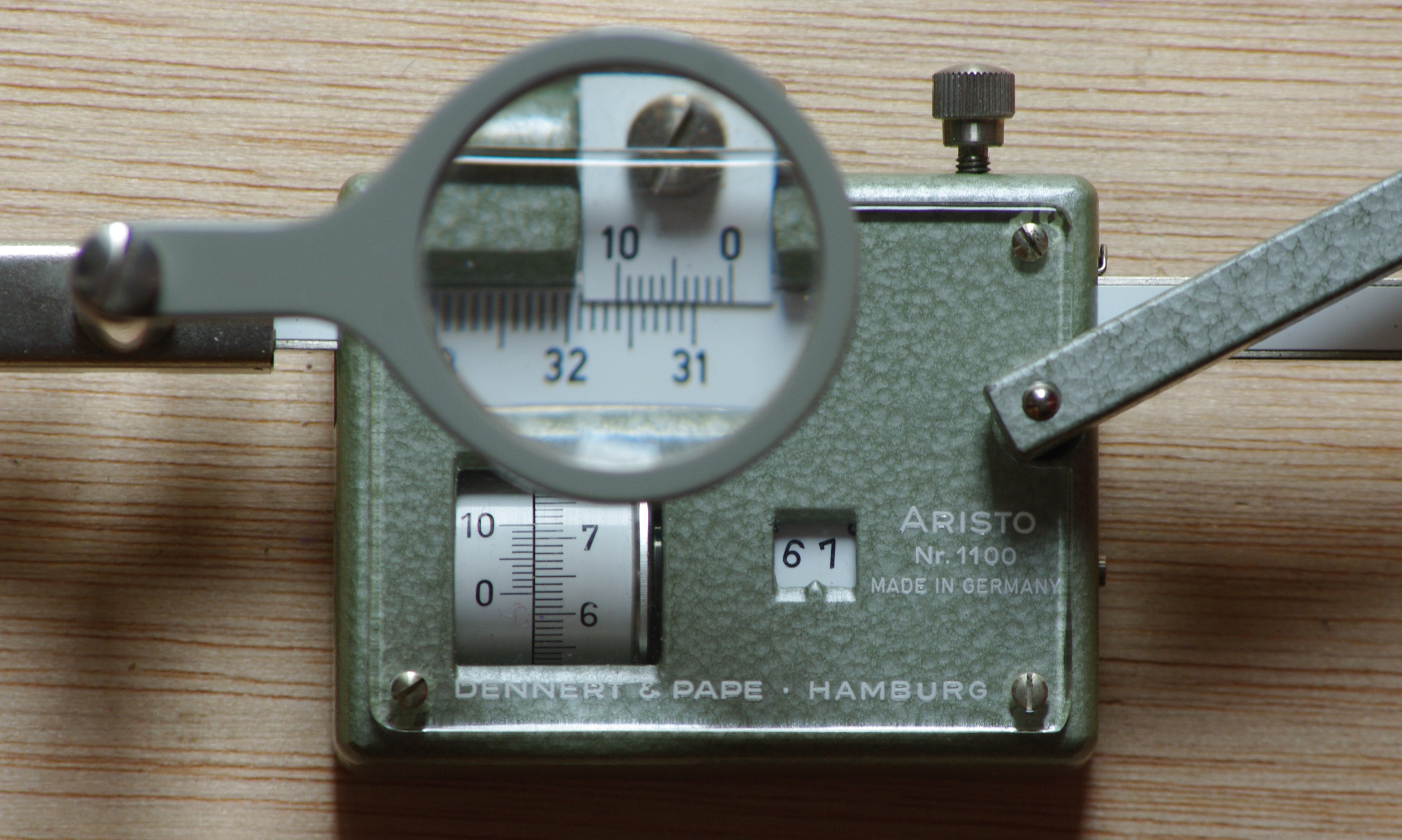

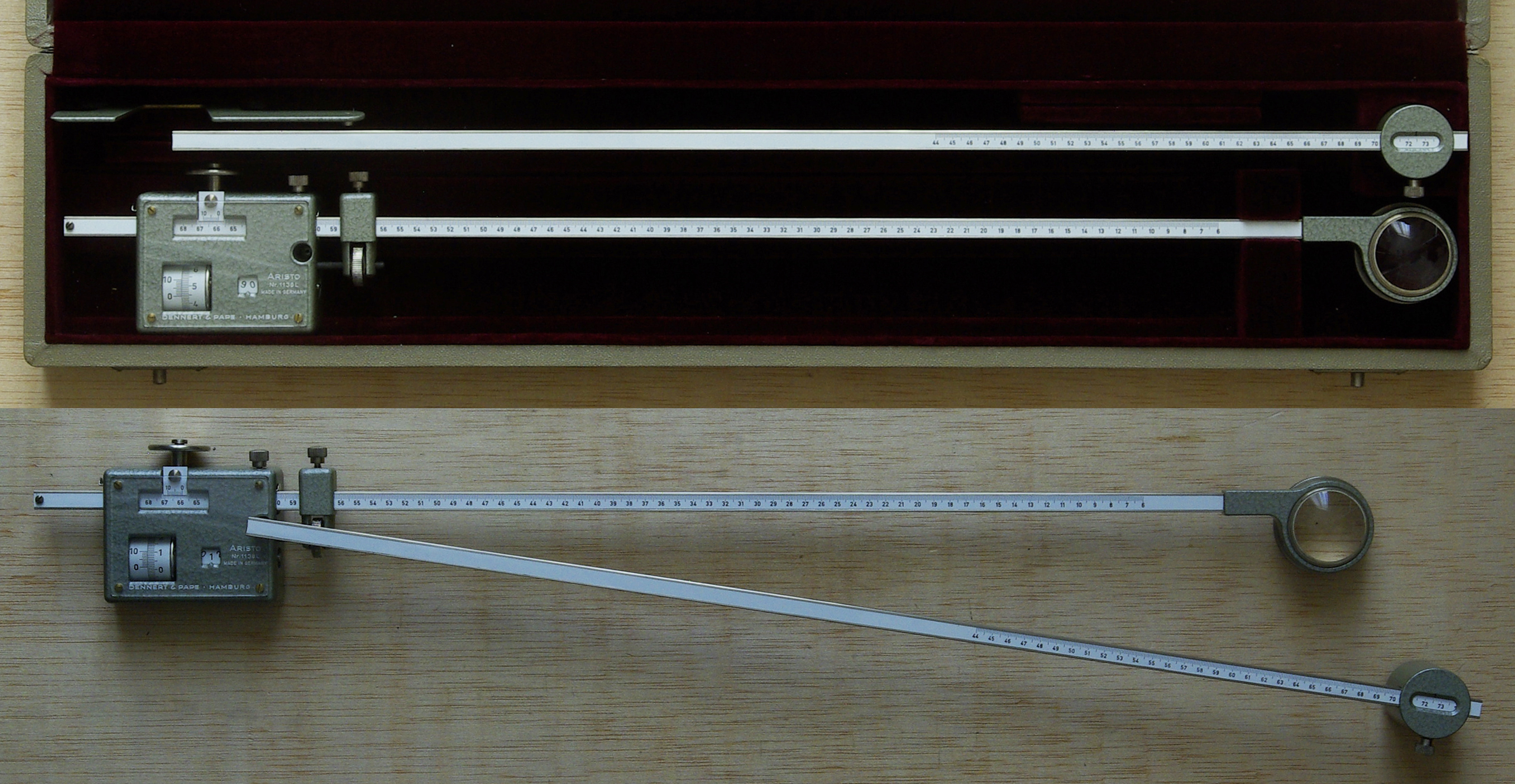

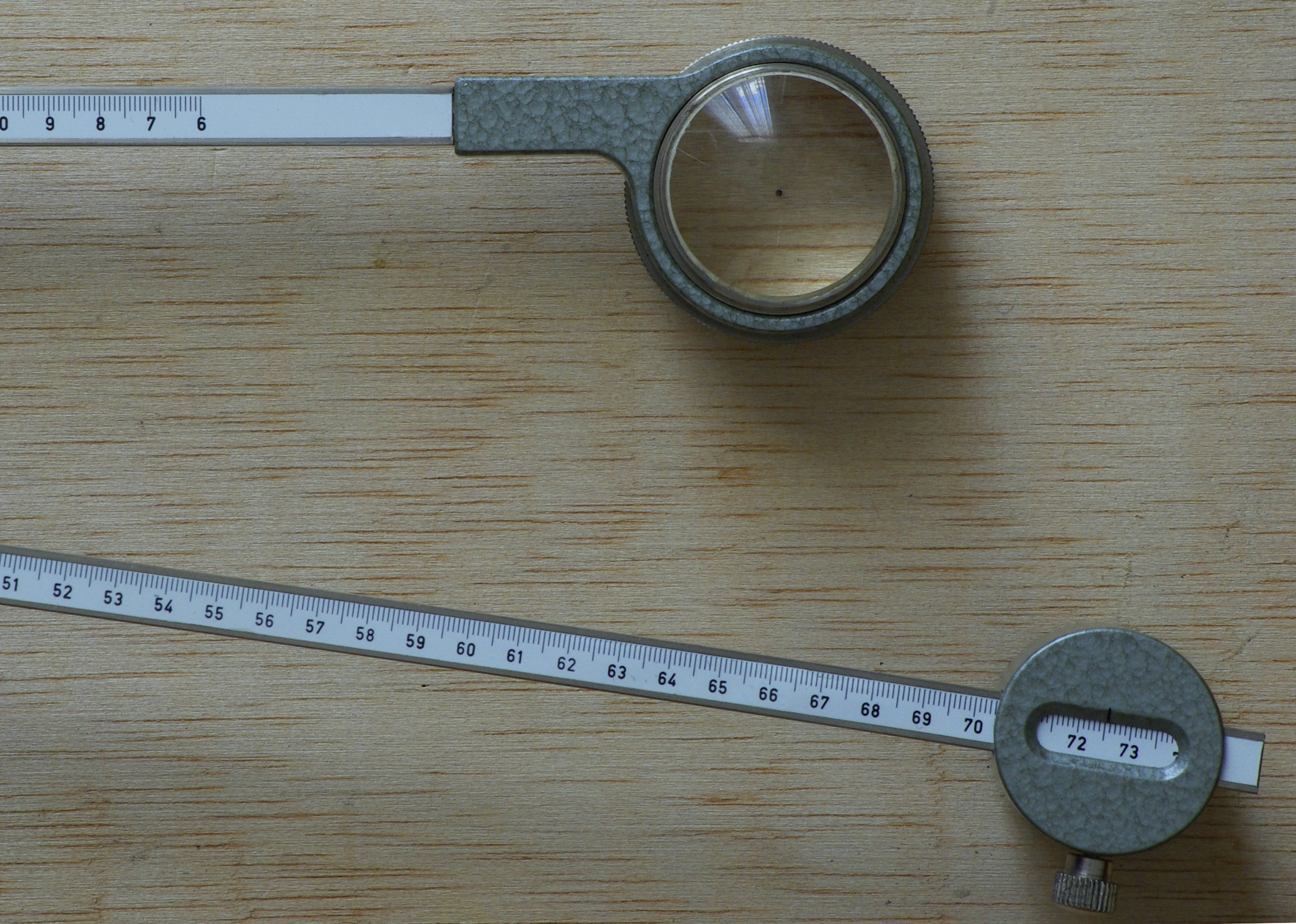

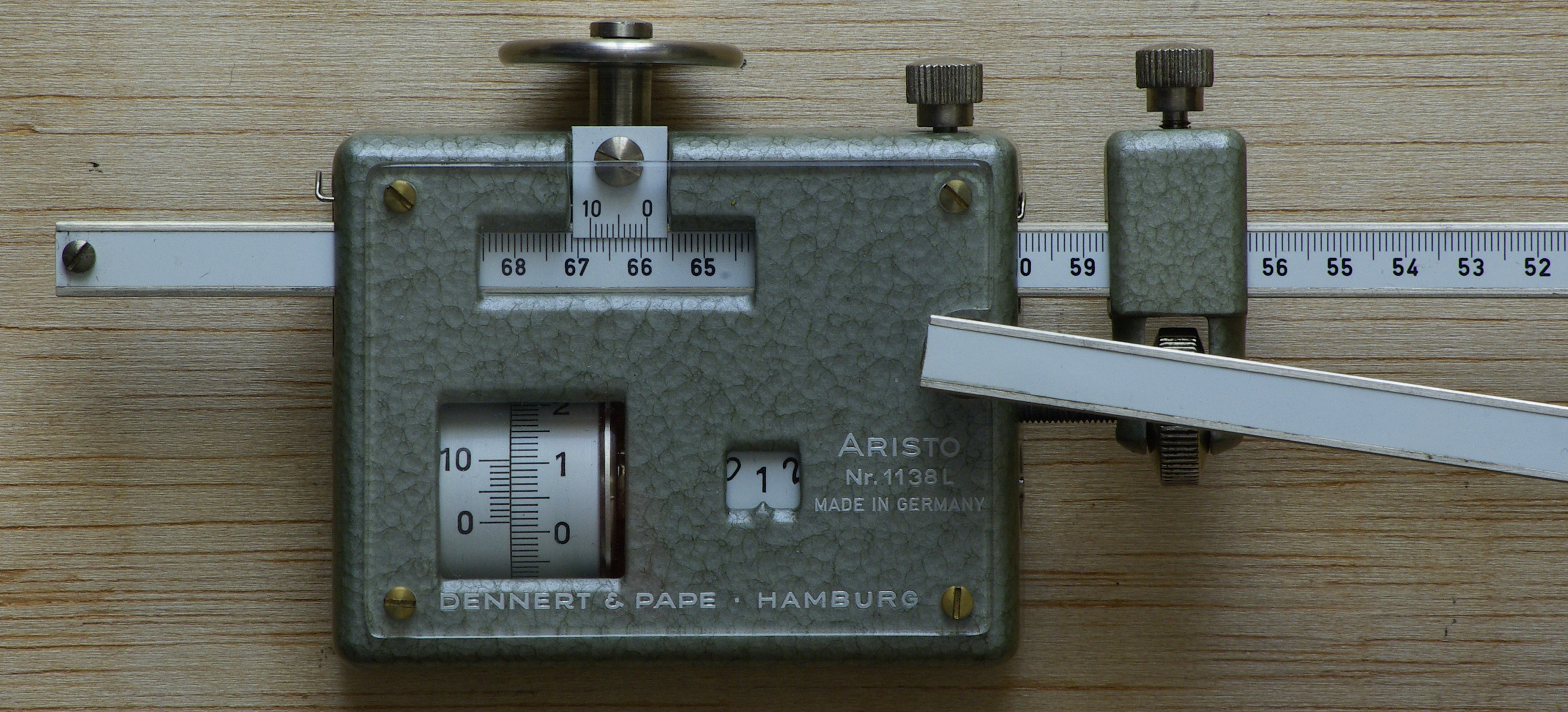

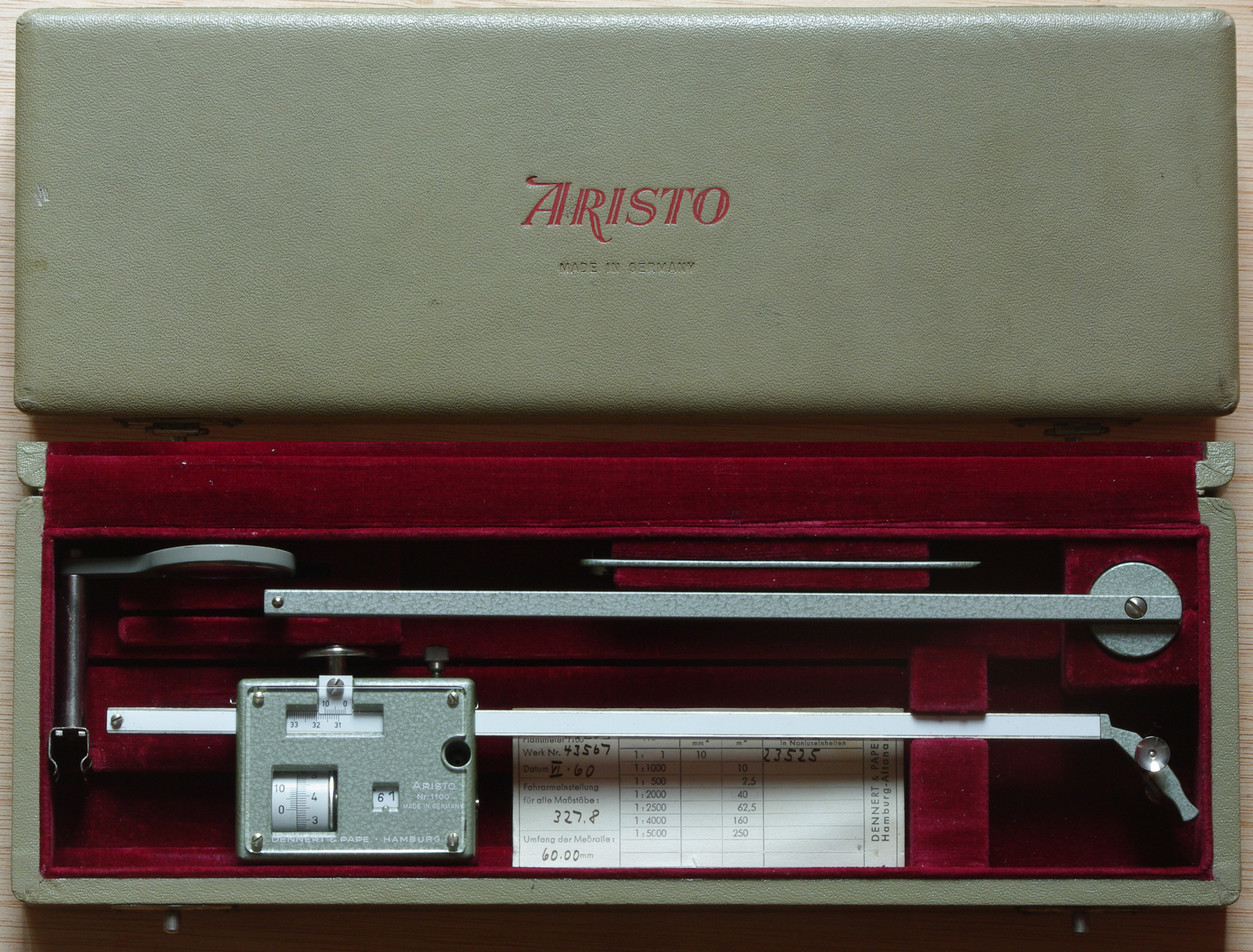

PLANIMETRO ARISTO DE DOBLE ESCALA VARIABLE

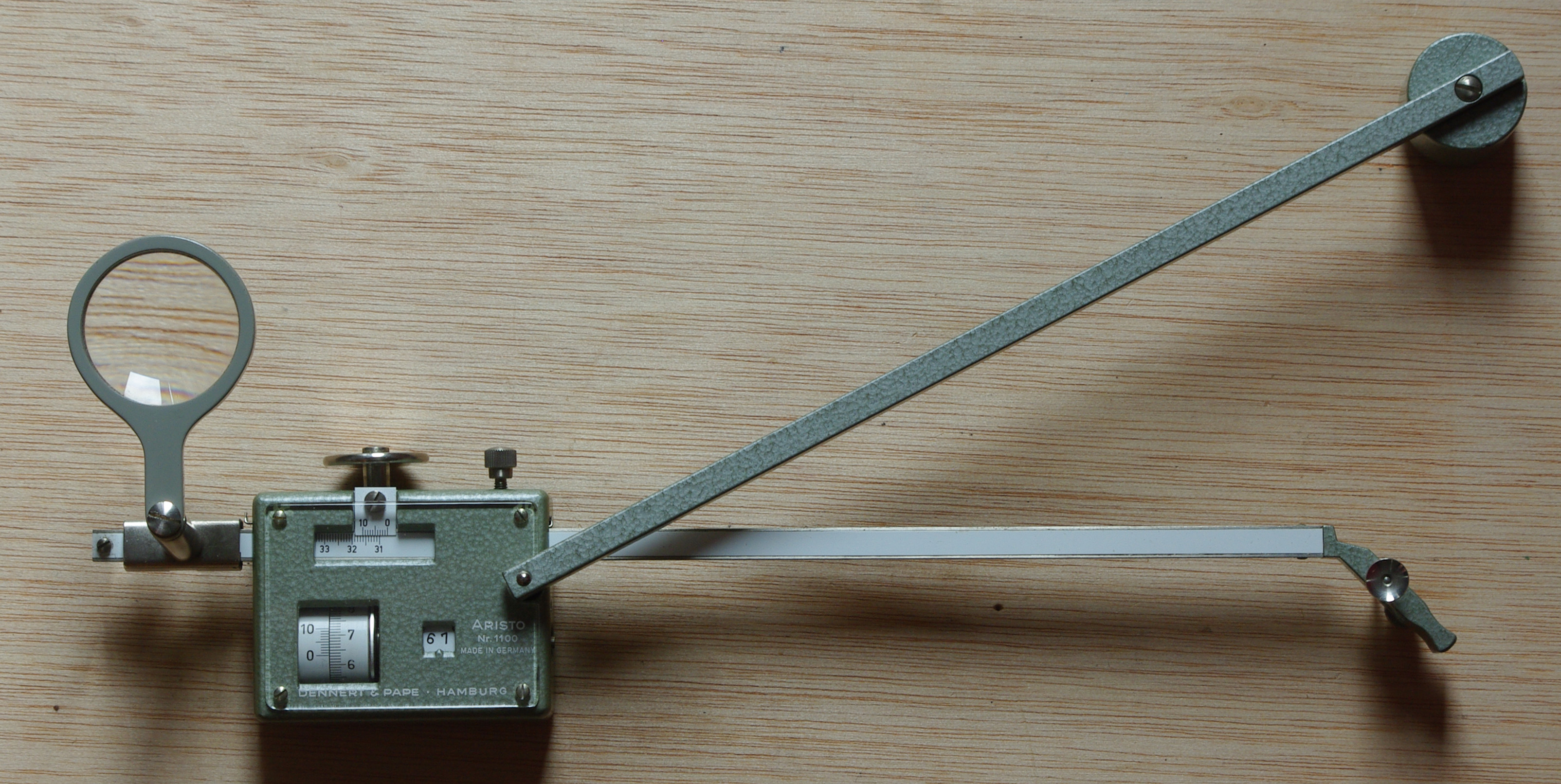

aristo1çaristo2aristo3

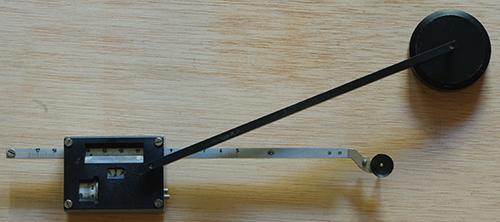

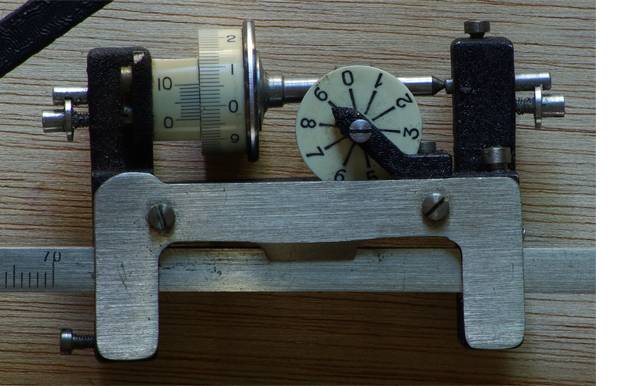

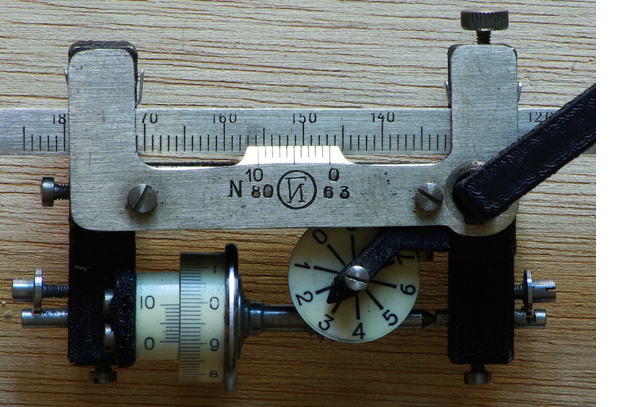

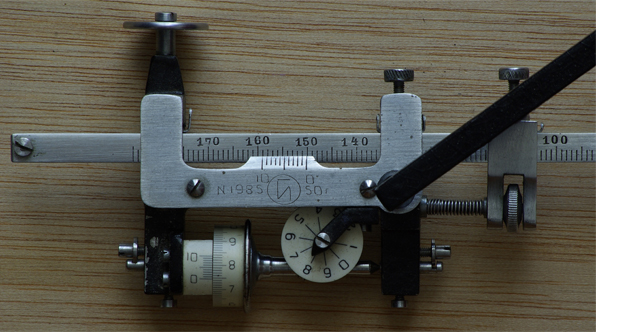

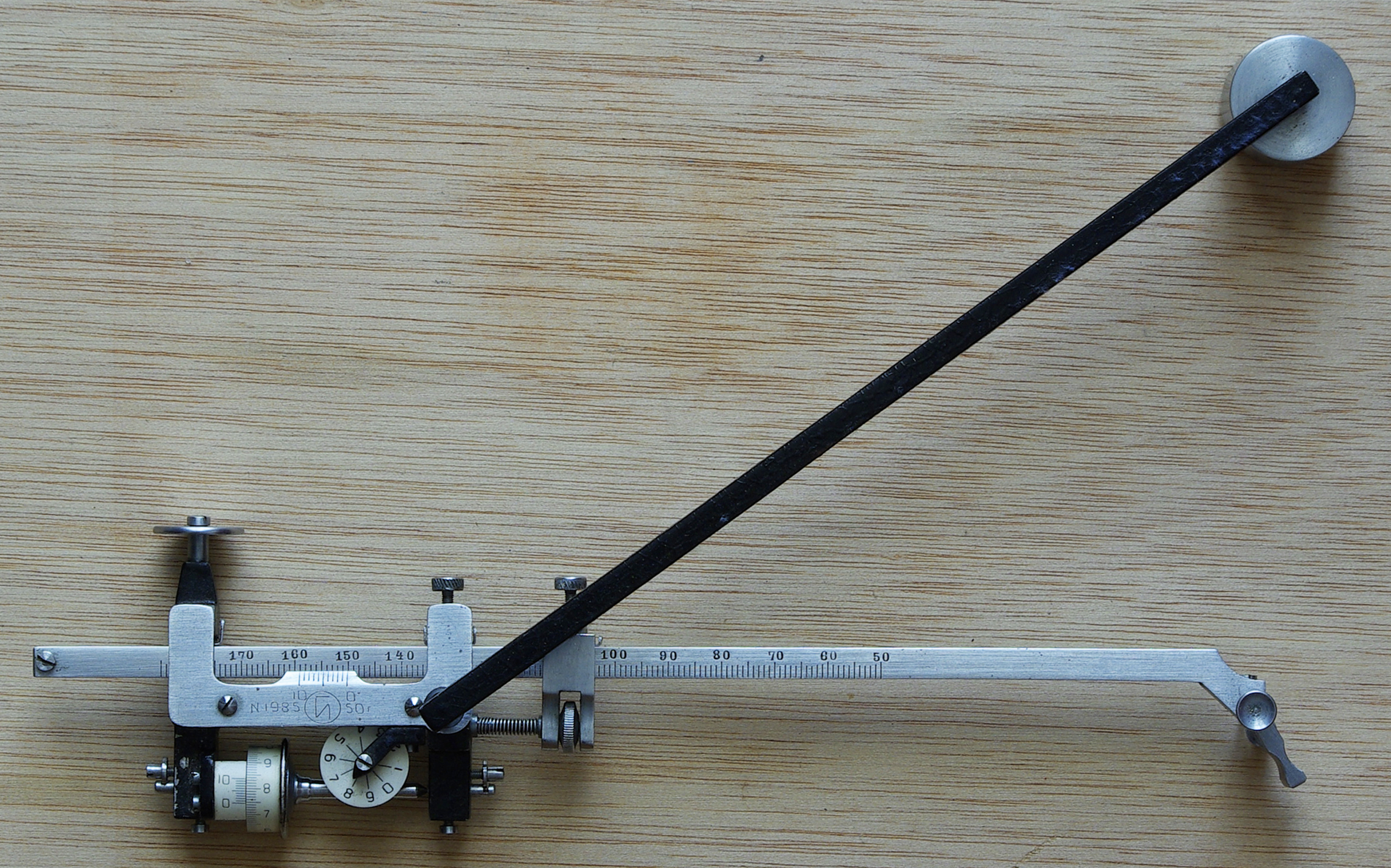

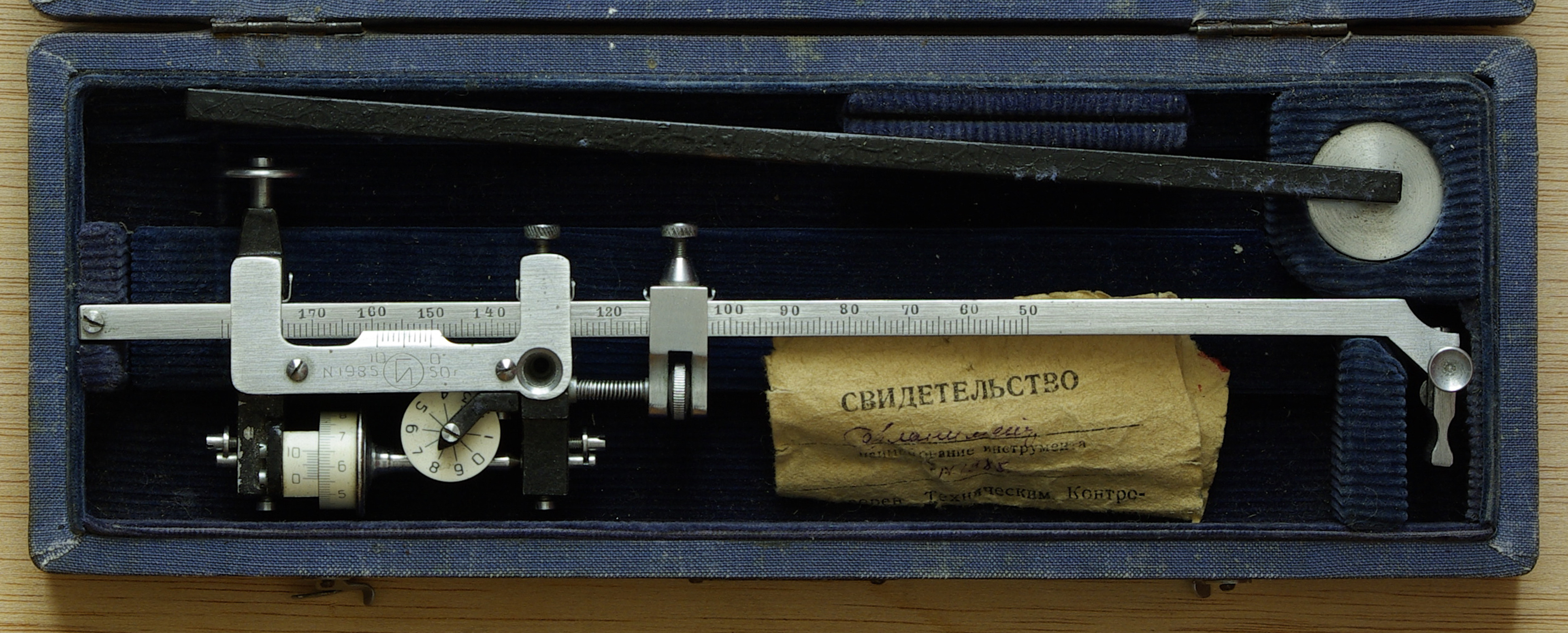

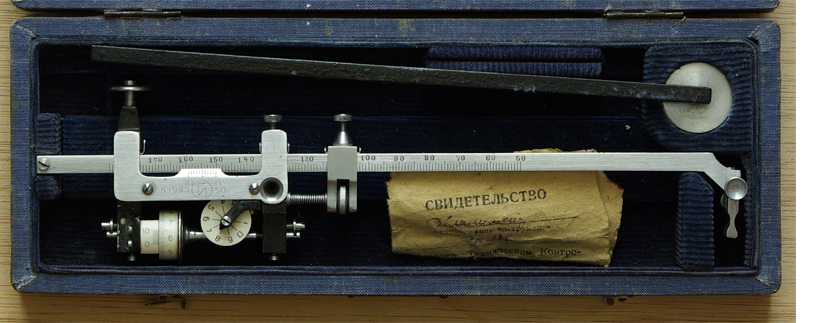

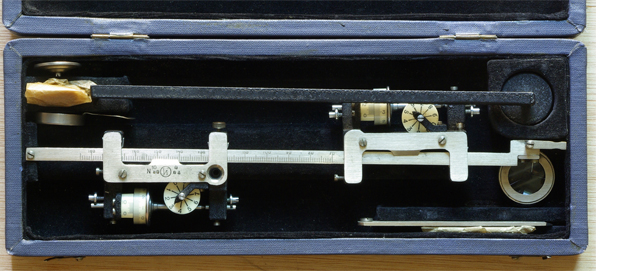

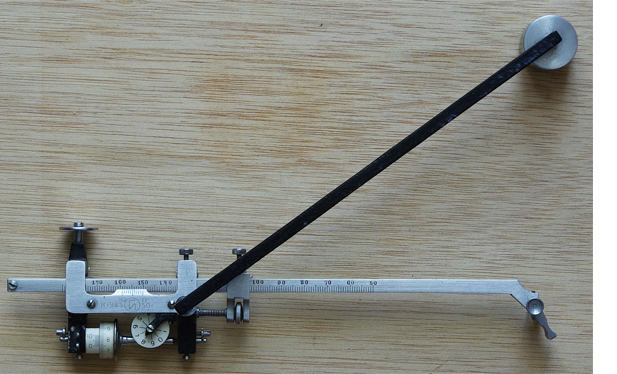

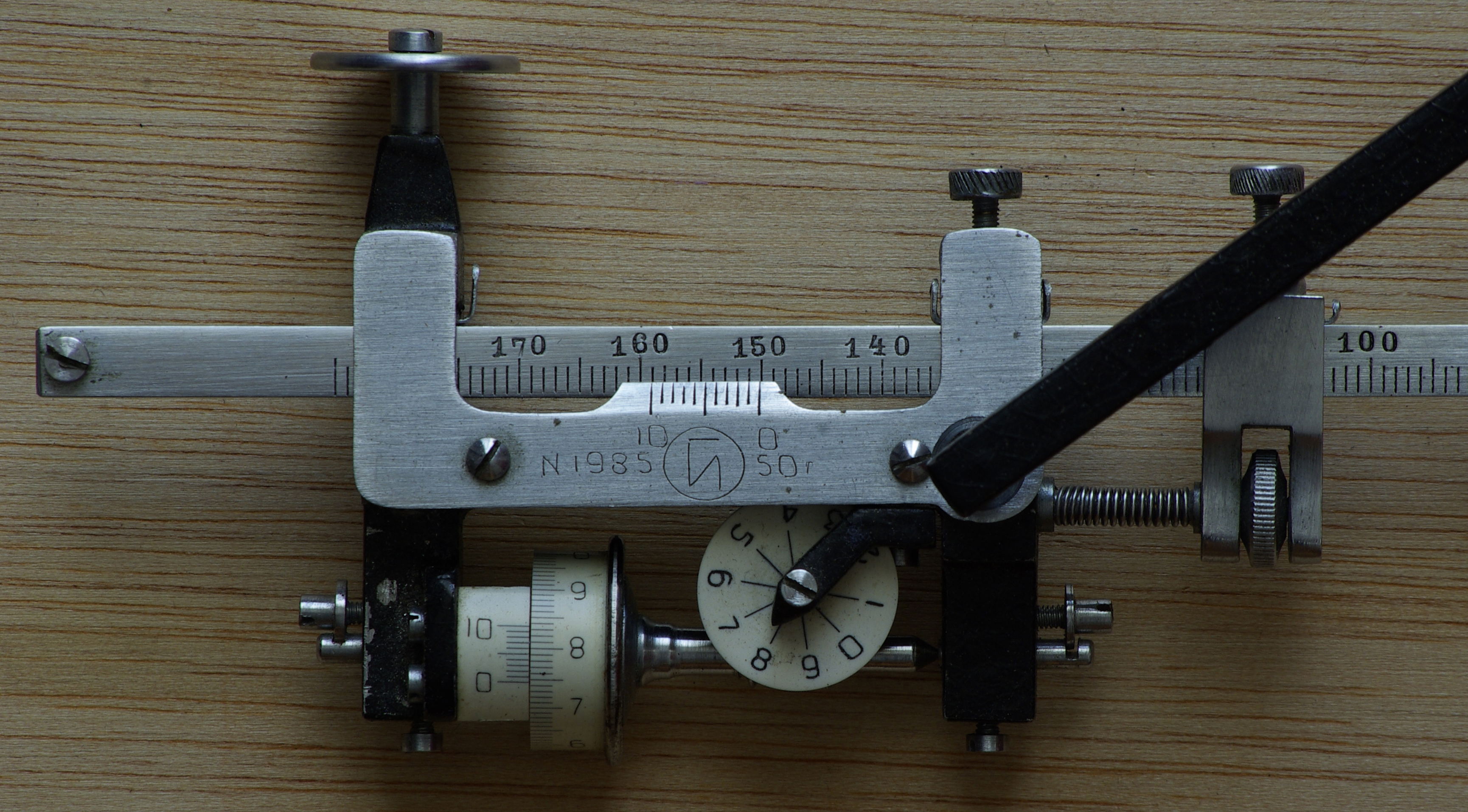

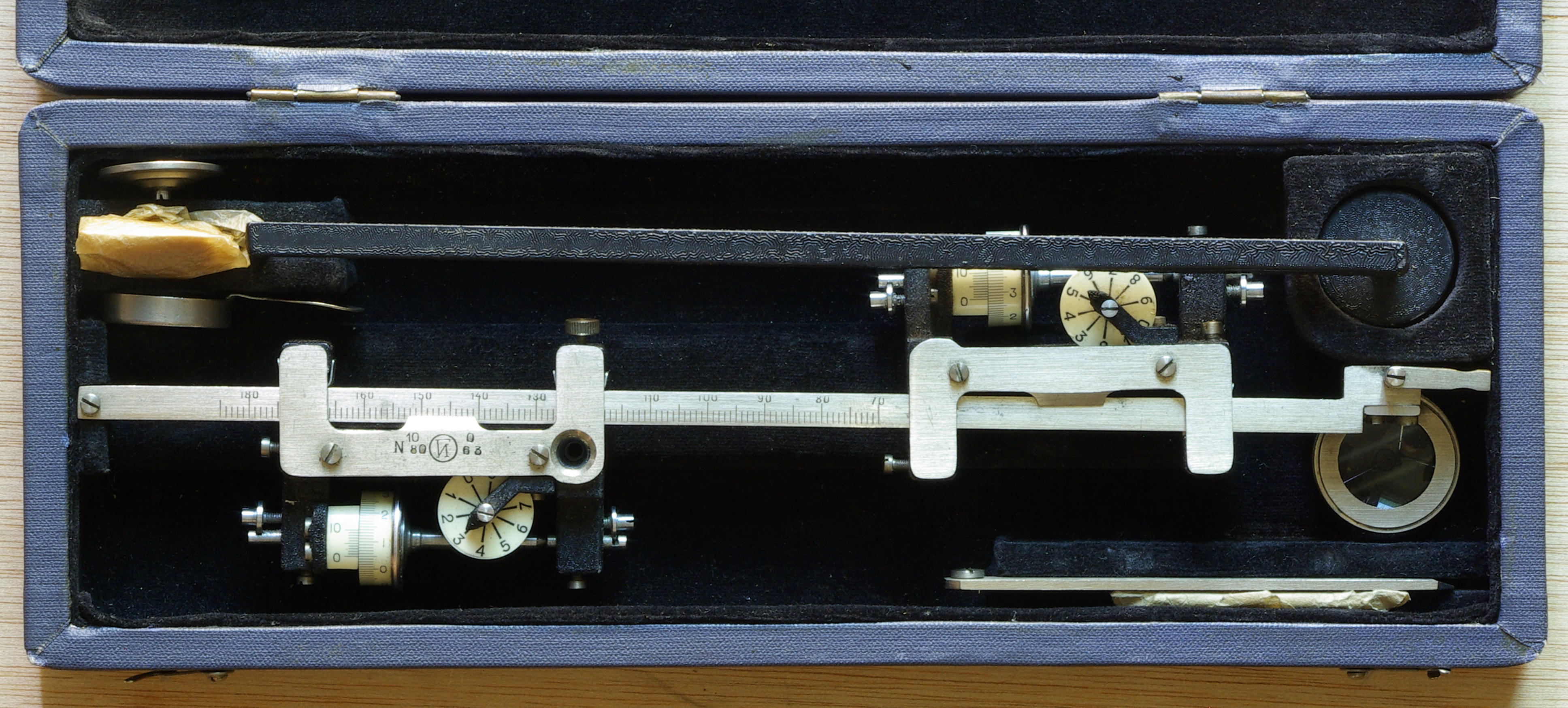

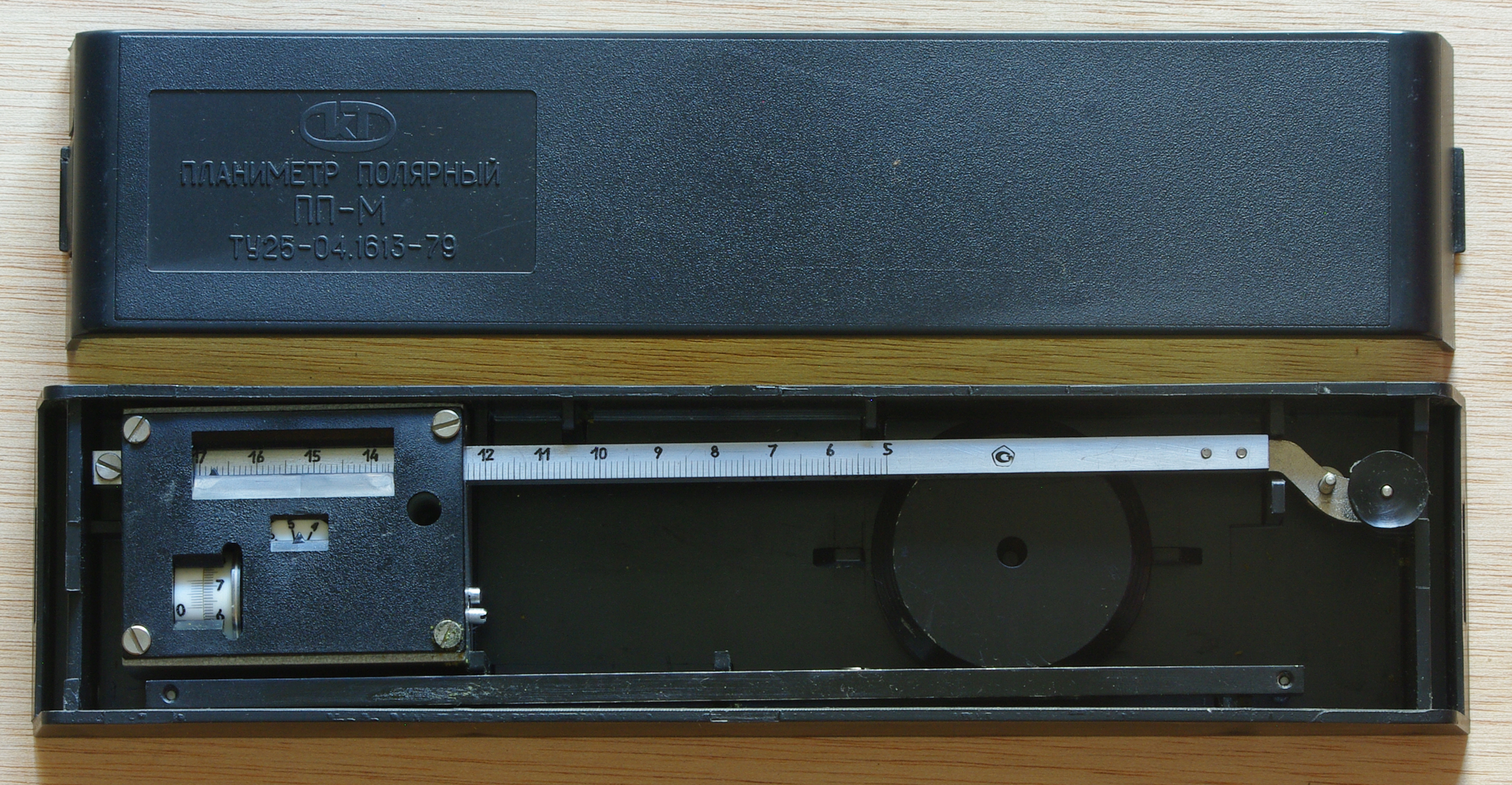

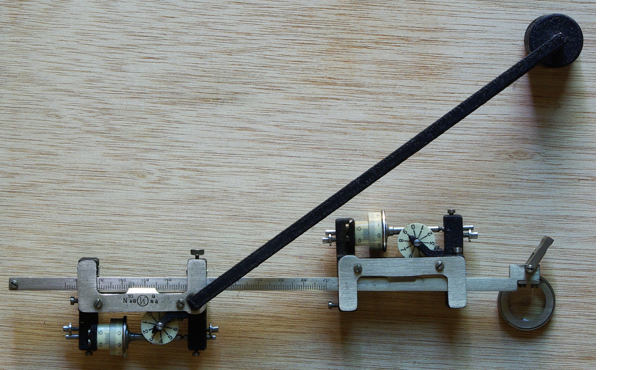

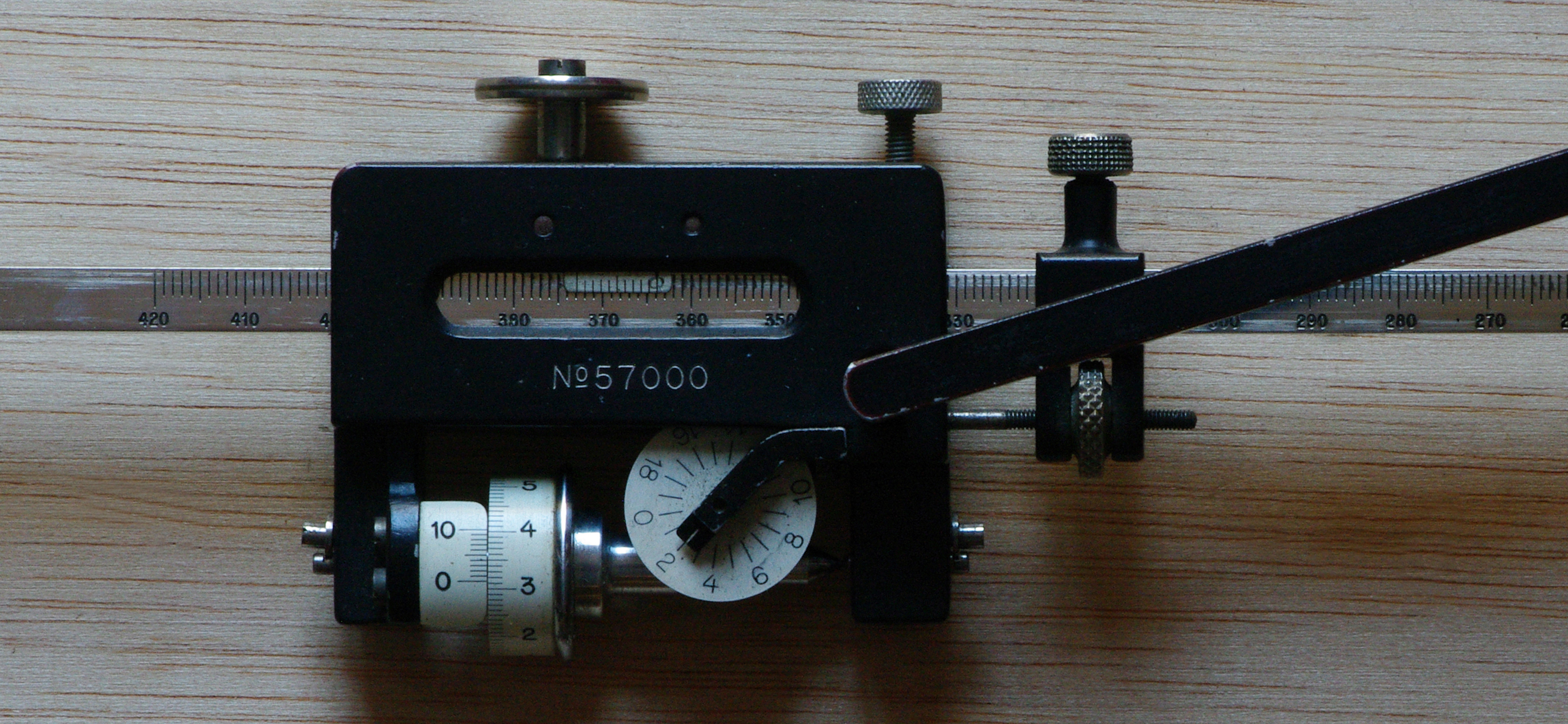

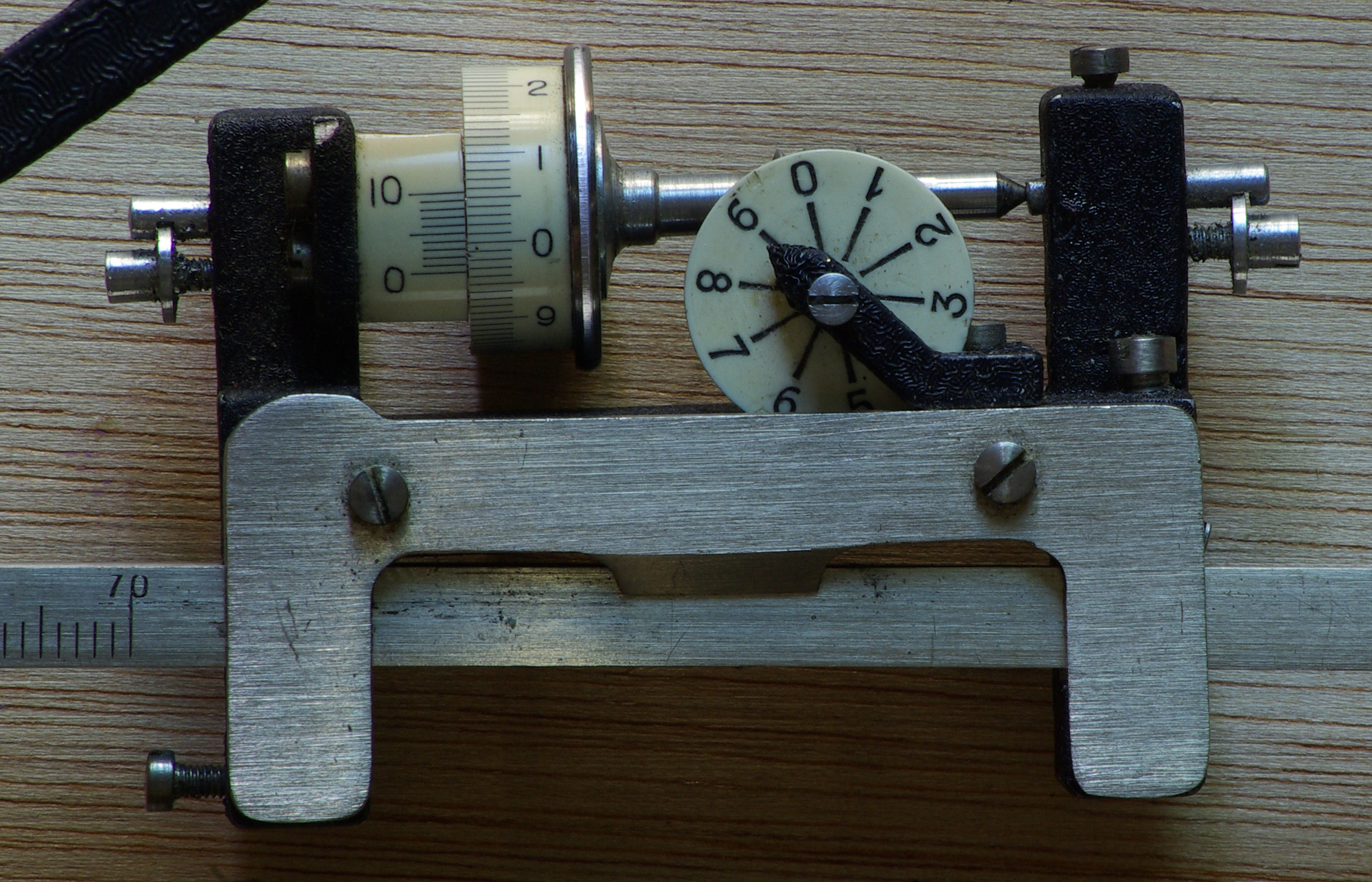

PLANIMETRO RUSO DE ESCALA VARIABLE CON DOBLE CARRO

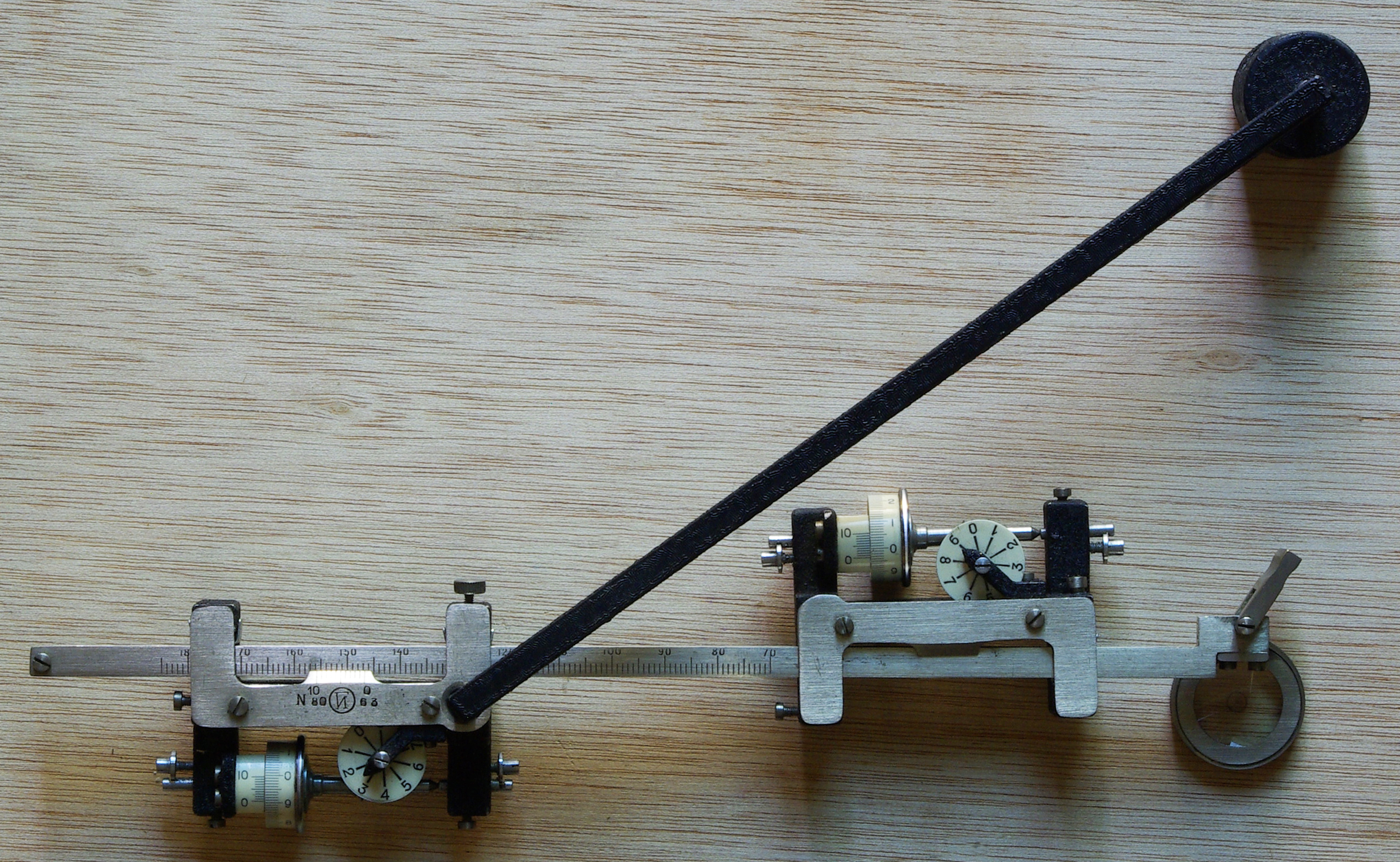

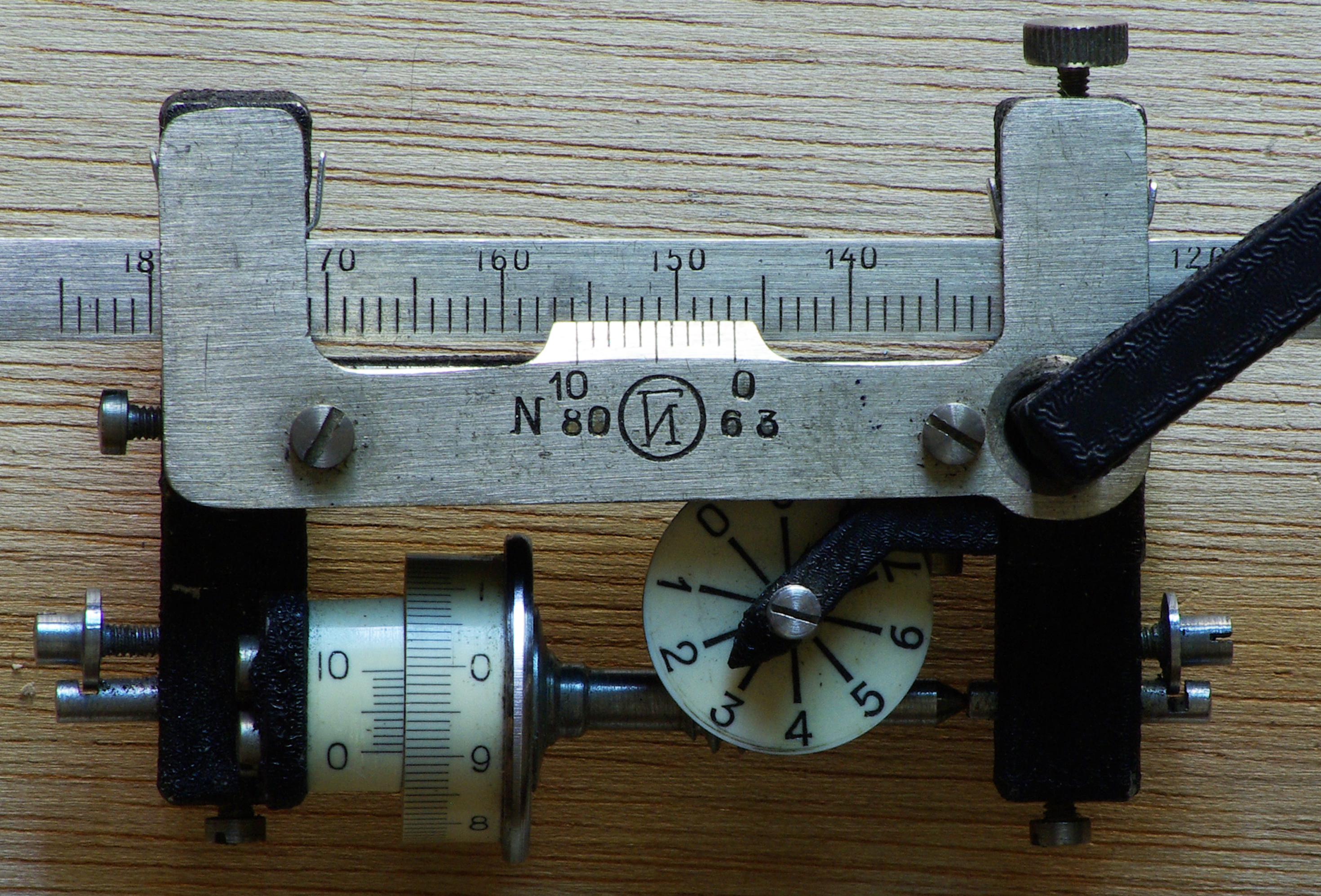

RUSO CARRO 1RUSO CARRO2CARRO 1CARRO 2

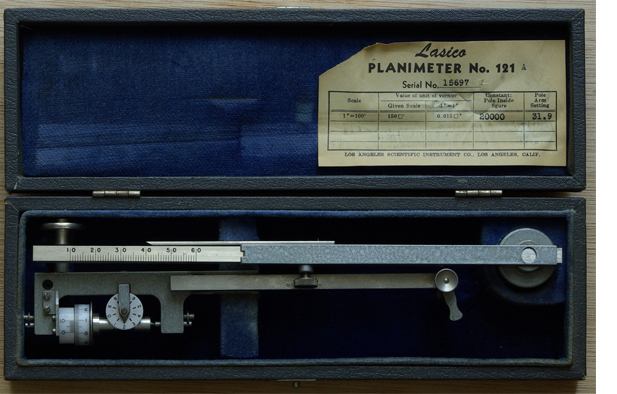

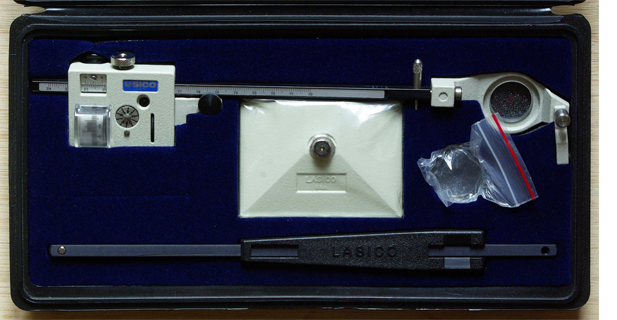

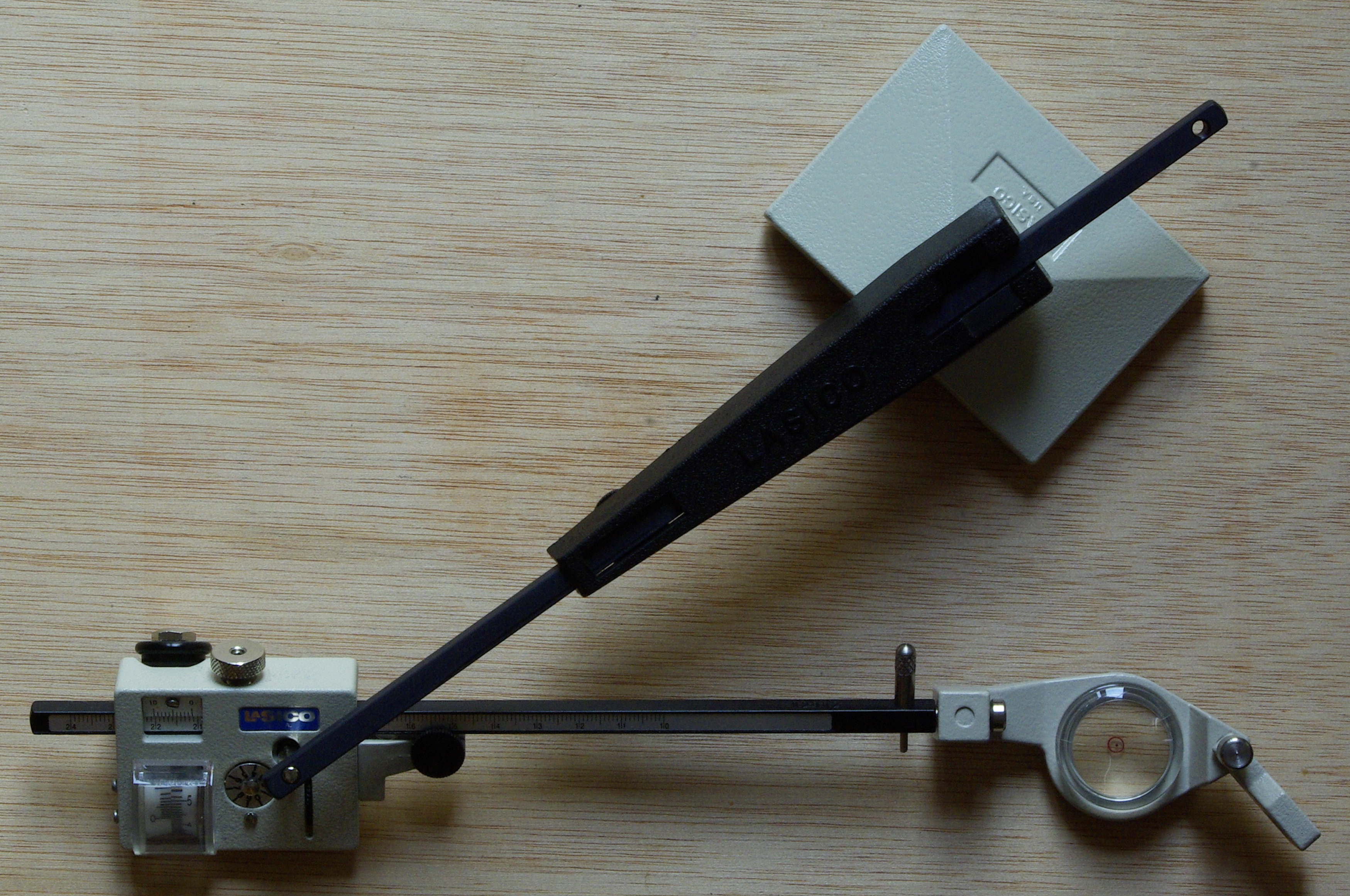

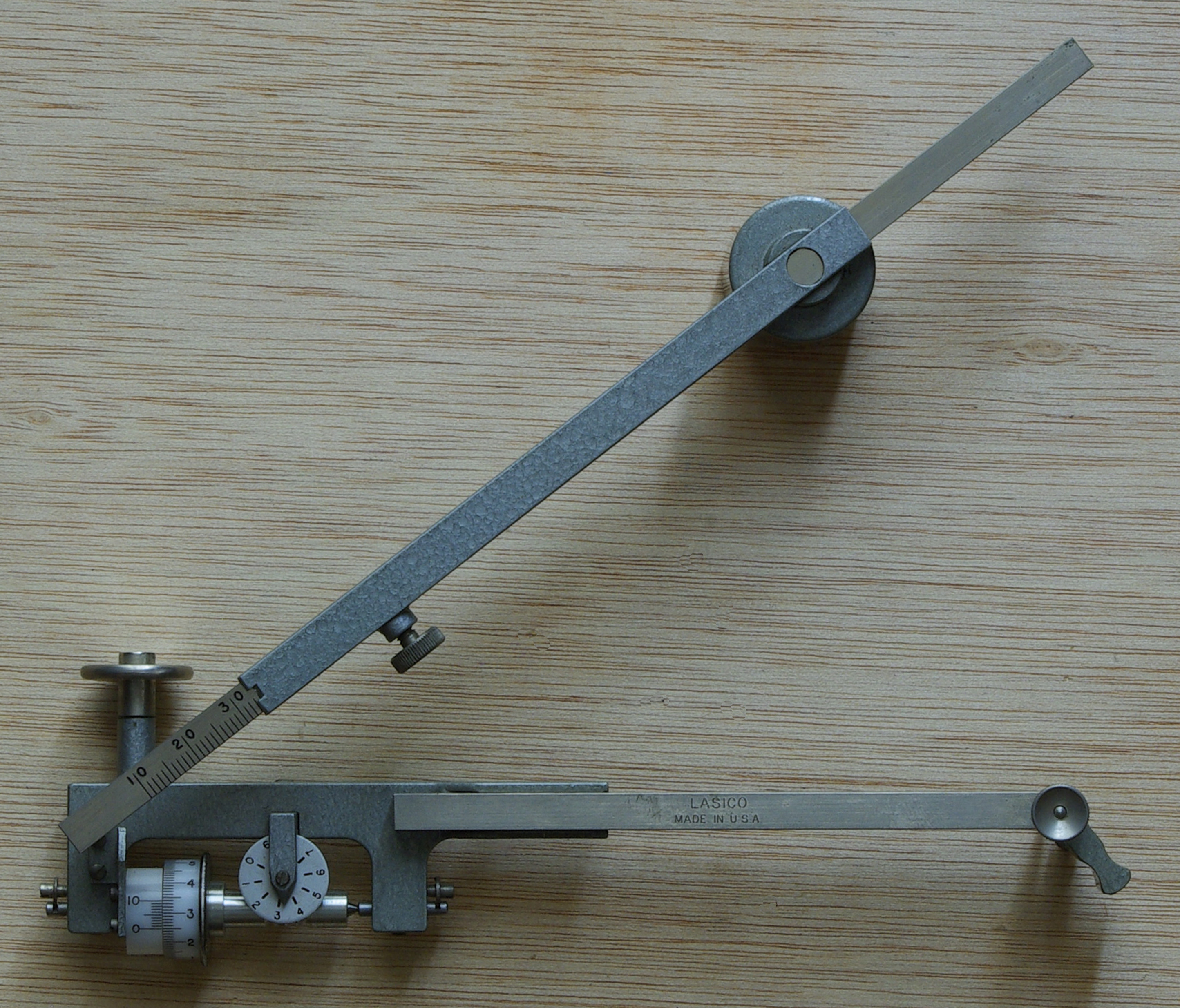

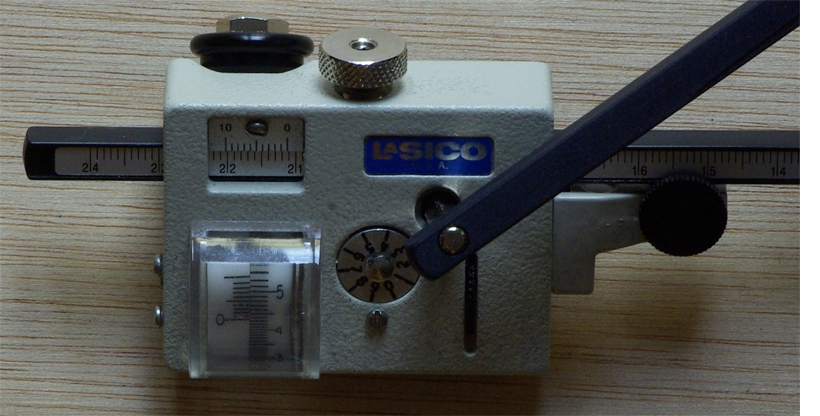

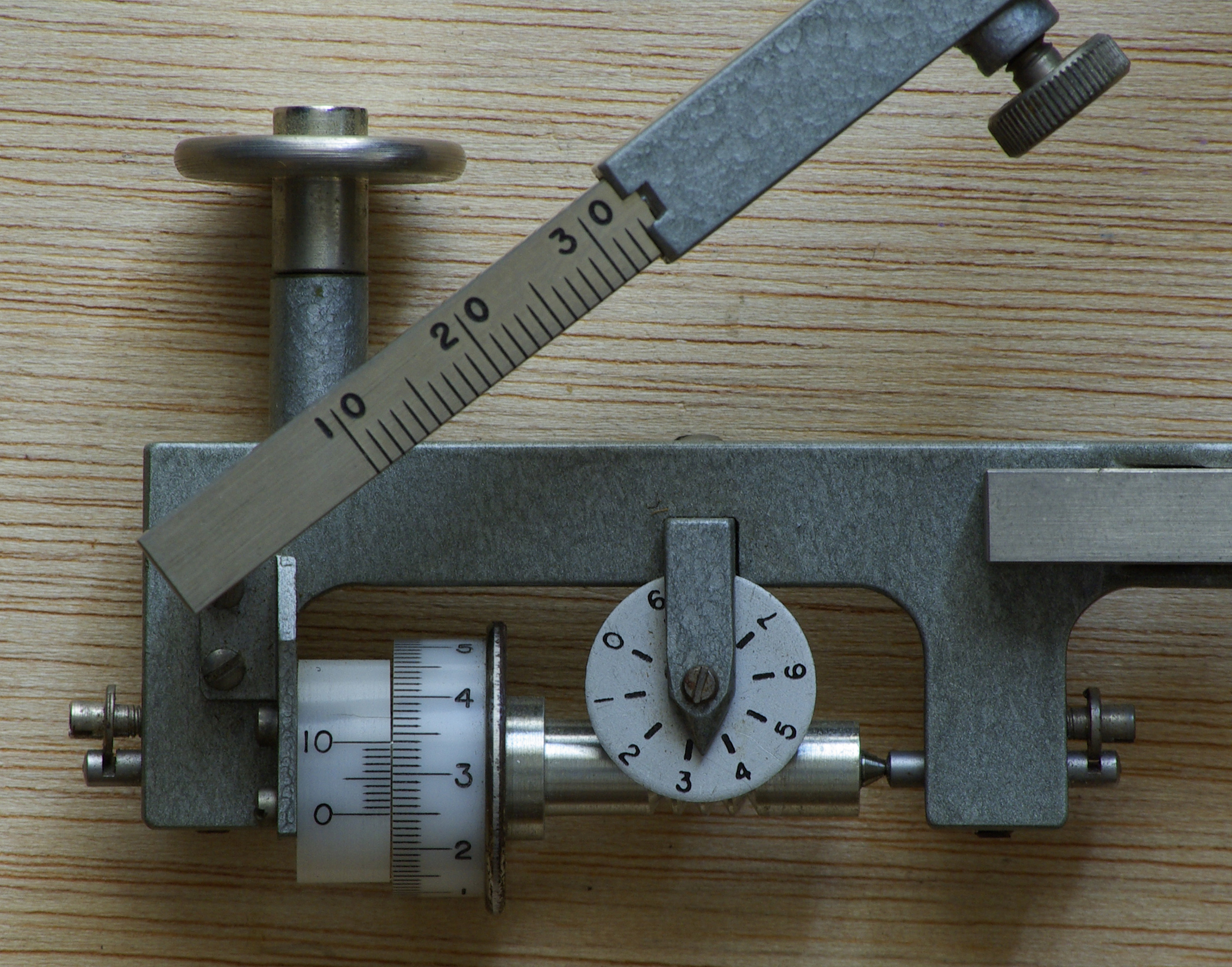

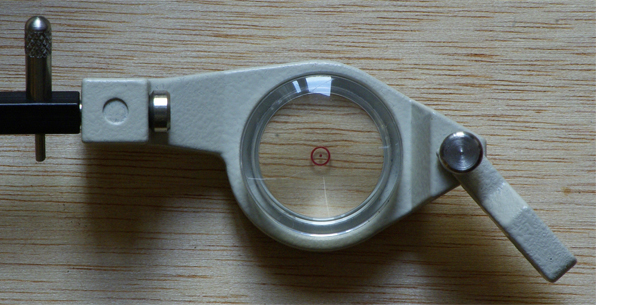

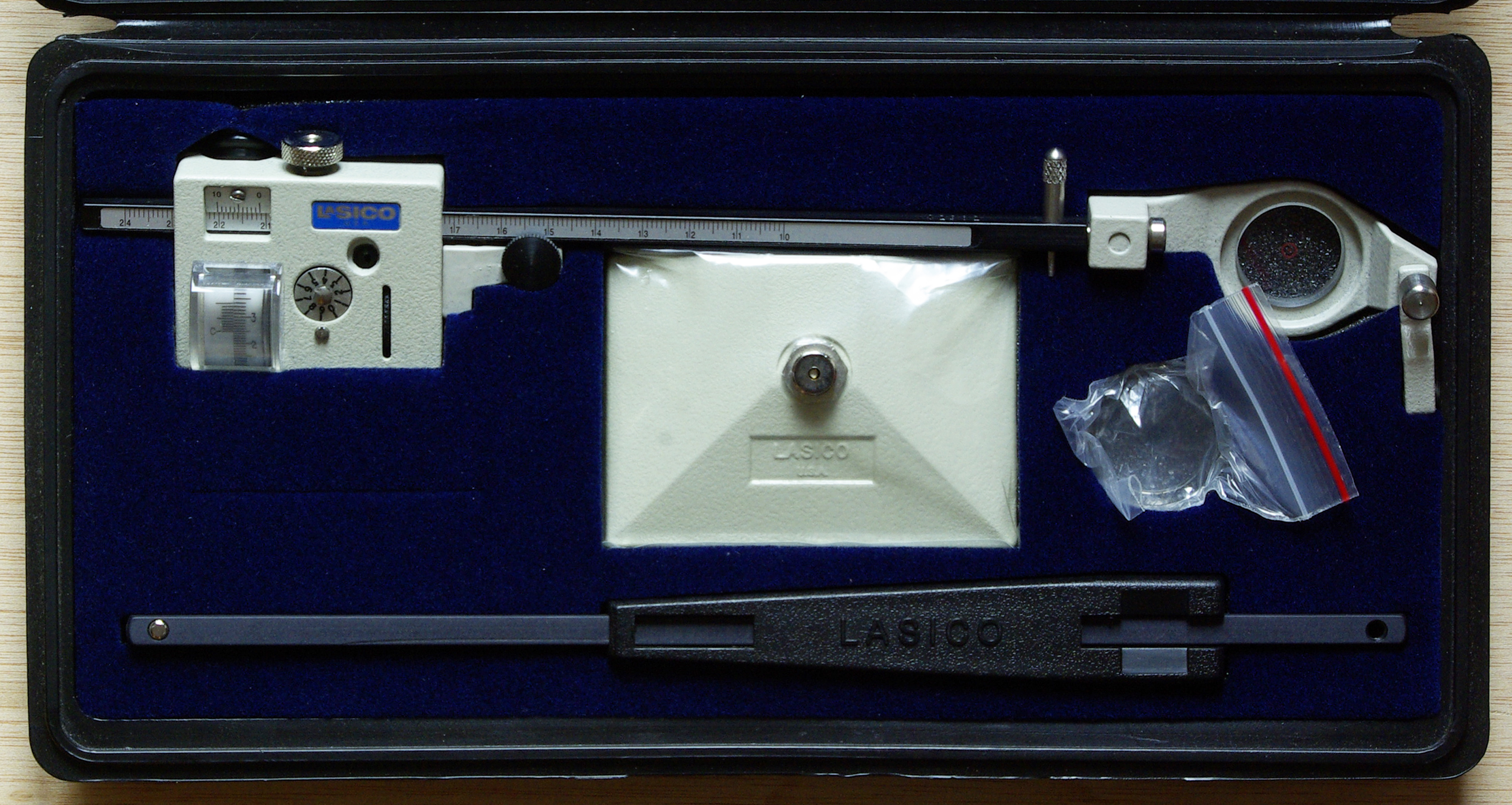

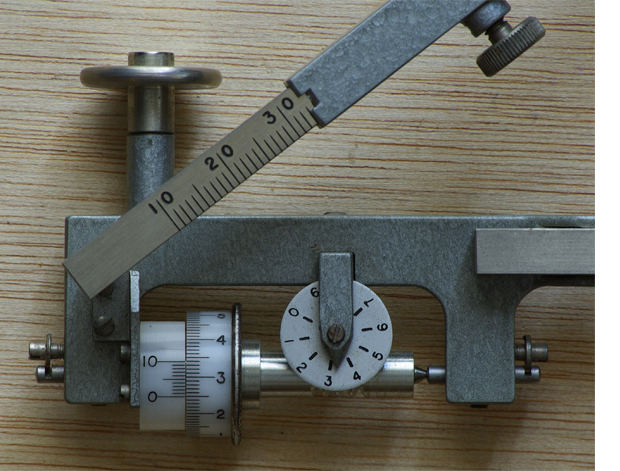

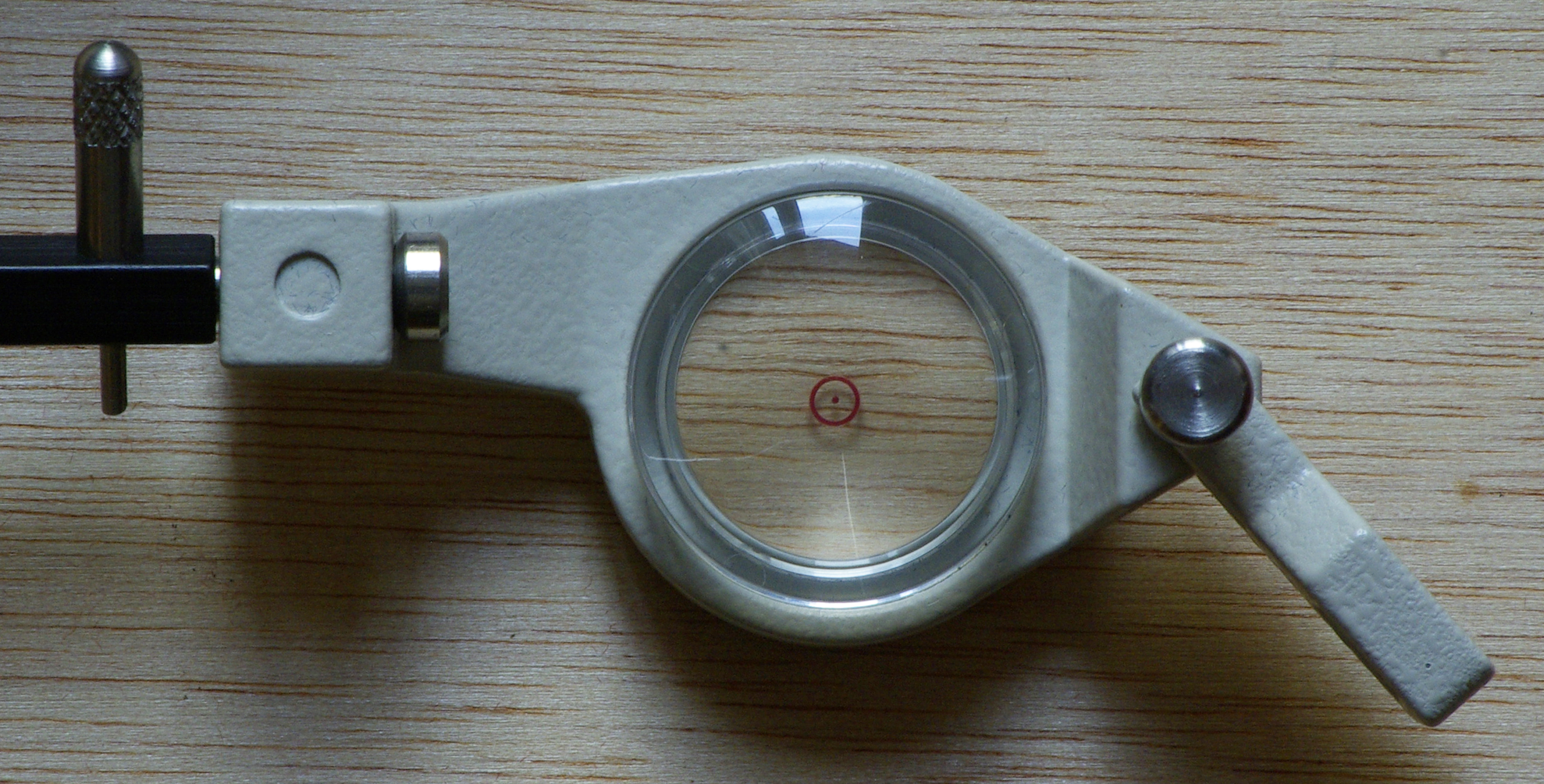

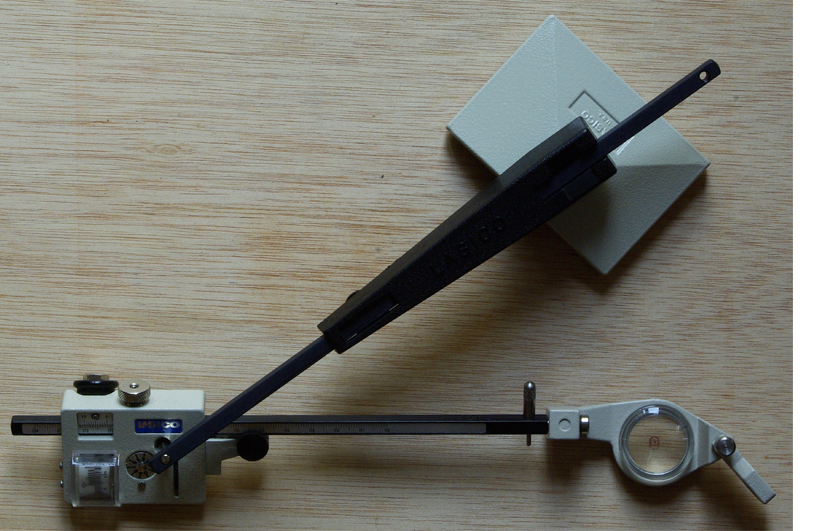

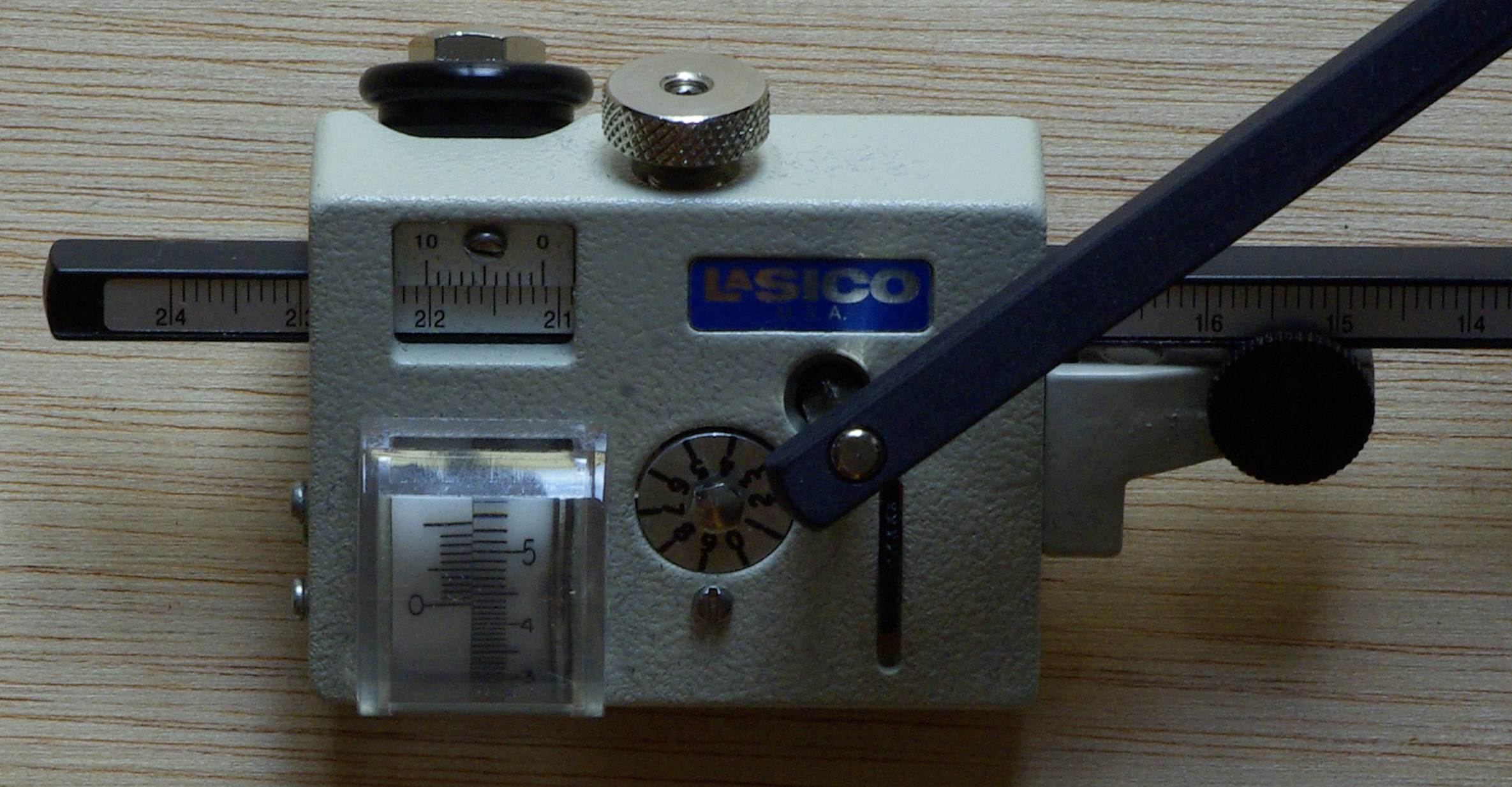

PLANIMETRO LASICO DE ESCALA VARIABLE

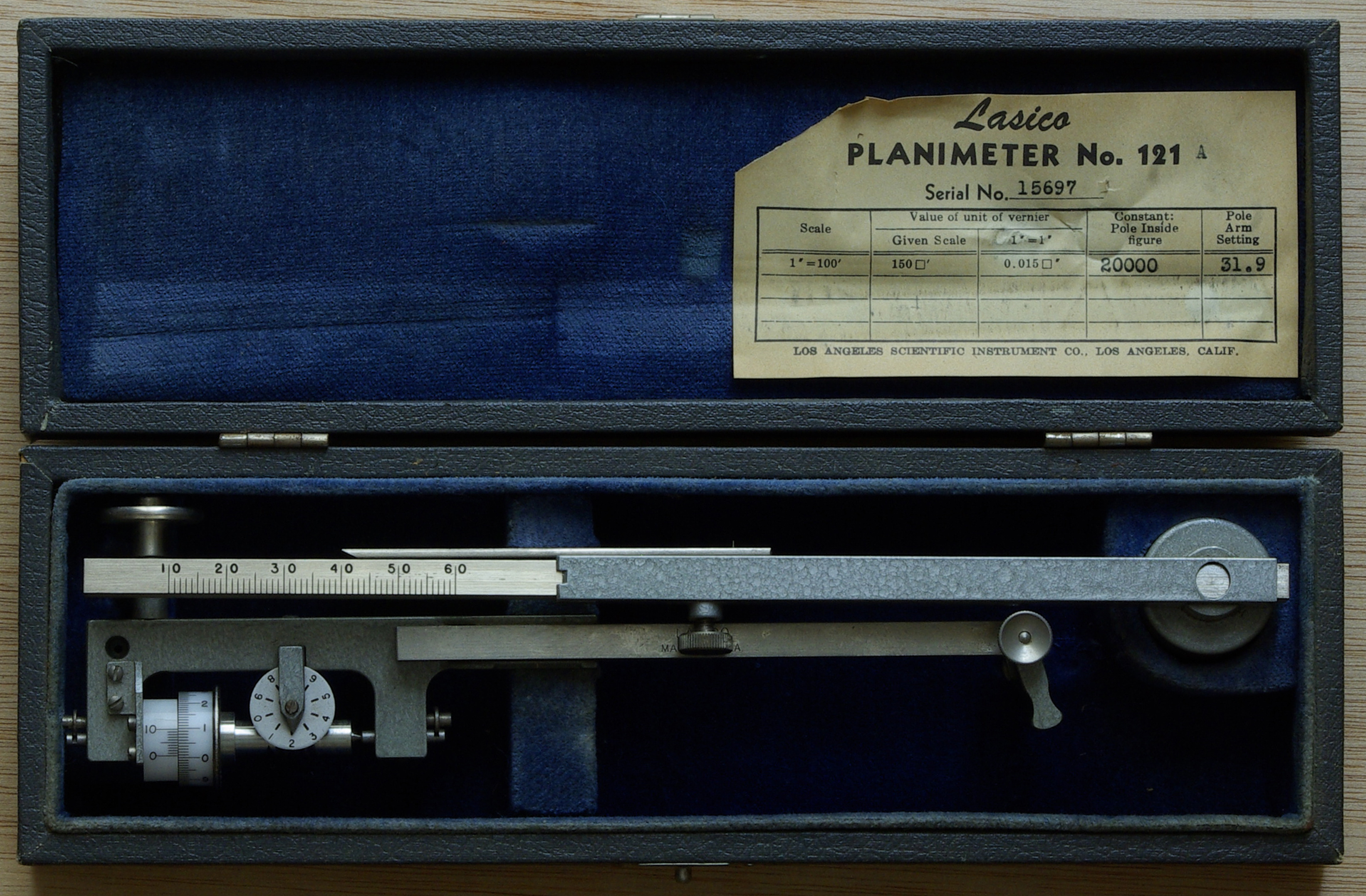

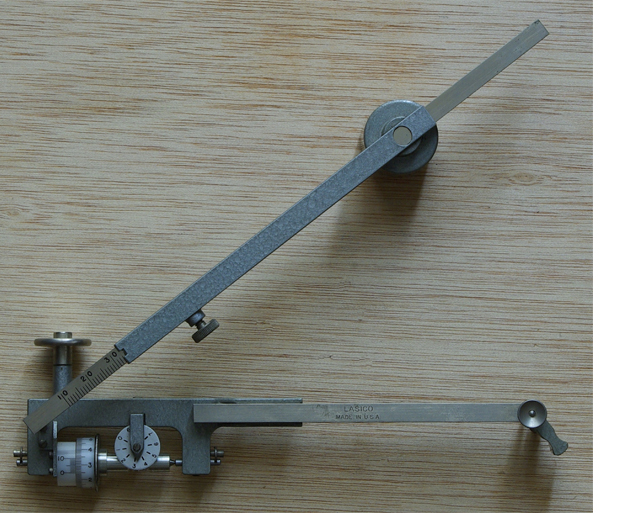

LASICO 121LASICO 121 1LASICO 121 2

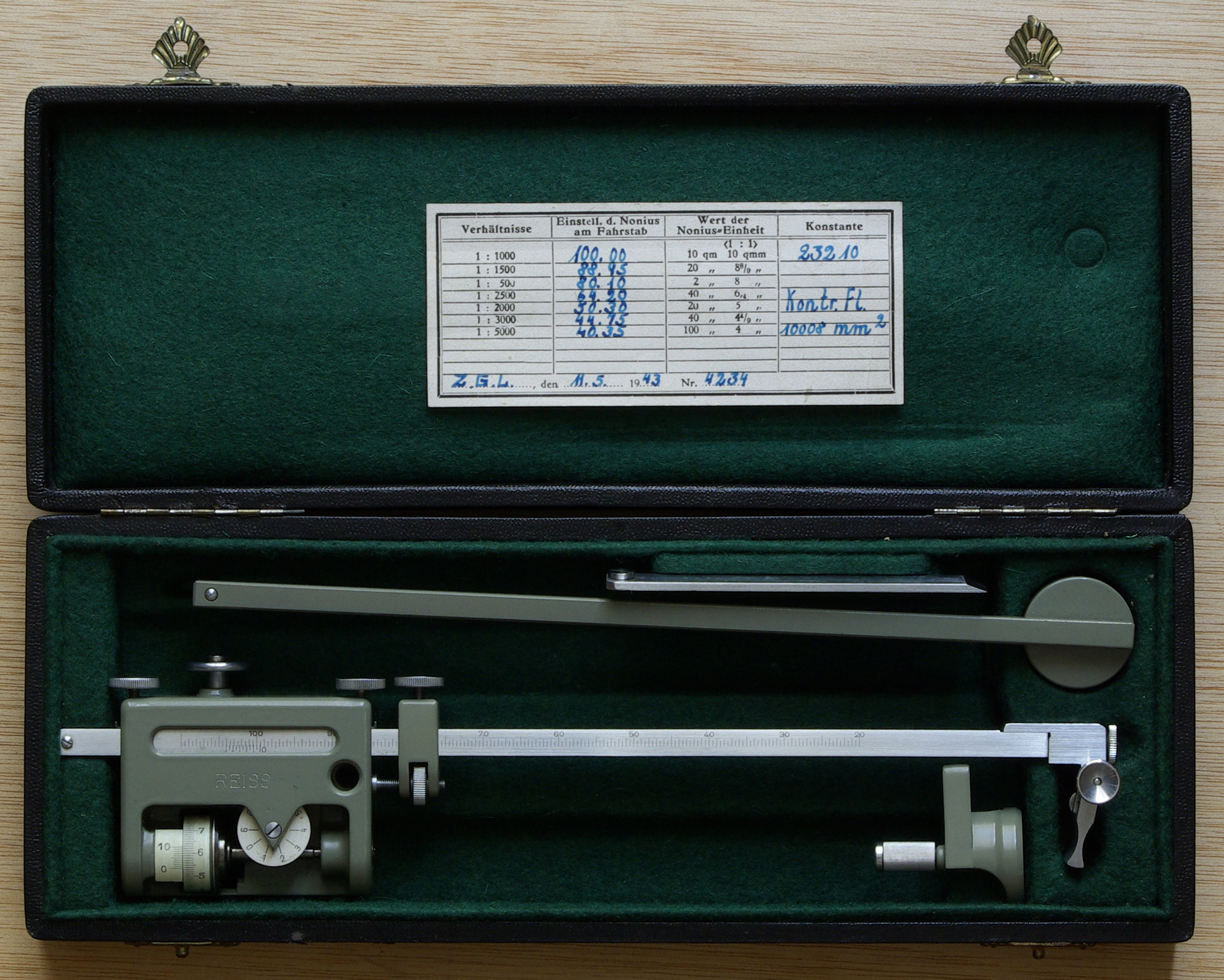

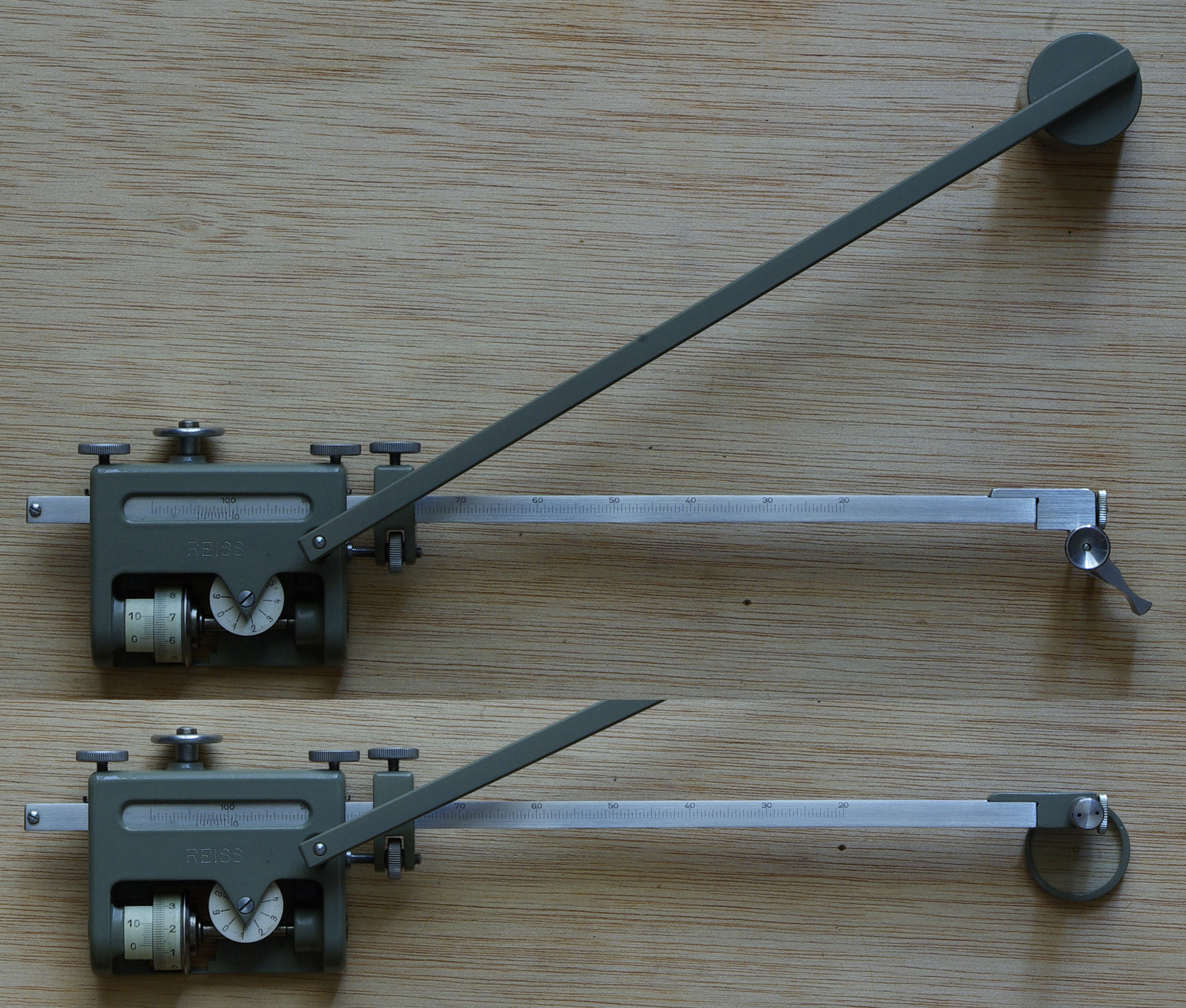

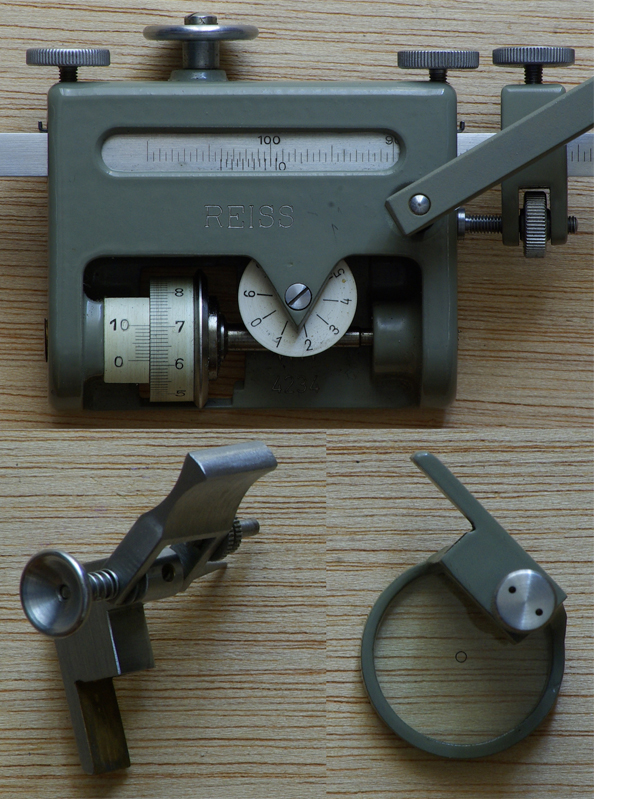

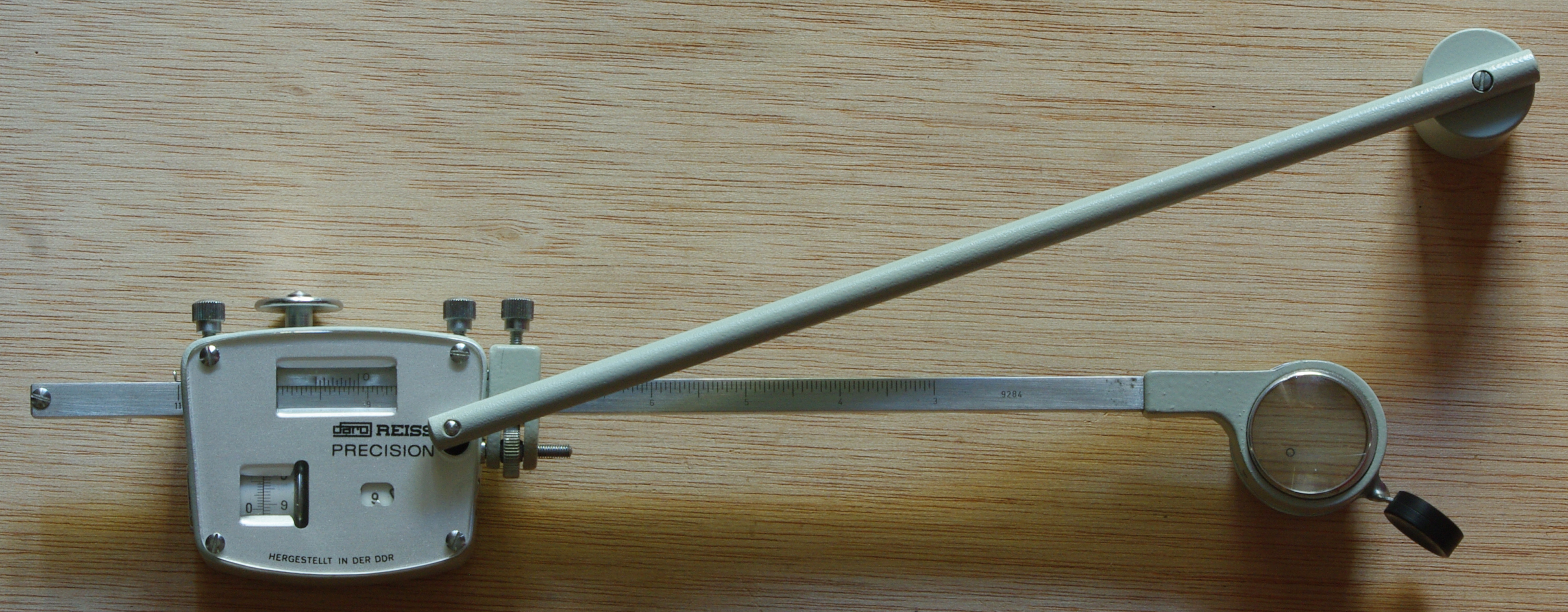

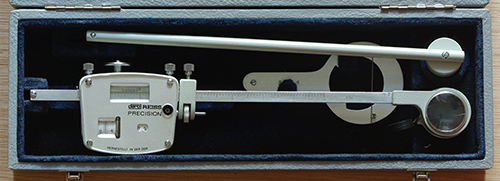

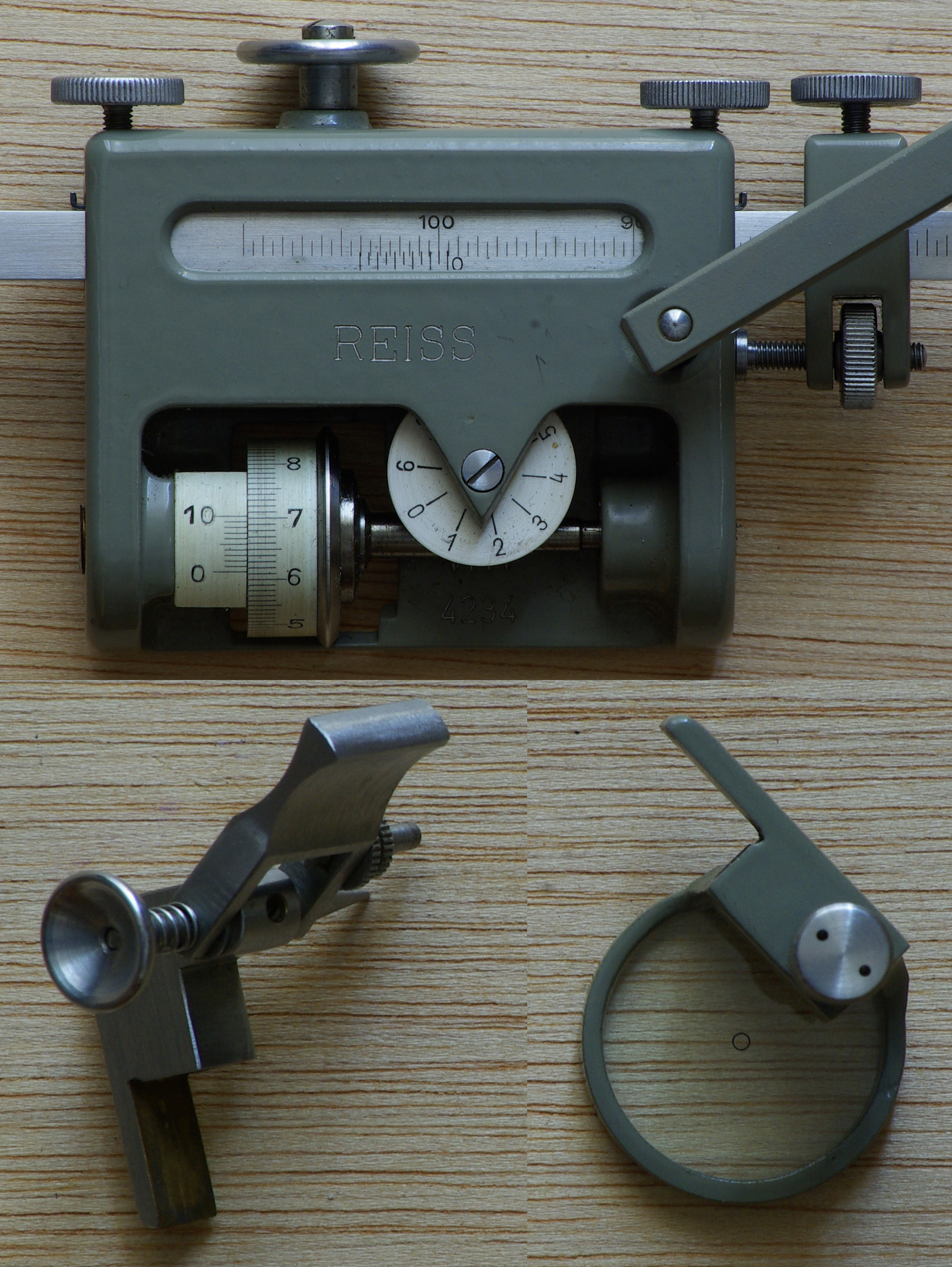

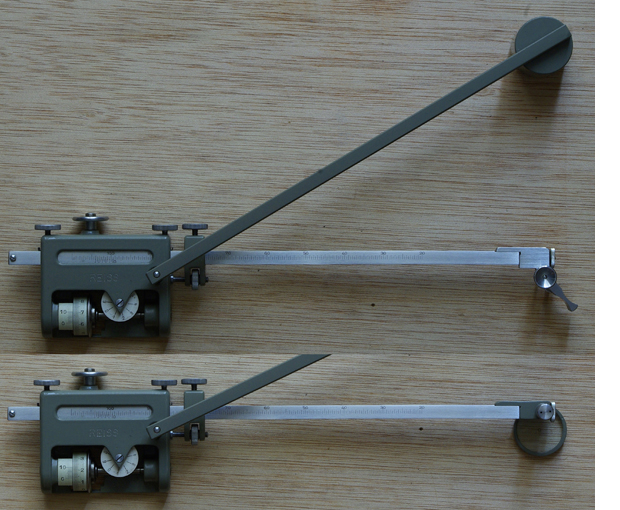

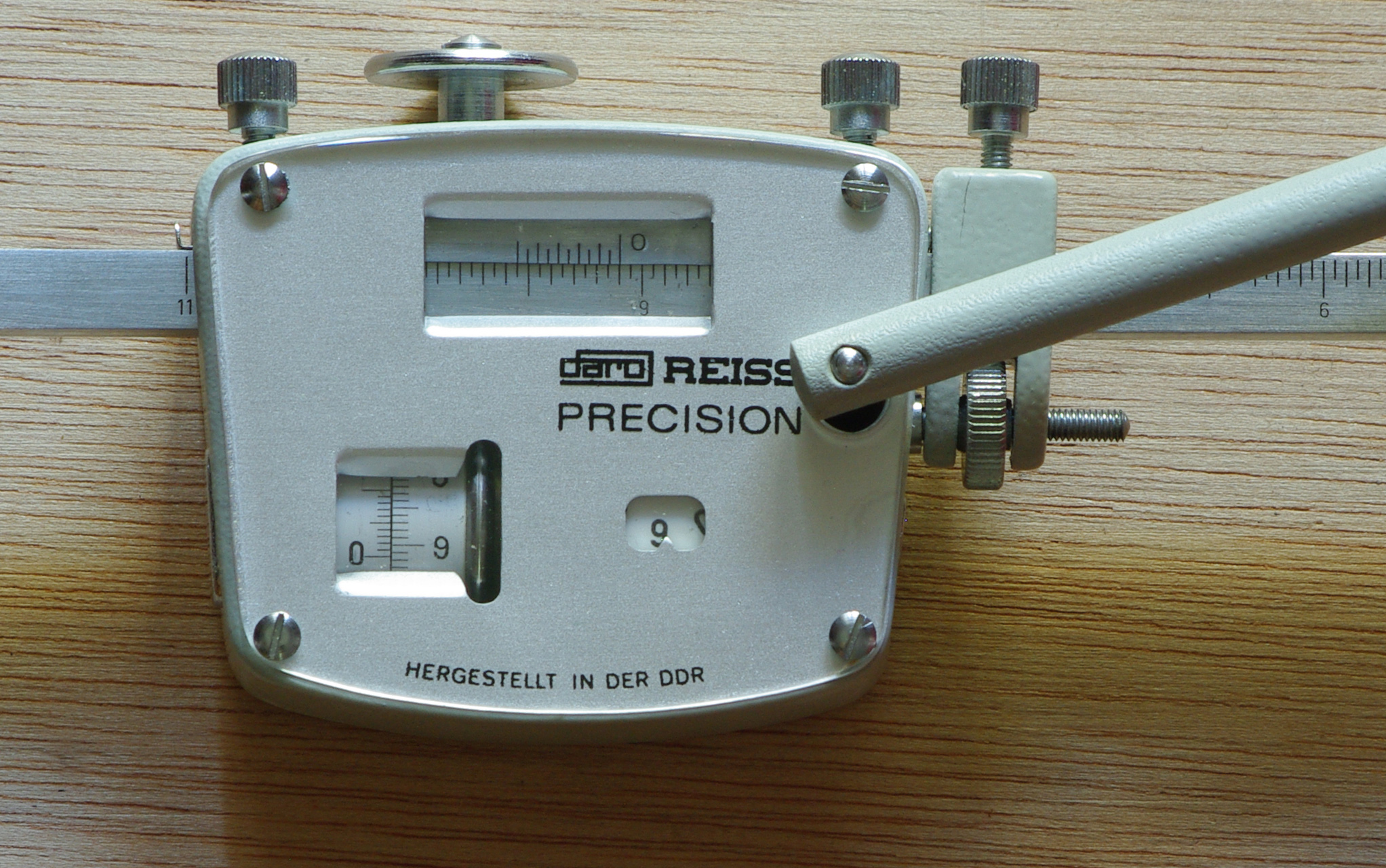

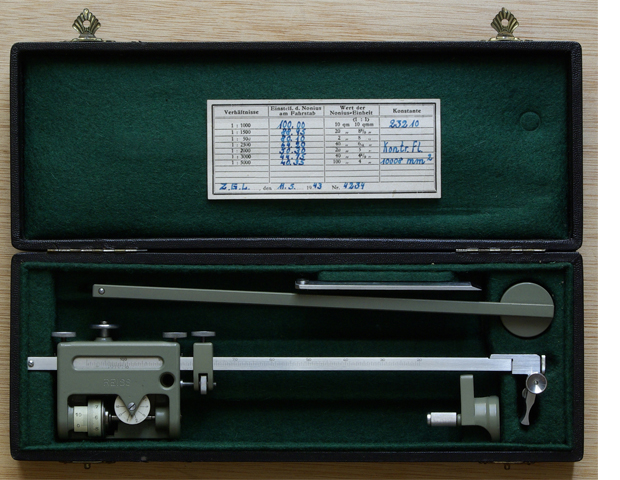

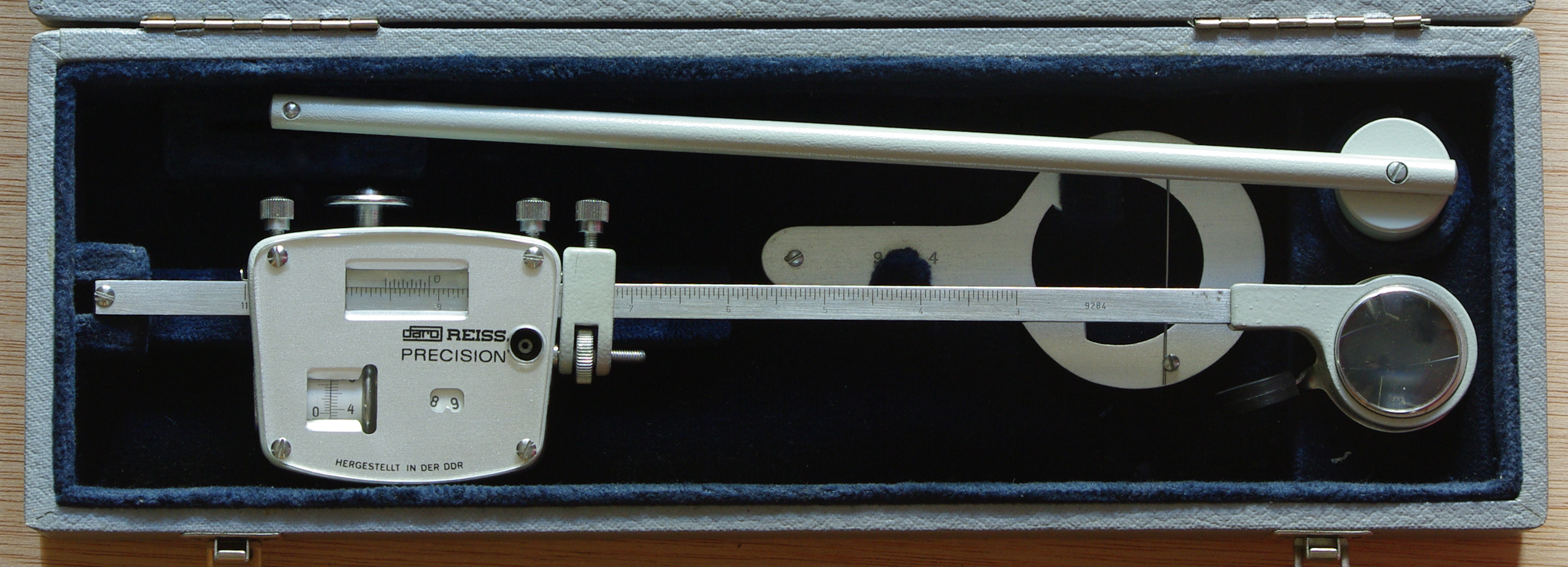

PLANIMETRO REISS DE ESCALA VARIABLE


REISS 1REISS 2REISS 3

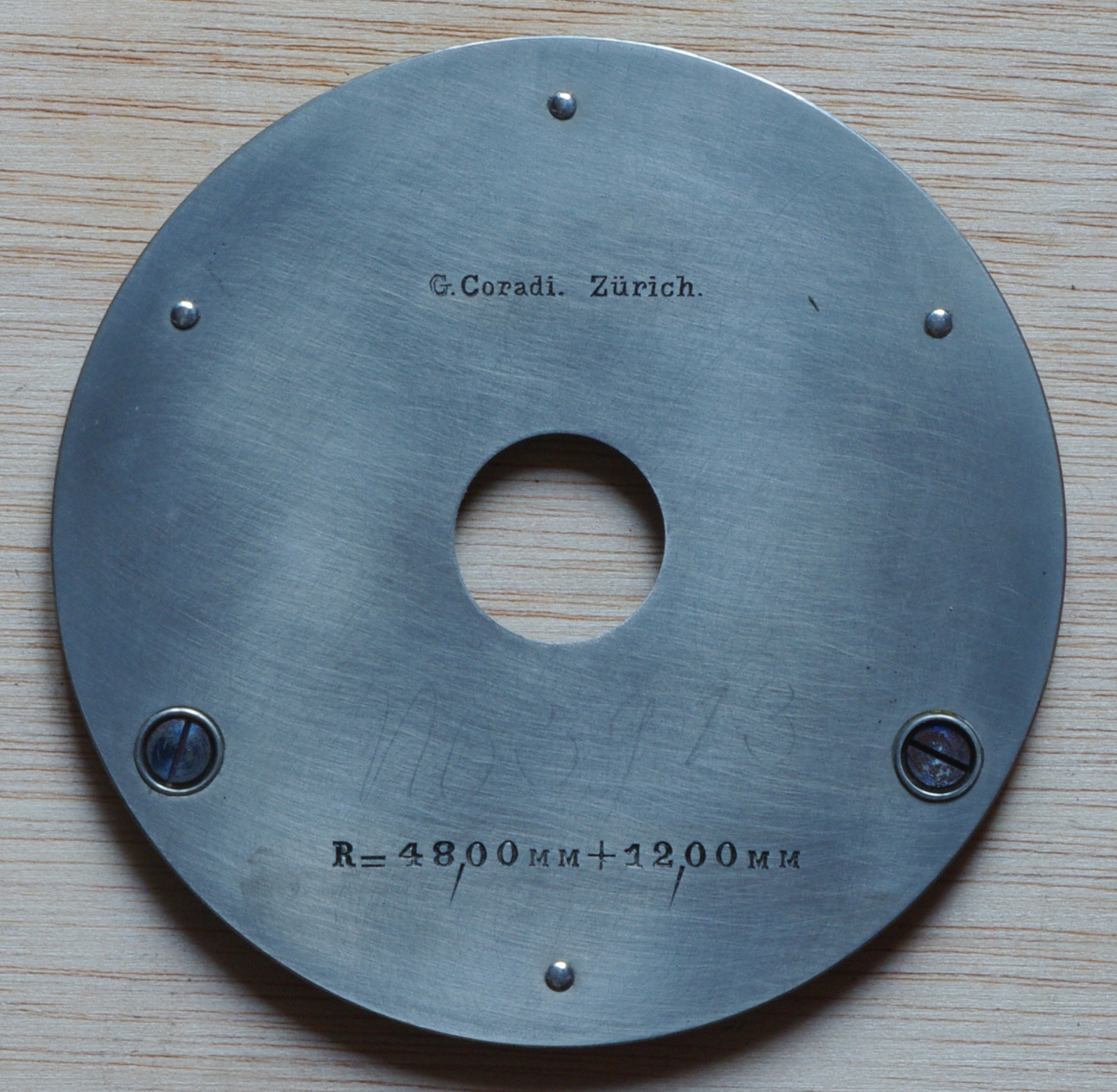

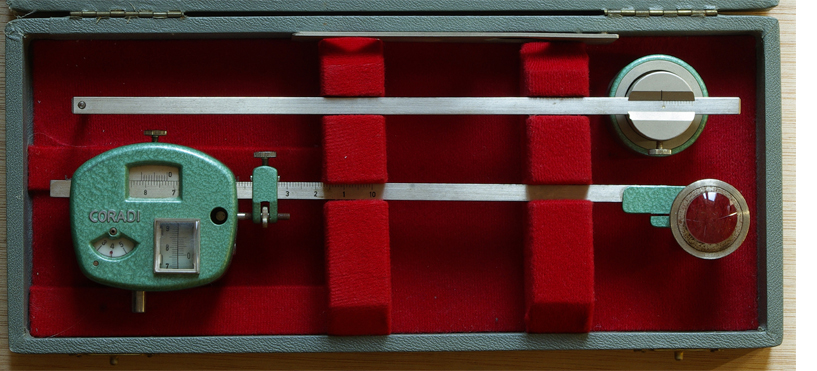

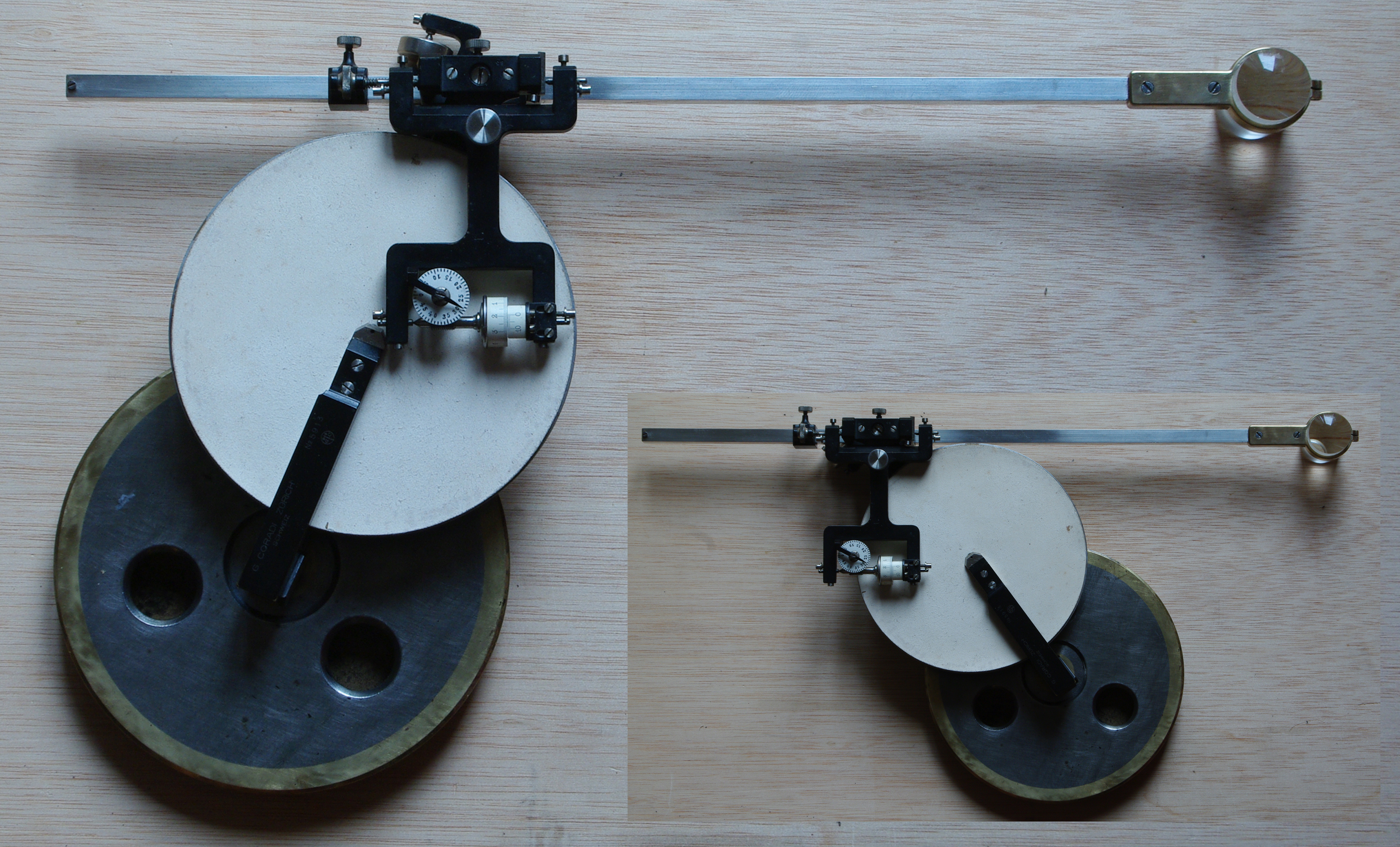

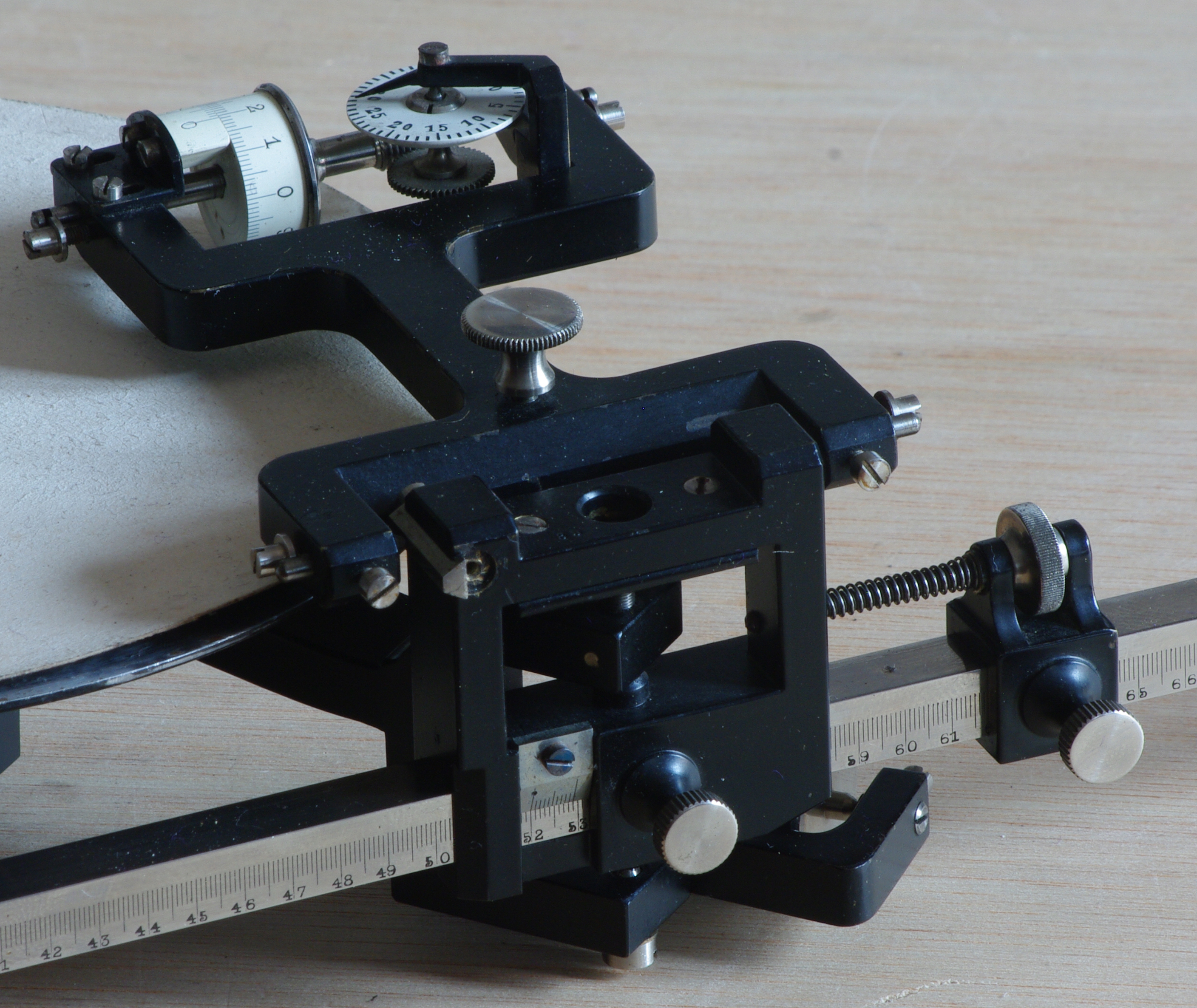

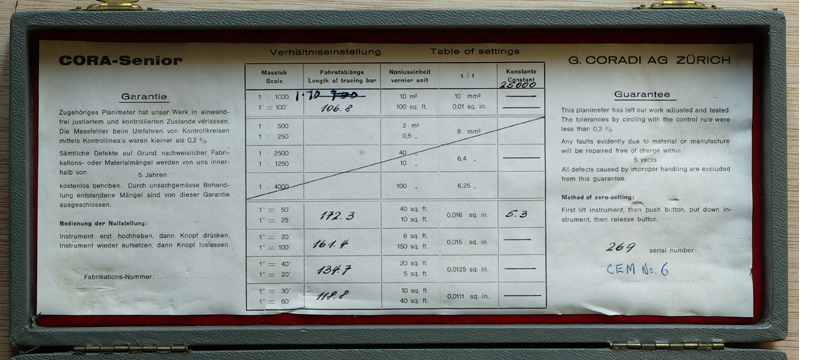

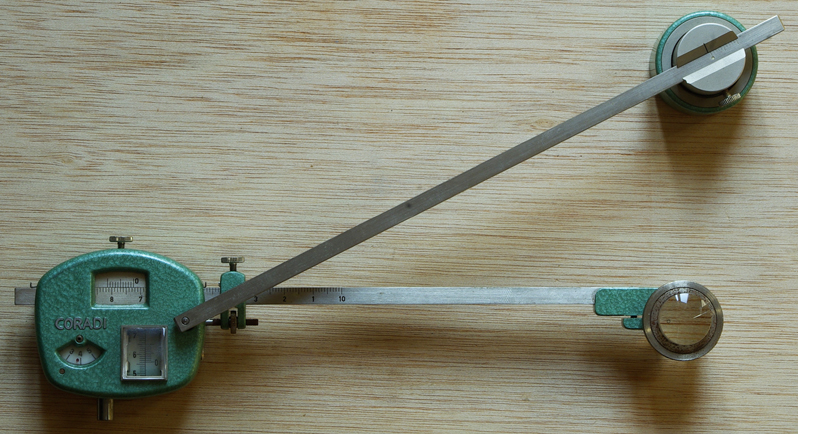

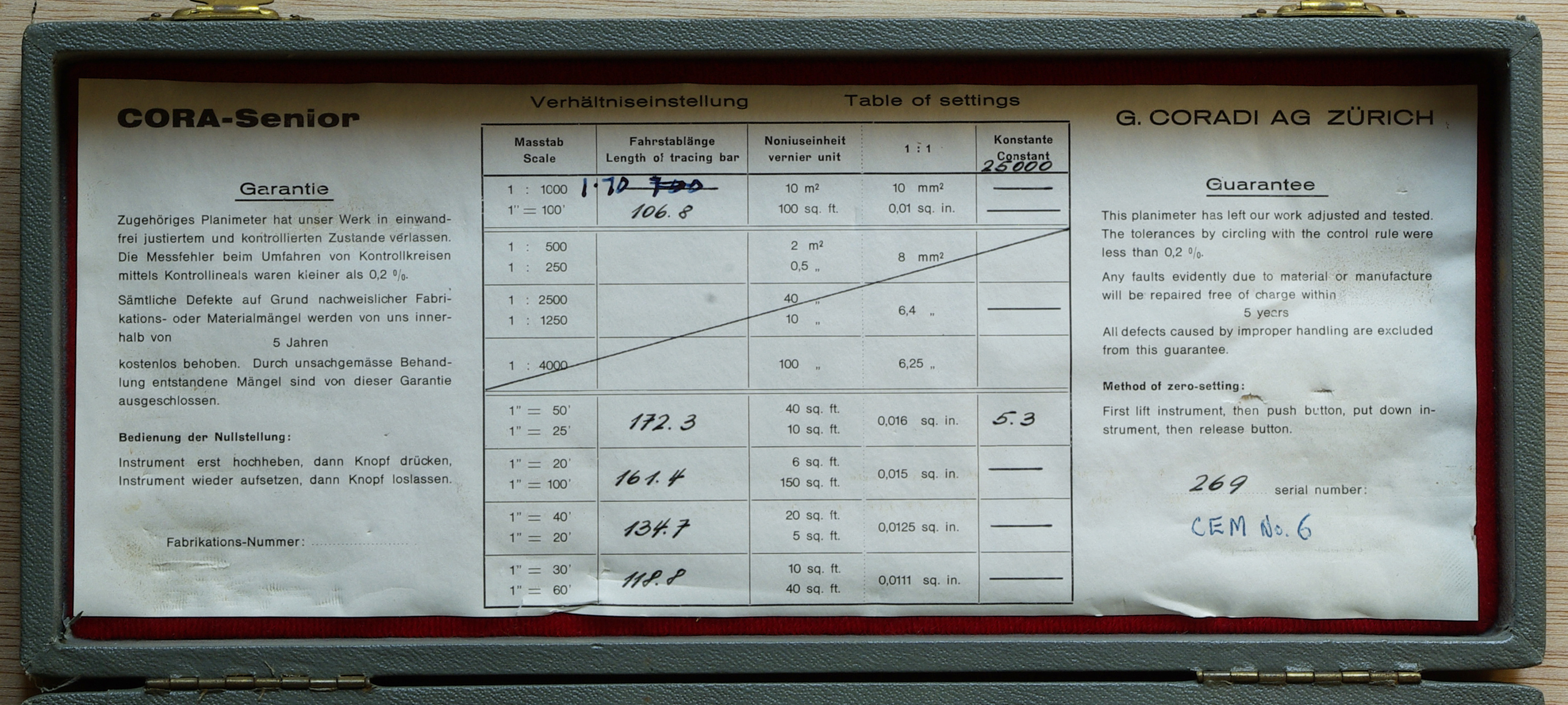

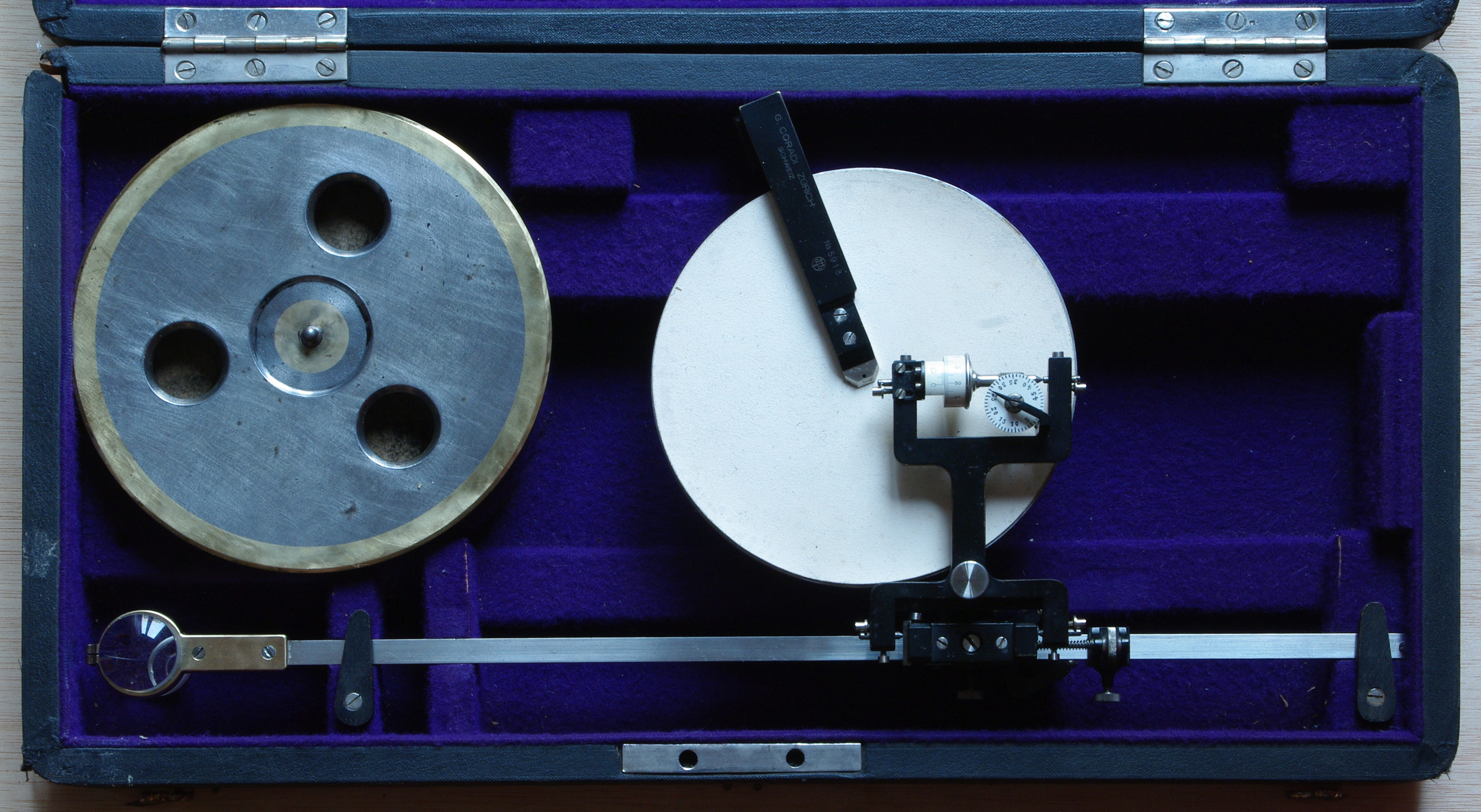

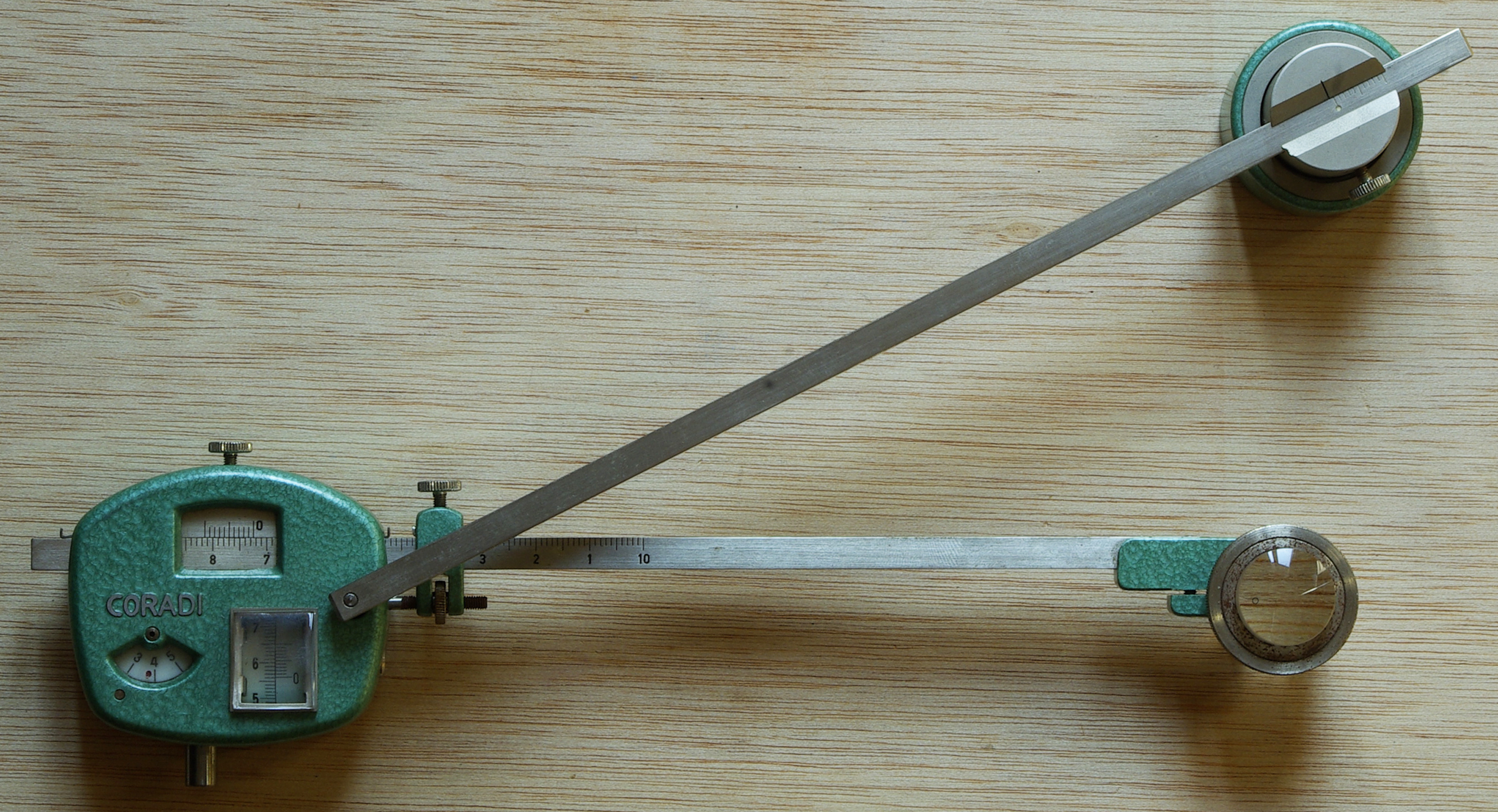

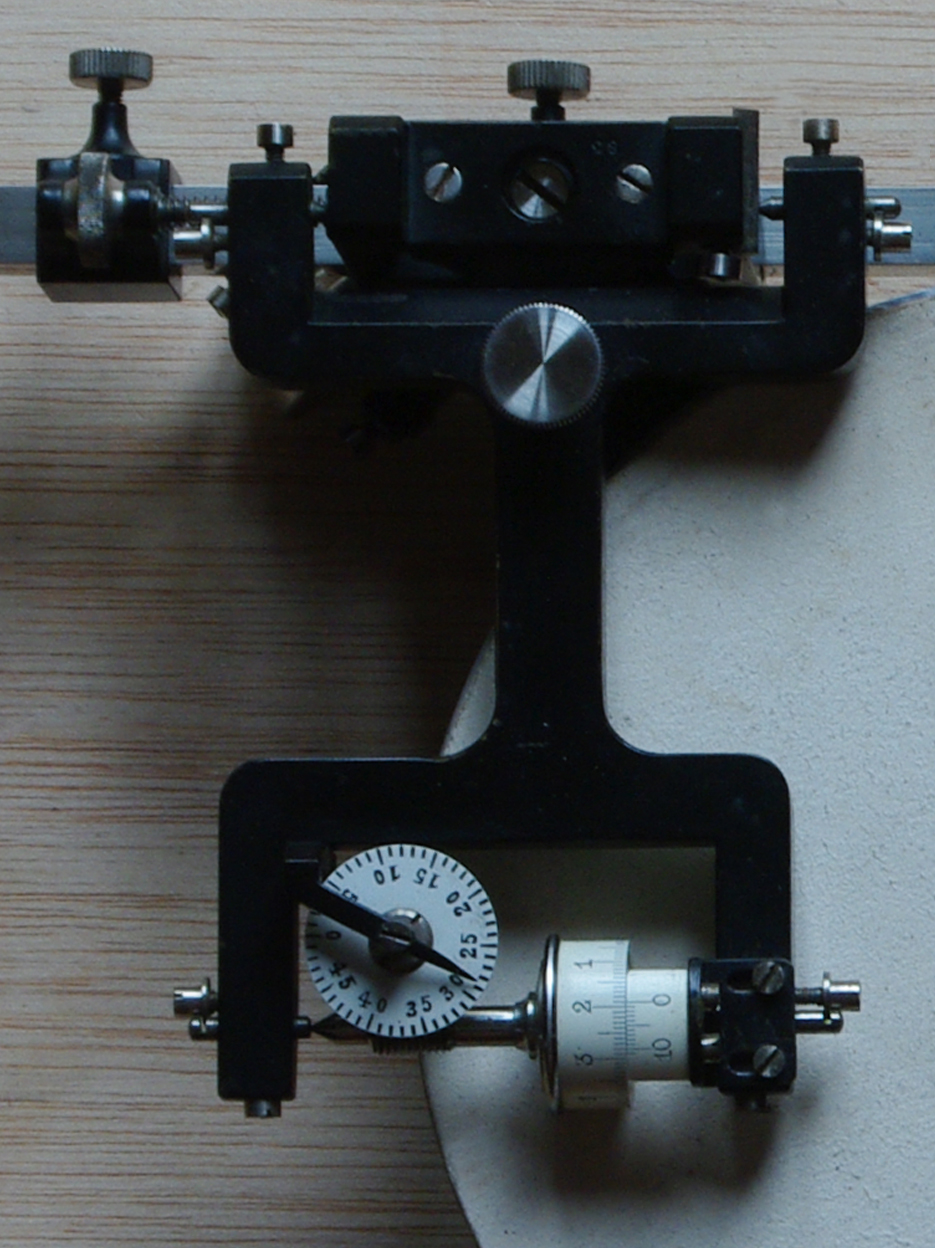

PLANIMETRO CORADI DE ESCALA VARIABLE

CORADI 1
CORADI 2CORADI 3

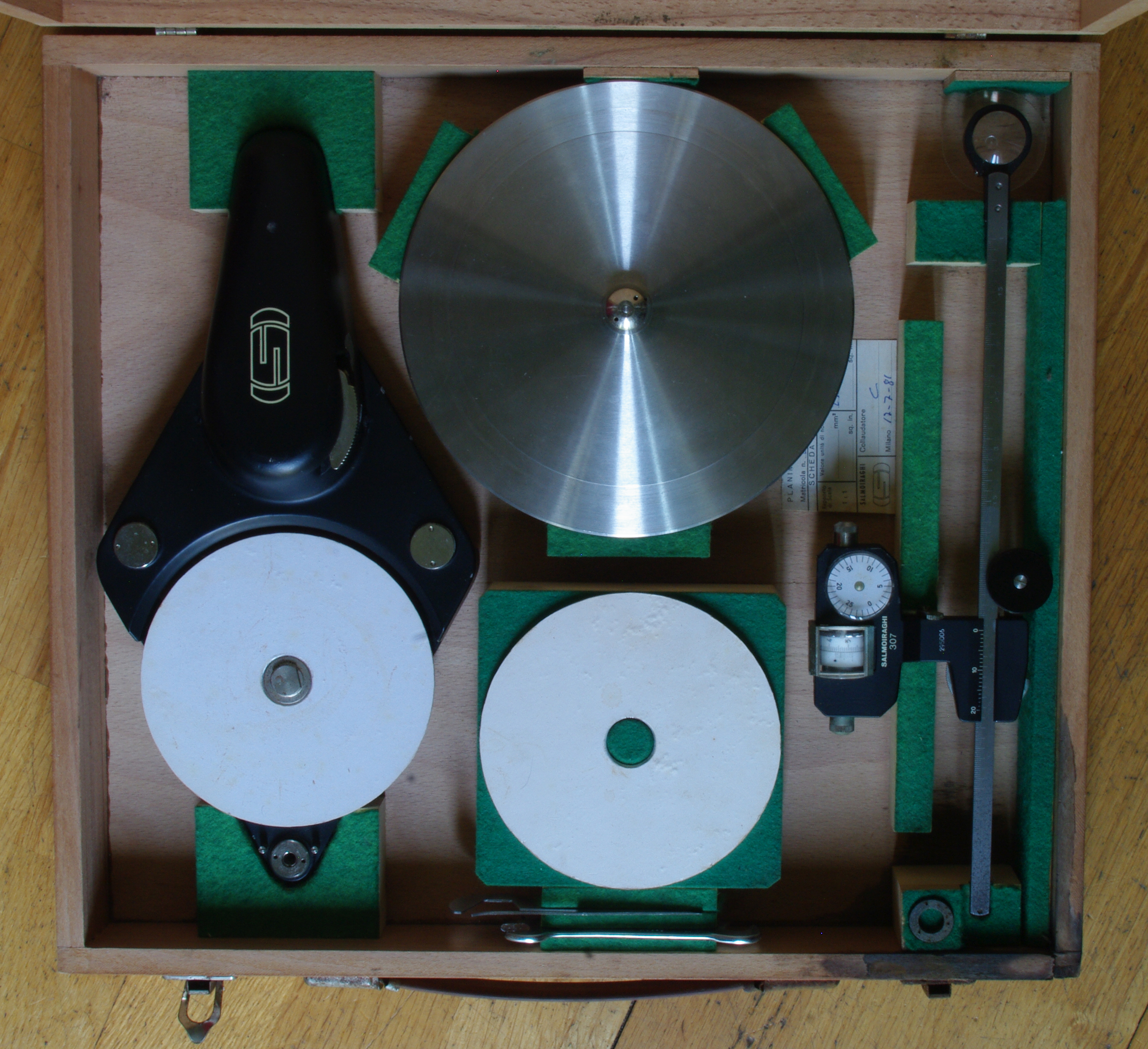

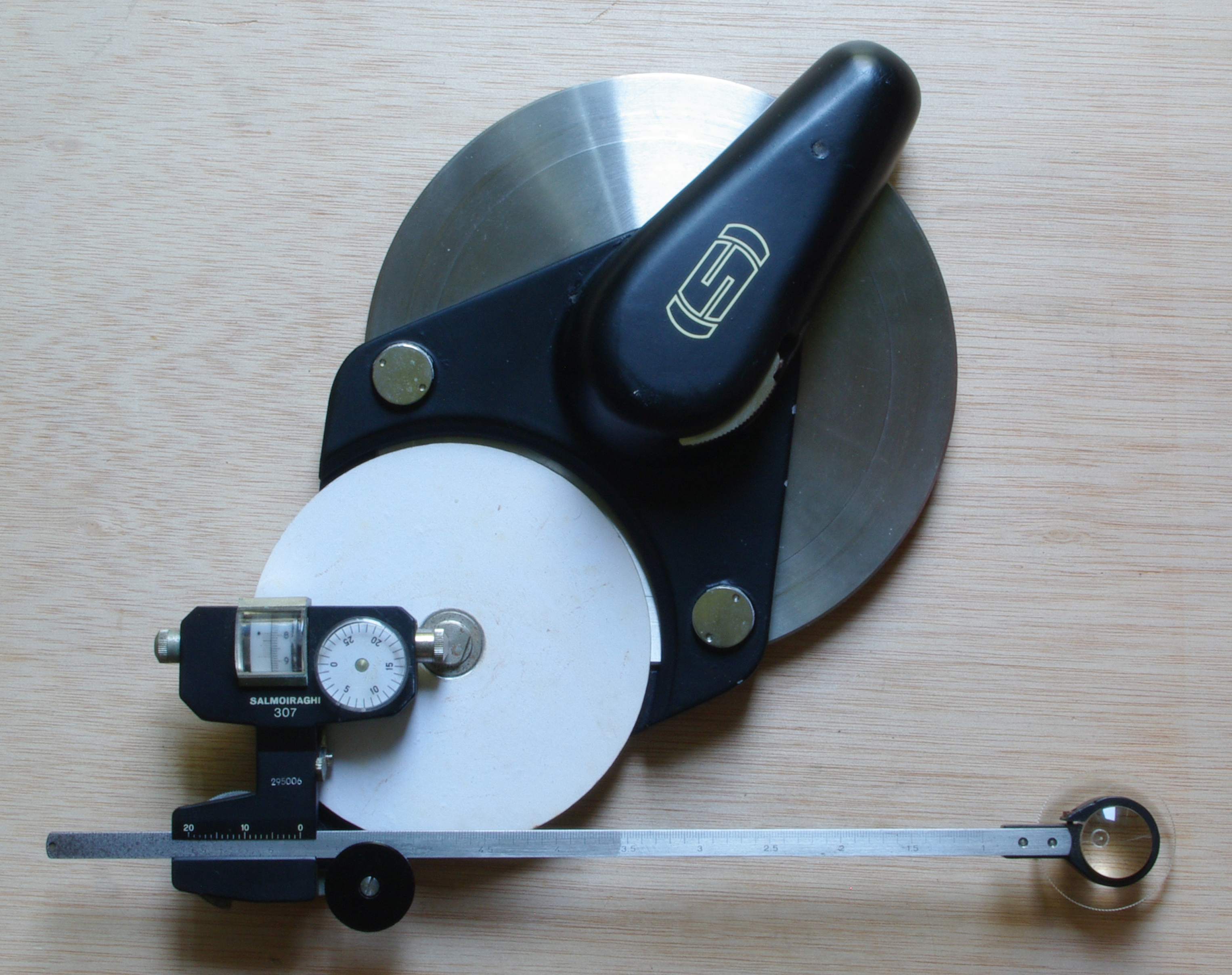

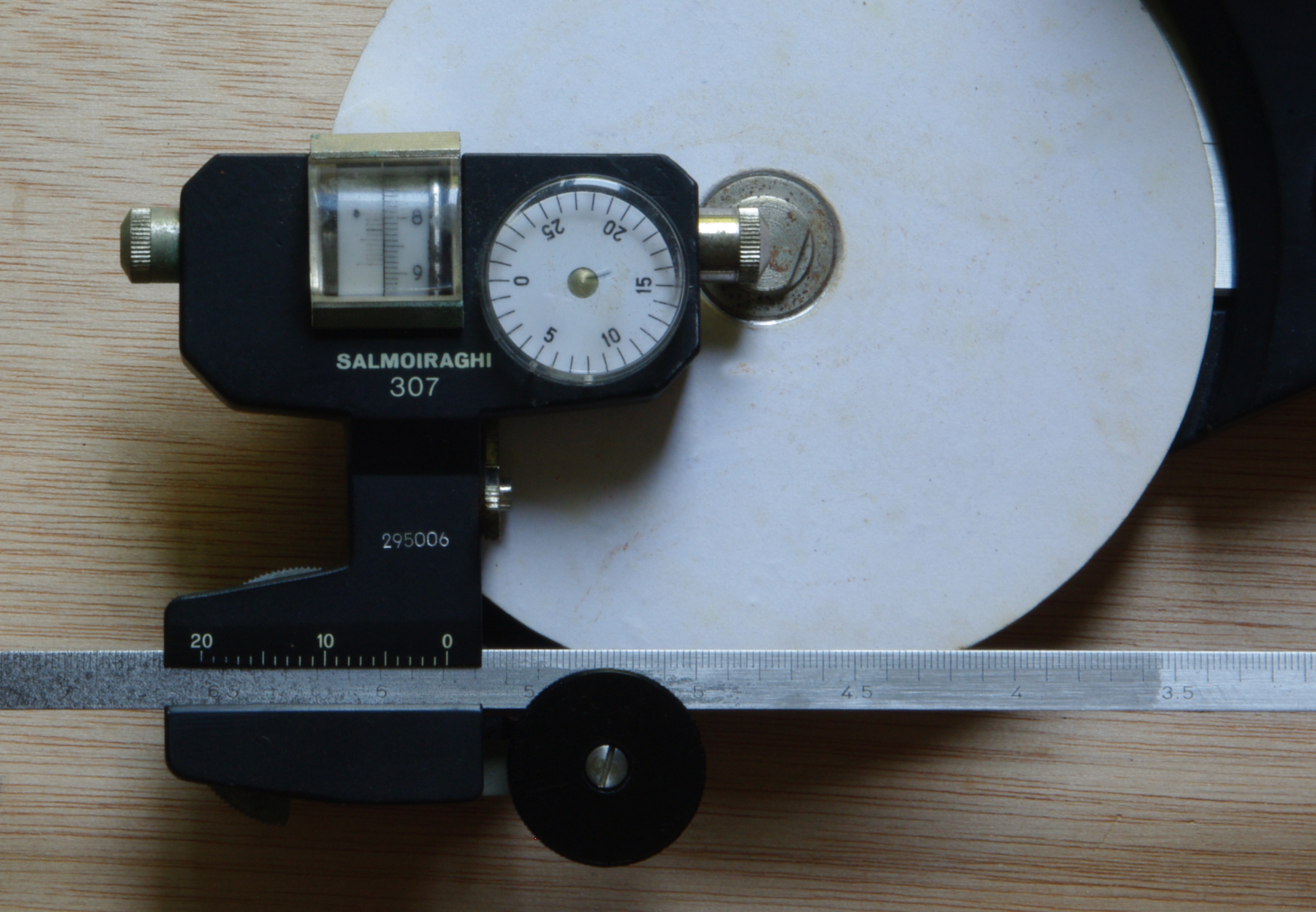

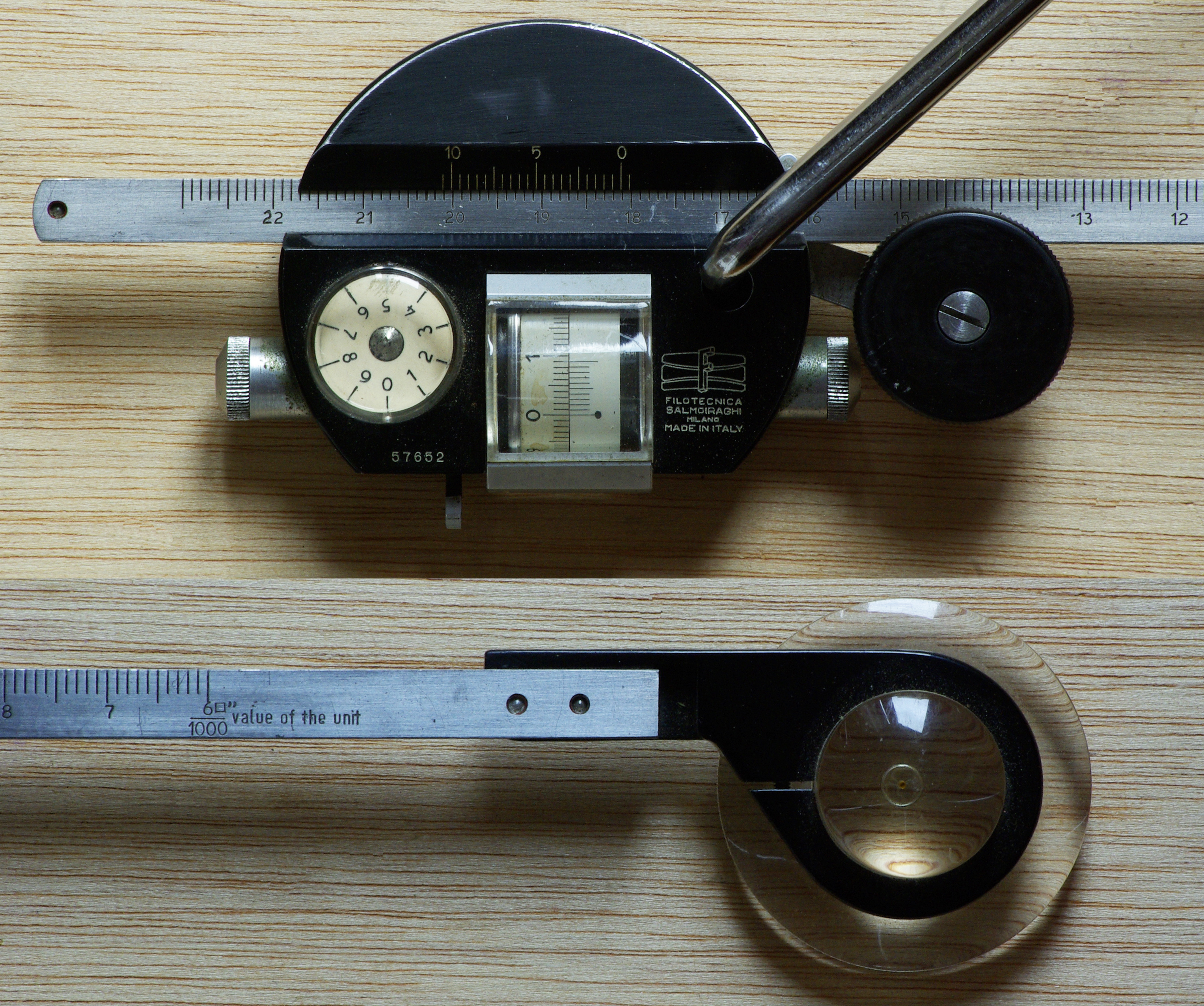

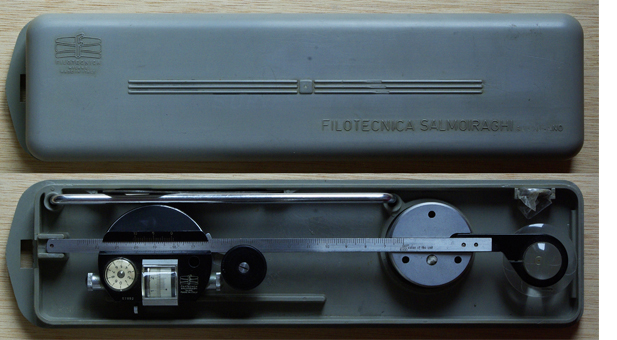

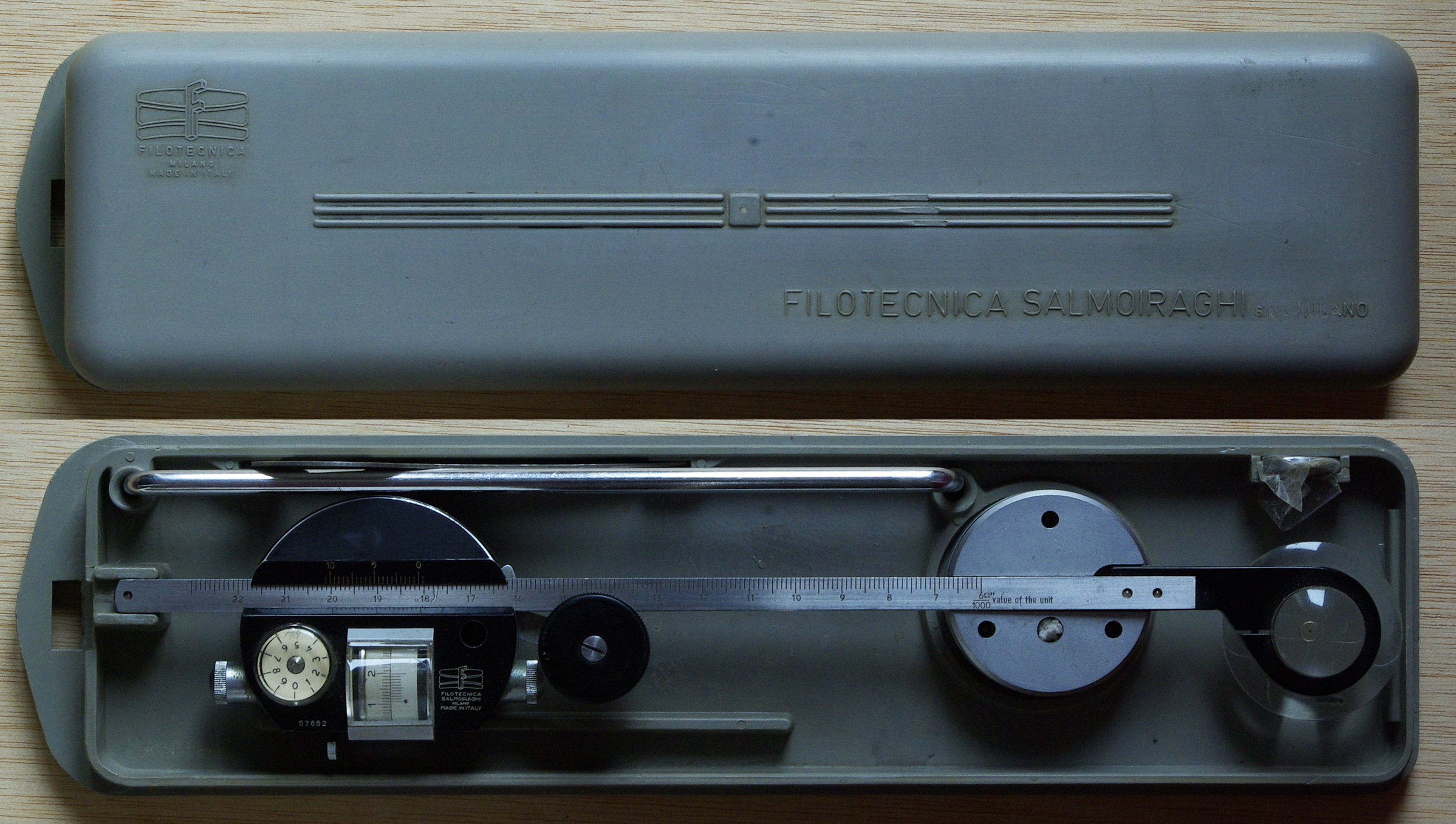

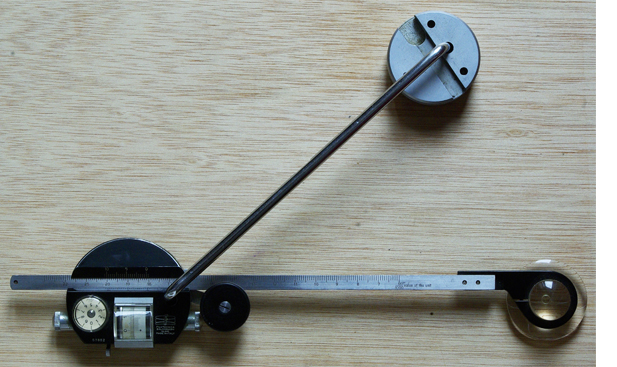

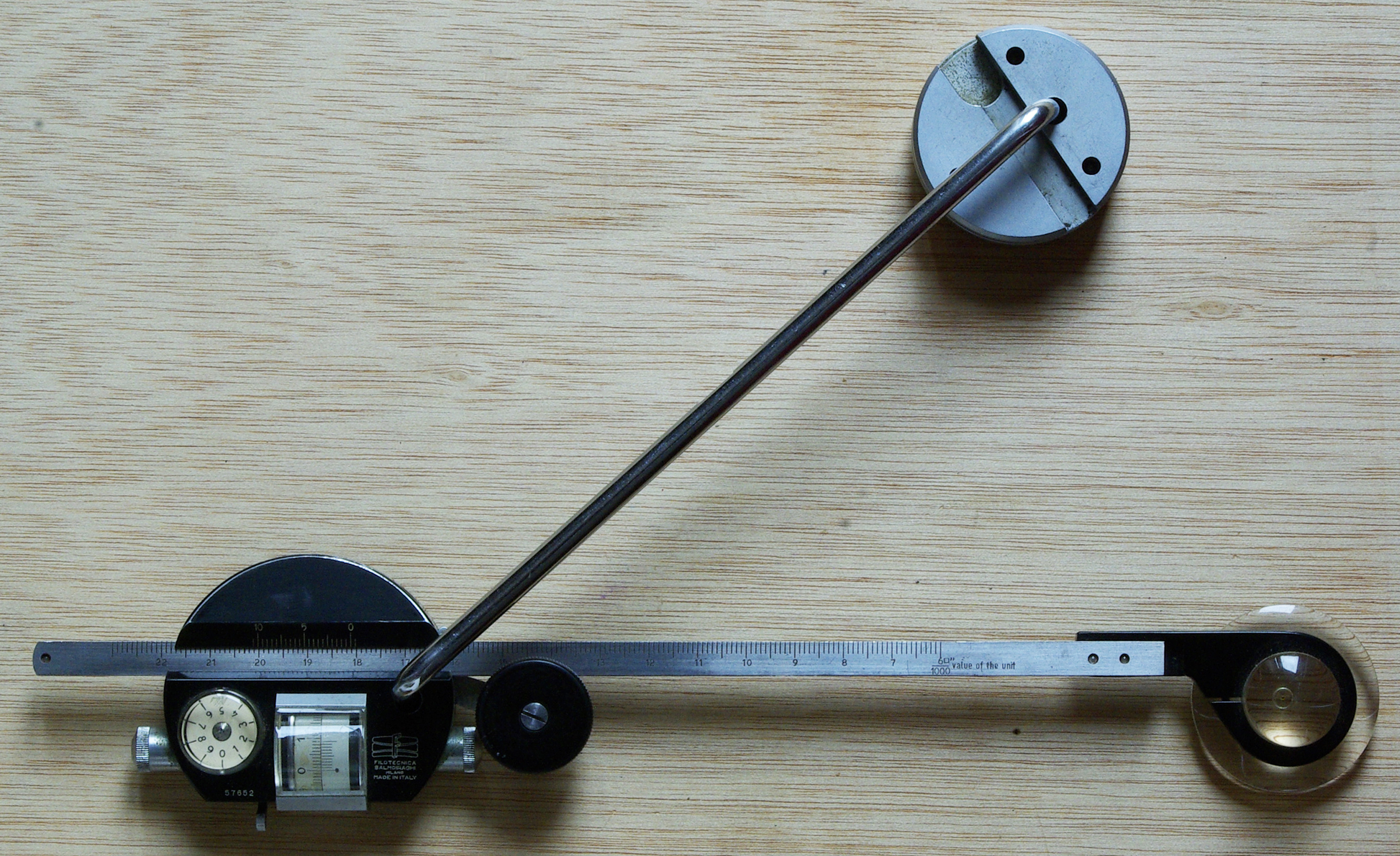

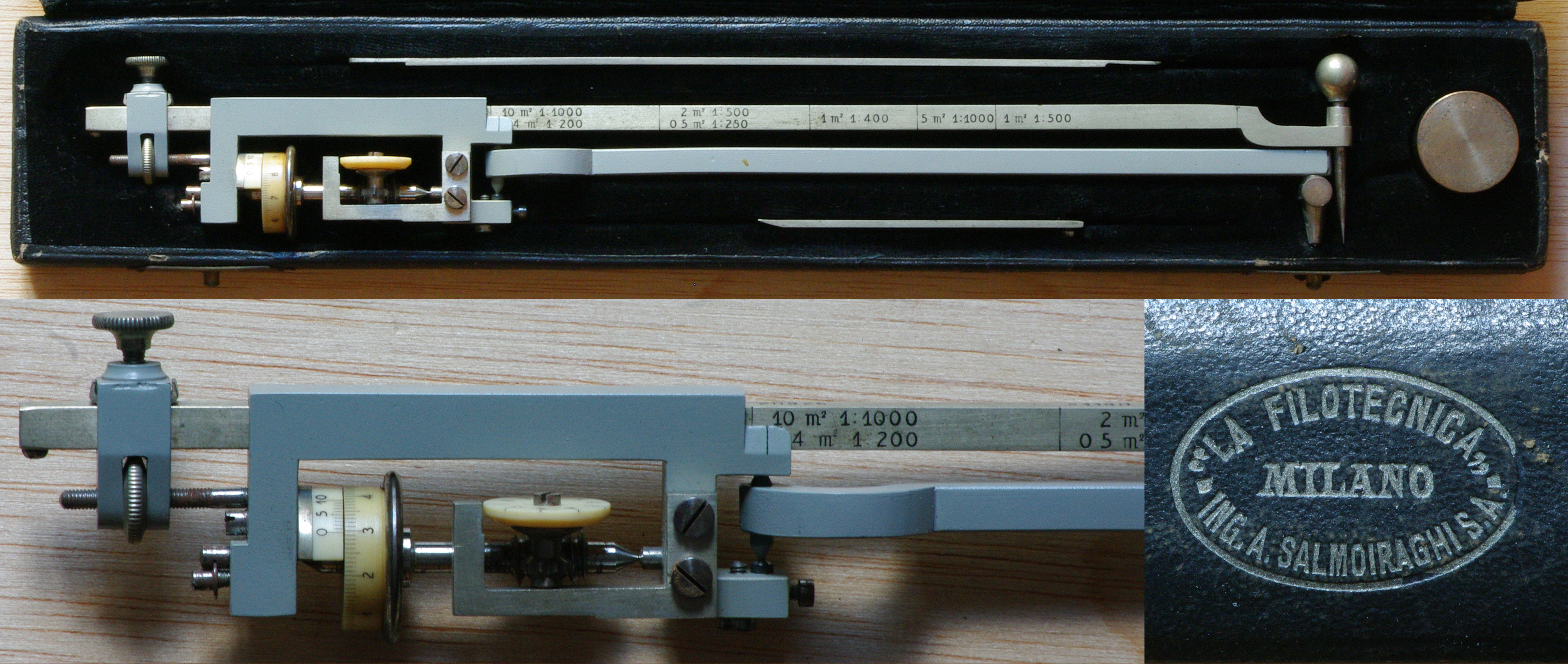

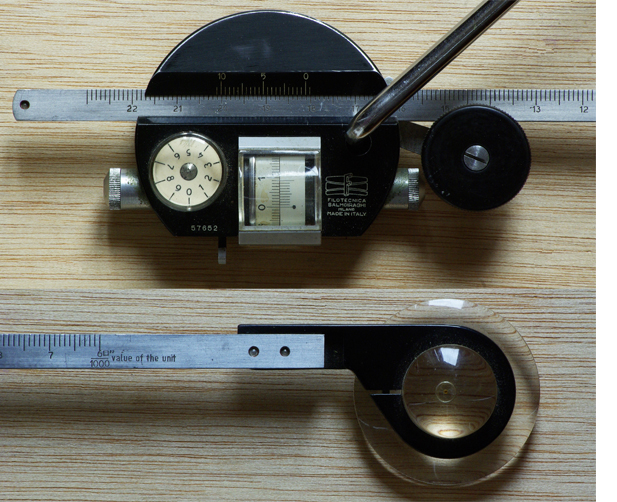

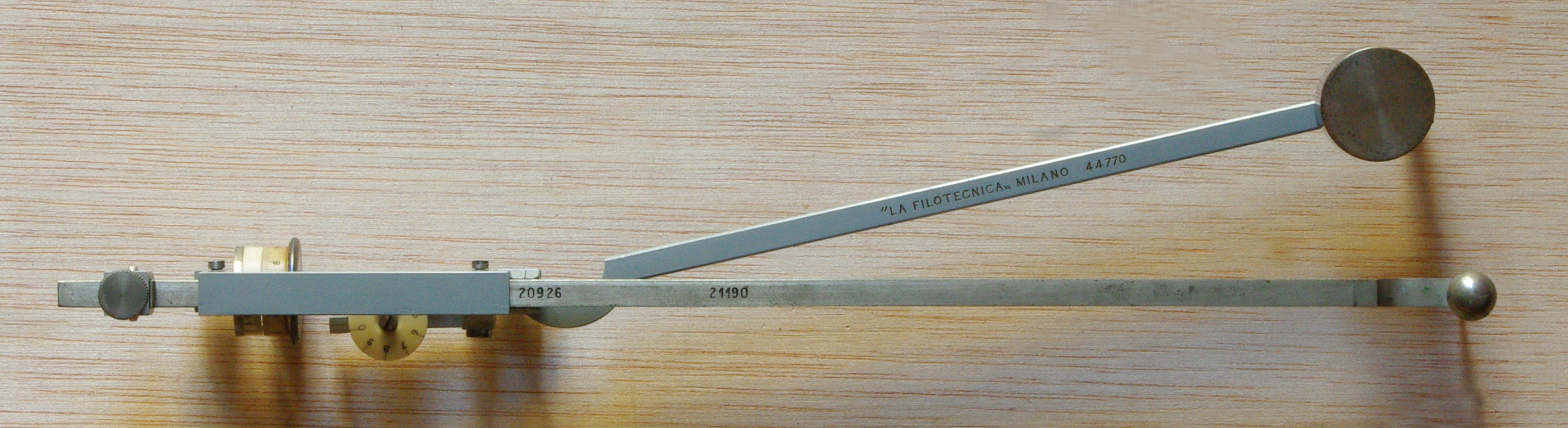

PLANIMETRO SALMOIRAGHI LINEAL DE ESCALA VARIABLE
