Transportador
El transportador clásico es un semicirculo de metal o plástico. Puede estar graduado en grados sexagesimales (la circunferencia completa tiene 360º) o grados centesimales (la circunferencia complerta tiene 400º). Este segundo tipo es bastante utilizado en EE.UU y Francia. La forma semicircular del transportador abarca 180º sexagesimales o 200º centesimales y para la mayoría de aplicaciones es suficiente. En caso de necesitar mayor precisión se utiliza un transportador de circulo completo, lo que permite posicionar mejor la herramienta al disponer del eje completo para todas las medidas (en el primer caso el único eje completo es el de 0º-180º)
Desde tiempos antiguos se ha tomado como convención que los angulos medidos en sentido antihorario son positivos y medidos en sentido horario son negativos, de tal forma que podemos encontrar transportadores graduados en uno u otro sentido o en ambos sentidos a la vez.
_____________________________________________________________
Transportador militar de madera, fabricado por Jackson Bross. en Leeds, Inglaterra, a principios de 1900.
En la cara frontal (abajo) podemos ver la proyección de la semicircunferencia (180º) sobre los costados de la regla en los dos sentidos. Además tiene una regla de cuerdas, una regla graduada en centímetros, y cuatro reglas graduadas en pulgadas, 3/4, 1/2 y 1/4 de pulgada.
En la cara trasera tiene una regla en pulgadas con subdivisiones cada 1/2, otra en pulgadas con subdivisiones cada 1/8 y dos escalas diagonales (o transversales) para medir con mayor precisión.
Transportador militar de madera con dos semiescalas (0-180 y 180-0) proyectadas sobre tres de sus costados en sentido horario y antihorario. También tiene una escala de cuerdas.
En el costado que queda libre tiene una marca en el centro con el número 0.
La parte trasera está en blanco..
Fabricado probablemente en Inglaterra alrededor de 1900.
Transportador semicircular hecho con chapa de latón, graduado en ambos sentidos, con cruceta para alinear correctamente los ejes vertical y horizontal. Es curioso observar que se ha anotado una cifra cada veinte grados, en posiciones alternas, probablemente para despejar la zona de lectura.
Fabricante desconocido y fecha solo aproximada, que situo alrededor de 1920-30.

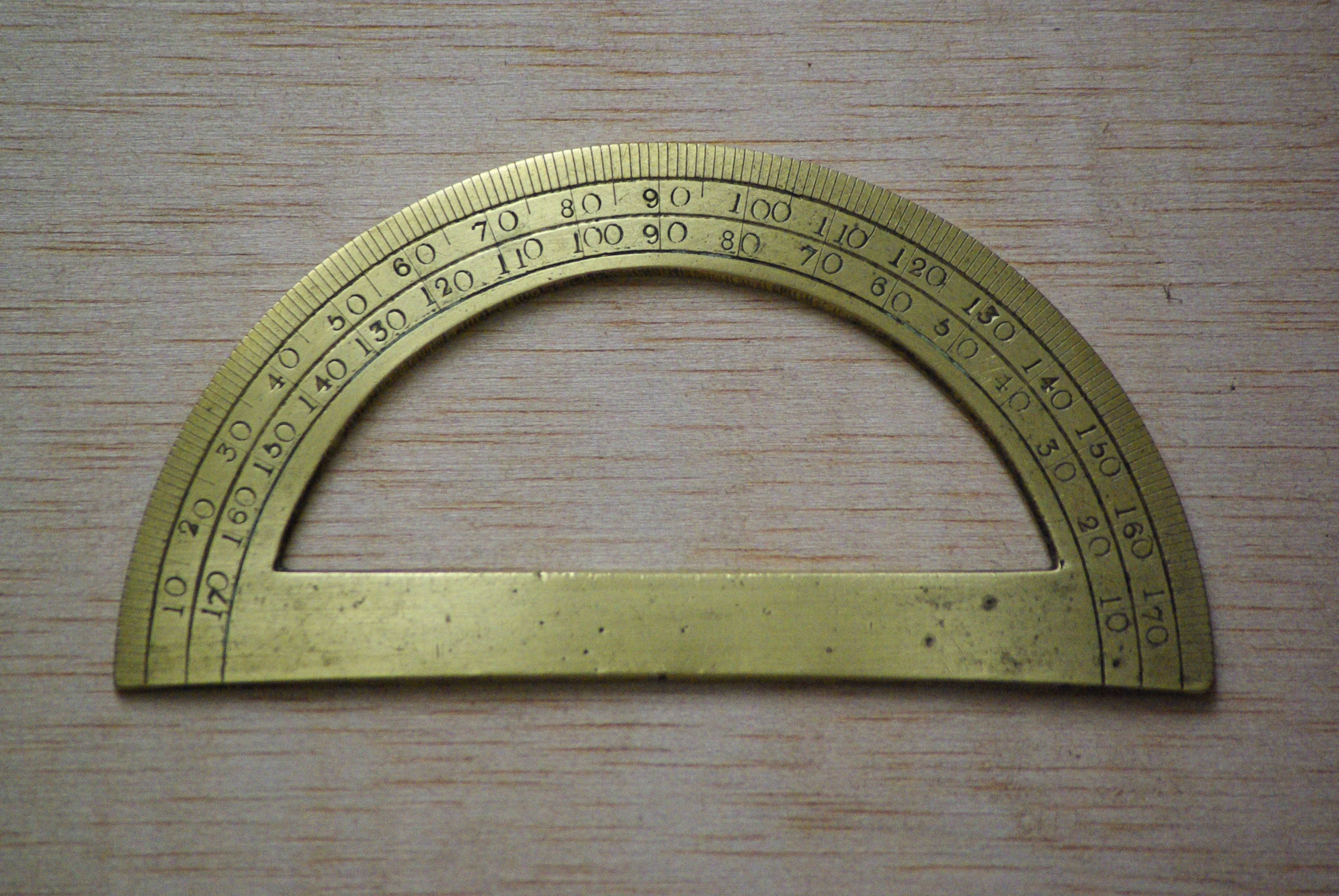

Clásico transportador de medio circulo (180º) graduado en ambos sentidos. Fabricado en latón a mediados del siglo XIX, probablemente formaba parte de un equipo de dibujo mas completo. No hay ninguna referencia del fabricante.
Otro transportador clásico, con las mismas características que el anterior. En este caso incorpora una línea grabada en la parte baja para centrar correctamente el instrumento en el eje de 90º.

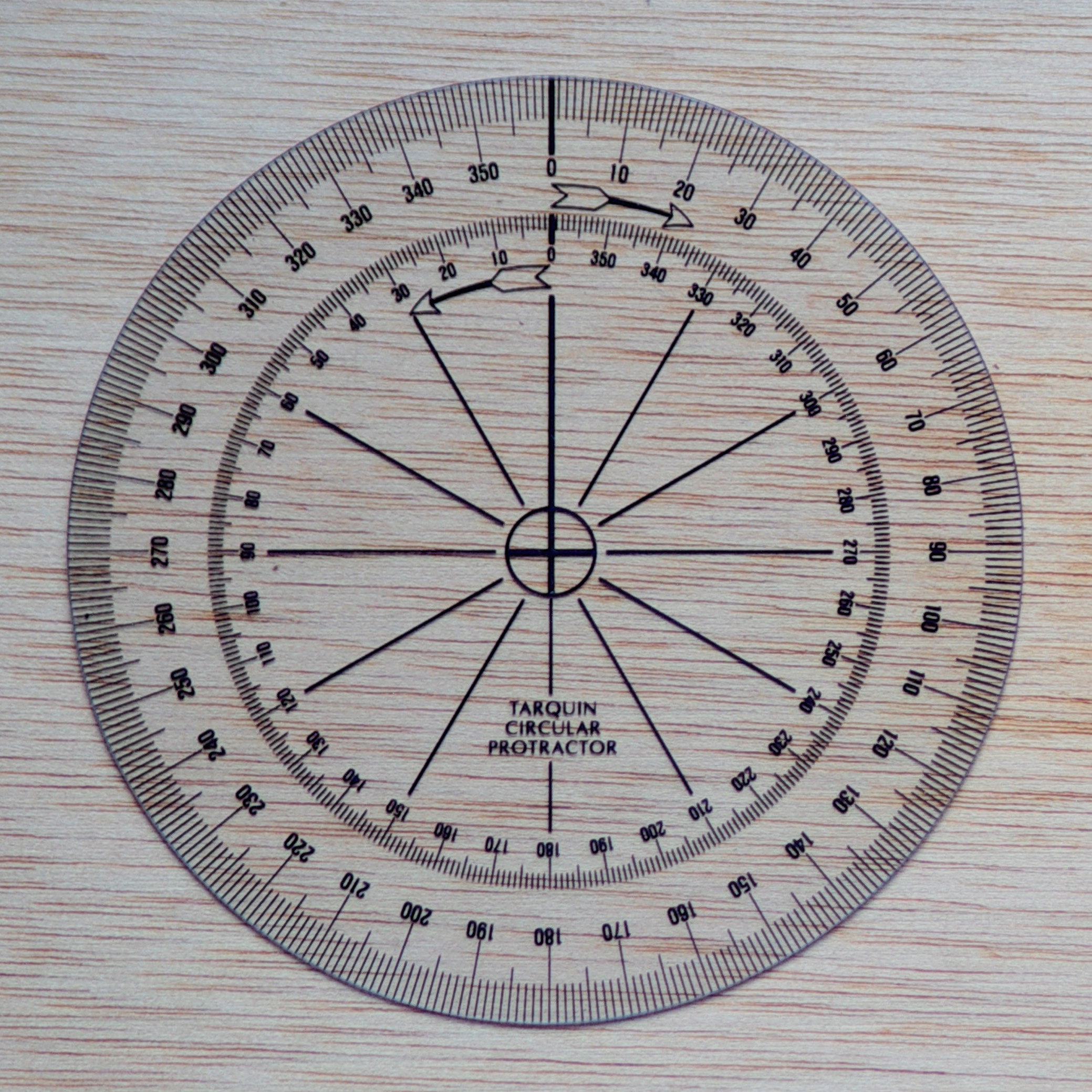

Transportador circular fabricado en plástico transparente. Presenta graduación en ambos sentidos. Curiosamente tiene los 0º sobre el eje vertical cuando por convenio debería utilizar el eje horizontal (semirrecta derecha) como origen.
Fabricado probablemente en Inglaterra ("Tarquin" puede ser un modelo o una marca) a finales del siglo pasado.
Transportador de plástico flexible y traslúcido con graduaciones en grados centesimales (0-400) en la escala interior y sexagesimales (0-360) en la escala exterior (ambas en sentido horario) y una precisión de un grado en ambas escalas. Tiene una gran cruz en el centro para posicionarlo perfectamente. Diametro de 15 cm.
La inscripción "Nº 313" y un emblema muy difuminado "M.G.S.MIGUEL-PTO.REAL(CADIZ)" con el dibujo de un arbol en el centro son las únicas indicaciones sobre su origen. El emblema puede ser del fabricante o de un propietario anterior. Fabricado en los años '50.
Transportador de plástico flexible y traslúcido, semicircular, con graduación de 0 a 180 grados en los dos sentidos. Con una precisión de 1/2 grado y lineas horizontales y verticales para posicionarlo correctamente. Sin ninguna marca que indique donde o cuando fue fabricado, aunque probablemente sea de mediados de 1950.

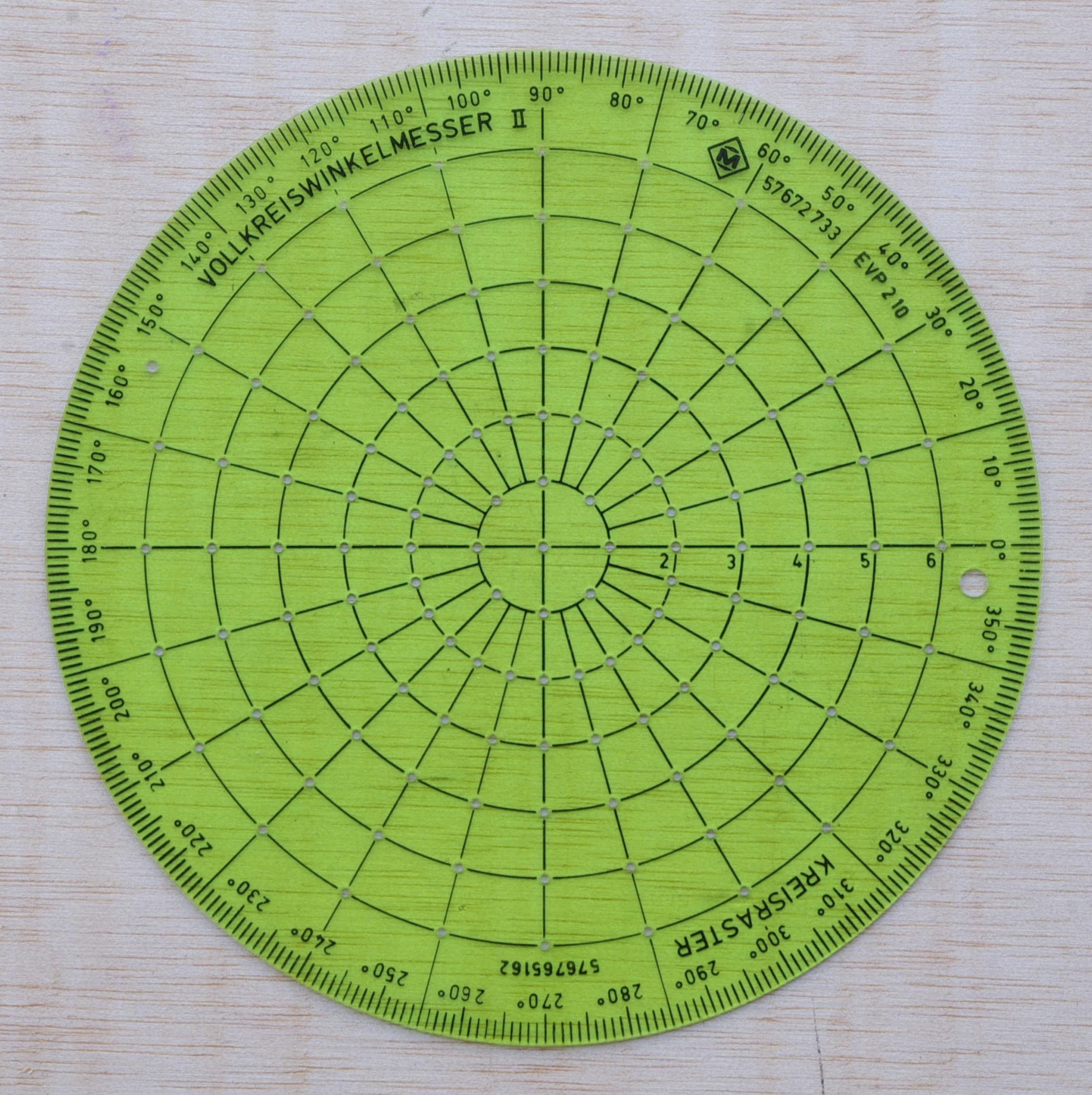

Transportador circular con escala sexagesimal en sentido antihorario fabricado con plástico traslucido verde y flexible. Precisión de un grado y perforaciones para trazar arcos a diferentes distancias del centro. El diametro total es de 15 cm.
Fabricado en Alemania.
Transportador de plástico (PMMA), semicircular, graduado en grados centesimales (0-200) y sexagesimales (0-180) en sentido horario. Con una base de 20 cm. y una cruz para situar con exactitud tanto el eje horizontal como el vertical, con marcas cada 1/2 grado en ambas escalas, es un transportador versatil y de gran precisión.
Fabricado por Italgraf en los '90.
Transportador de plástico translúcido en forma de semicírculo, con doble graduación y guias cada 10º. Presenta señales evidentes de uso y algunos números casi no se leen.
Fabricado en Inglaterra alrededor de 1950.
Transportador de ángulos circular y graduado en grados sexagesimales. Tiene una escala exterior que va de 0º a 360º en sentido horario y en el interior tiene dos semiescalas simétricas de 0º a 90º a 0º.
Tiene un diámetro de 20cm., perfil biselado, cruz central para posicionarlo y una precisión de 1/2 grado. En algunas zonas no es totalmente transparente, probablemente por haber estado en contacto con algun producto que ha degradado el plástico. También hay alguna zona que ha sufrido un calor excesivo.
No hay indicaciones sobre origen ni fabricante, pero probablemente sea Español de alrededor de 1960-70.
Transportador de plástico transparente semicircular, con dos graduaciones (0º-180º) en sentidos opuestos. Precisión de un grado y cruz para posicionarlo correctamente.
Modelo en producción actualmente en España, fabricado por FAIBO
Transportador de plástico transparente semicircular, con una graduacion de 0º a 180º en sentido horario. Precisión de un grado y cruz para posicionarlo correctamente.
Fabricante desconocido.
Transportador de plástico traslucido de color verde, con dos semiescalas en sentidos opuestos y precisión de un grado. Incorpora una regla con escala diagonal.
Fabricante desconocido.
Transportador practicamente identico al anterior, pero fabricado con chapa metalica lacada.
Transportador integrado en una escuadra, fabricado con plástico transparente. Dos semiescalas sexagesimales inversas y proyección de los grados sobre los lados de la escuadra, regla de 14 cm. dividida en dos semiescalas de 7 cm. a ambos lados del 0 y marcas paralelas para desplazar el instrumento sobre el papel.
Fabricado en Alemania.
Transportador circular con una escala sexagesimal completa en sentido antihorario y expresion trigonometrica en radianes de los cuatro cuadrantes principales (π/2, π, 3π/2 y 2π).
Fabricado en Francia con plástico transparente por ALEPH según diseño de A. Moissard.
